HEADLAMP CLEANER

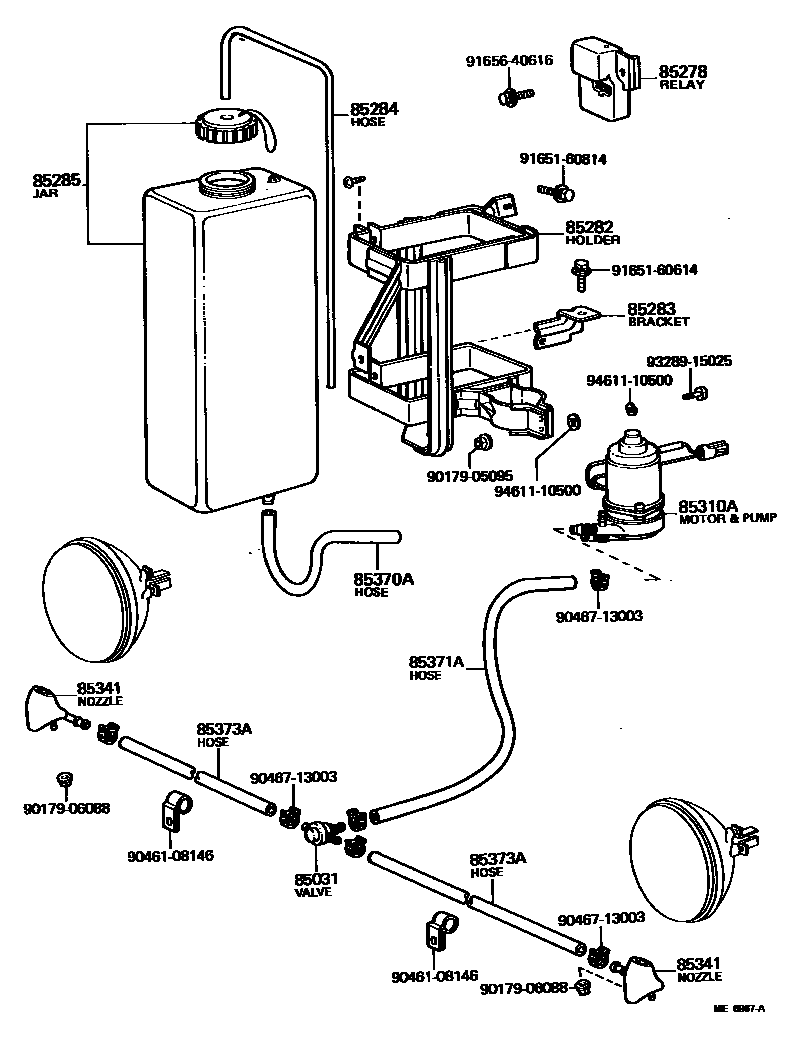

Parts diagram
85031VALVE, HEADLAMP CLEANER WASHER HOSE
main85031-14040i197801-197908
main85031-14060i197908-198107
85278RELAY ASSY, HEADLAMP CLEANER CONTROL
main85276-14010i197908-198107
main85276-22010i197801-197908
85282HOLDER ASSY, HEADLAMP CLEANER WASHER JAR
main85361-14080i197801-197908
main85361-14130i197908-198107
UPR
main85361-14140i197908-198107
LWR
85283BRACKET, HEADLAMP CLEANER WASHER
main85361-14050i197801-197908
main85361-30013i197908-198107
85284HOSE ASSY, HEADLAMP CLEANER WASHER
main90446-07002i197801-197908
main90446-07004i197908-198107
85285JAR, HEADLAMP CLEANER WASHER
main85330-12060i197801-197908
main85330-14260i197908-198107
85310AMOTOR AND PUMP ASSY, HEADLAMP CLEANER WASHER
main85310-10090i197908-198107
main85310-12050i197801-197908
85341NOZZLE, HEADLAMP CLEANER WASHER
main85035-14080i197801-197908
main85035-14170i197908-198107
85370AHOSE ASSY, HEADLAMP CLEANER WASHER, NO.1
main85271-14050i197908-198107
main85343-14010i197801-197908
85371AHOSE, HEADLAMP CLEANER(FROM MOTOR TO JOINT)
main85271-14100i197908-198107
L=410
main90445-14041i197801-197908
L=640(*H,L=410)
85373AHOSE, HEADLAMP CLEANER WASHER (FROM JOINT TO NOZZLE)
main90445-14035i197801-197908
L=280
main90445-14042i197801-198107
L=850
main90445-14055i197908-198107
L=60
main90445-14060i197908-198107
L=115
9017905095
9017906088
9046108146
9046713003
9165160614
9165160814
9165640616
9328915025
9461110500

20 parts on this diagram · 2 diagrams in section
