FRONT DOOR LOCK & HANDLE

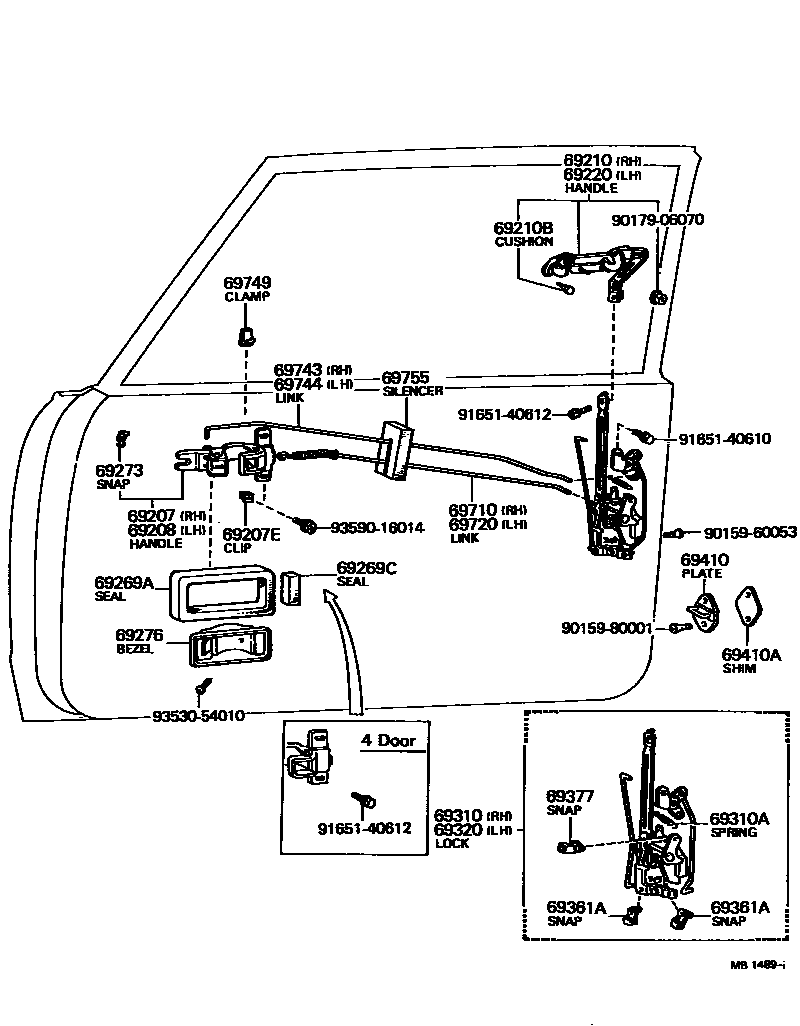

Parts diagram
69207HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69207-20020i¥2,260197012-197101
sub69207-20021¥2,190
main69207-20021i¥2,190197101-197509
main69207-20021-01i197510-197707
BLACK,BLACK,TRIM2#
sub69207-20021¥2,190
main69207-20021-06i197510-197707
BROWN,BROWN,TRIM4#
sub69207-20021¥2,190
main69207-20021-08i197510-197707
IVORY,IVORY,TRIM0#
sub69207-20021¥2,190
69207ECLIP(FOR FRONT DOOR INSIDE HANDLE)
main90189-06010i¥220197203-197707
main90467-09059i¥190197012-197203
sub90189-06010¥220
69208HANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69208-20010i¥2,260197012-197101
sub69208-20011¥2,190
main69208-20011i¥2,190197101-197509
main69208-20011-01i197510-197707
BLACK,BLACK,TRIM2#
sub69208-20011¥2,190
main69208-20011-06i197510-197707
BROWN,BROWN,TRIM4#
sub69208-20011¥2,190
main69208-20011-08i197510-197707
IVORY,IVORY,TRIM0#
sub69208-20011¥2,190
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69210-29035i197012-197707
69210BCUSHION(FOR FRONT DOOR OUTSIDE HANDLE)
main90541-02006i197012-197205
sub90541-03112¥250
main90541-03112i¥250197205-197707
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69220-29035i197012-197707
69269ASEAL, DOOR INSIDE HANDLE NO.1(FOR FRONT DOOR)
main69269-12020i197612-197707
ARCTIC
69269CSEAL, DOOR INSIDE HANDLE NO.2(FOR FRONT DOOR)
main69289-12010i¥210197612-197707
ARCTIC
69273SNAP, DOOR INSIDE HANDLE ROD
main69273-10010i¥320197012-197707
69276BEZEL, FRONT DOOR INSIDE HANDLE
main69276-20010i¥540197012-197101
sub69276-20011¥630
sub90162-40011¥130
main69276-20011i¥630197101-197509
main69276-20011-01i197510-197707
BLACK,BLACK,TRIM2#
sub69276-20011¥630
main69276-20011-06i197510-197707
BROWN,BROWN,TRIM4#
sub69276-20011¥630
main69276-20011-08i197510-197707
IVORY,IVORY,TRIM0#
sub69276-20011¥630
69310LOCK ASSY, FRONT DOOR, RH
main69310-14010i¥9,000197012-197207
main69310-14011i197208-197707
main69310-14020i197012-197707
69310ASPRING(FOR FRONT DOOR LOCK)
main90506-10415i¥240197012-197707
69320LOCK ASSY, FRONT DOOR, LH
main69320-14010i¥8,900197012-197207
main69320-14011i197208-197707
main69320-14020i197012-197707
69361ASNAP, DOOR LOCK CONNECTING ROD(FOR FRONT DOOR)
main69759-12030i¥210197707-197707
69377SNAP, FRONT DOOR LOCK CONTROL ROD
main69377-30020i¥270197707-197707
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-14010i197012-197707
69410ASHIM, FRONT DOOR LOCK STRIKER PLATE
main69491-14010i197201-197707
T=1.2
69710LINK ASSY, FRONT DOOR OPEN CONTROL, RH
main69710-14010i197012-197707
main69710-20030i197012-197707
69720LINK ASSY, FRONT DOOR OPEN CONTROL, LH
main69720-14010i197012-197707
main69720-20030i197012-197707
69743LINK, FRONT DOOR LOCKING CONTROL, NO.1 RH
main69743-14010i197012-197707
main69743-20010i197012-197707
69744LINK, FRONT DOOR LOCKING CONTROL, NO.1 LH
main69744-14010i197012-197707
main69744-20010i197012-197707
69749CLAMP, FRONT DOOR LOCK LINK
main69749-12010i¥140197208-197707
main69749-22010i¥200197012-197207
sub69749-12010¥140
69755SILENCER, FRONT DOOR LOCK LINK
main69759-12011i¥270197210-197707
main69759-20010i197012-197207
main69759-20011i¥240197208-197210
sub69759-12011¥270
9015960053
main90159-60053¥160
9015980001
main90159-80001¥120
9017906070
main90179-06070¥180
9165140610
main91651-40610¥160
9165140612
main91651-40612¥70
9353054010
main93530-54010¥70
9359016014
main93590-16014¥280

30 parts on this diagram · 1 diagram in section
