BRAKE MASTER CYLINDER

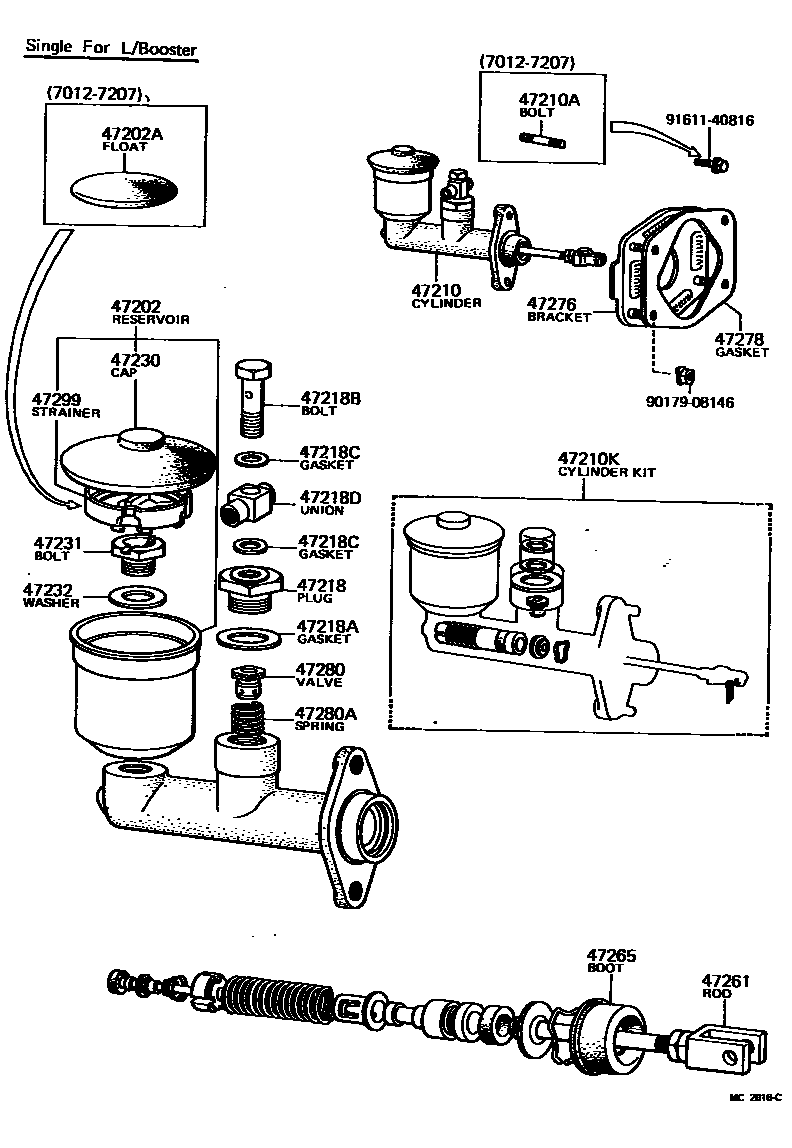

Parts diagram
47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
main47202-12010i197012-197101
FOR FRONT DRUM BRAKE
main47202-12020i197012-197207
TANDEM MASTER
main47202-12030i197012-197207
FOR FRONT DISC BRAKE
main47202-12040i197012-197205
main47202-12050i197101-197207
FOR DRUM,SINGLE
main47202-12060i197101-197207
FOR DISC,SINGLE
main47202-12070i197208-197401
FOR L/BOOSTER
main47202-12080i197208-197509
FOR W/BOOSTER
main47202-12100i197401-197509
FOR W/BOOSTER
main47202-12100i197208-197401
main47202-14030i197410-197509
SWEDEN SPEC.
main47202-14070i197510-197707
BRAKE WARNING
main47202-14100i197510-197707
main47202-30010i197012-197101
FOR FRONT DISC BRAKE
main47220-12010i197510-197610
main47220-12011i197610-197707
47202AFLOAT, MASTER CYLINDER RESERVOIR
main31426-20010i197510-197707
main31426-22011i197012-197207
main31426-30011i197012-197207
47210CYLINDER ASSY, MASTER, W/O BOOSTER
main47200-14010i197012-197207
SINGLE
main47200-14011i197208-197509
SINGLE,FOR L/BOOSTER
main47200-14100i197012-197207
SINGLE
main47200-14101i197208-197401
SINGLE
main47200-14101i197401-197509
SINGLE,FOR L/BOOSTER
main47201-12011i197205-197509
TANDEM
main47201-14010i197012-197305
SINGLE,FOR BOOSTER
main47201-14011i197305-197509
SINGLE,FOR W/BOOSTER
main47201-14020i197012-197509
SINGLE,FOR BOOSTER
main47201-14030i197012-197102
TANDEM MASTER
main47201-14031i197102-197207
TANDEM MASTER
main47201-14040i197012-197102
TANDEM
main47201-14041i197102-197205
TANDEM
main47201-14060i197208-197509
TANDEM
main47201-14110i197410-197509
SWEDEN SPEC.
main47201-14160i197510-197707
main47201-14180i197510-197707
BRAKE WARNING
main47201-14200i197510-197707
main47201-14230i197510-197707
BRAKE WARNING
47210ABOLT OR STUD BOLT(FOR BRAKE MASTER CYLINDER SETTING)
main90116-08037i197012-197207
47210KCYLINDER KIT, BRAKE MASTER
main04471-12043i197208-197509
SINGLE
main04471-12043i197012-197101
FOR SINGLE MASTER
main04471-12043i197101-197207
SINGLE,L/BOOSTER
main04471-14021i197012-197509
SINGLE W/BOOSTER
main04493-14011i197208-197509
TANDEM
main04493-14011i197012-197207
TANDEM MASTER
main04493-14050i197510-197707
47218PLUG, MASTER CYLINDER FLUID OUTLET
main47218-12010i197012-197509
SINGLE M/C
main47218-30010i197012-197509
47218AGASKET(FOR FLUID OUTLET PLUG)
main90430-09253i197510-197707
main90430-20018i197012-197509
47218BBOLT, UNION(FOR MASTER CYLINDER FLUID OUTLET)
main90401-10014i197012-197509
47218CGASKET(FOR MASTER CYLINDER FLUID OUTLET)
main90430-10074i197012-197509
47218DUNION(FOR MASTER CYLINDER FLUID OUTLET)
main90405-10072i197012-197509
main90412-10033i197012-197207
main90412-10033i197208-197509
FOR W/BOOSTER
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-12011i197012-197102
main47230-12020i197012-197707
main47230-12020i197410-197509
SWEDEN SPEC.
main47230-12030i197102-197509
main47230-20030i197610-197707
47231BOLT, BRAKE MASTER CYLINDER RESERVOIR SET
main47231-20010i197410-197509
SWEDEN SPEC.
main47231-30010i197304-197707
main47231-35010i197012-197304
47232WASHER, BRAKE RESERVOIR SET BOLT
main47232-30010i197304-197707
main47232-35010i197012-197304
47261ROD, MASTER CYLINDER PUSH
main44646-14030i197012-197509
TANDEM MASTER
main47206-14010i197012-197509
SINGLE MASTER
main47206-14020i197012-197509
47265BOOT, MASTER CYLINDER
main47265-12020i197012-197509
FOR L/BOOSTER
main47265-14010i197012-197401
main47265-14011i197401-197509
FOR W/BOOSTER
main47265-20050i197510-197707
47276BRACKET, BRAKE MASTER CYLINDER
main47276-14010i197012-197509
47278GASKET, BRAKE MASTER CYLINDER BRACKET
main47278-14010i197012-197509
47280VALVE ASSY, BRAKE MASTER CYLINDER OUTLET CHECK
main47280-12010i197012-197207
main47280-12020i197012-197509
SINGLE M/C
main47280-30030i197510-197707
main47281-14011i197012-197509
TANDEM M/C
47280ASPRING, COMPRESSION
main90501-10074i197012-197304
SINGLE M/C
main90501-10698i197304-197509
SINGLE M/C
main90502-03047i197012-197207
TANDEM MASTER
main90502-03047i197208-197509
TANDEM M/C
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-20010i197510-197707
main47299-22010i197208-197509
main47299-22020i197208-197509
main47299-22020i197410-197509
SWEDEN SPEC.
9017908146
9161140816

22 parts on this diagram · 9 diagrams in section
