CLUTCH PEDAL & FLEXIBLE HOSE

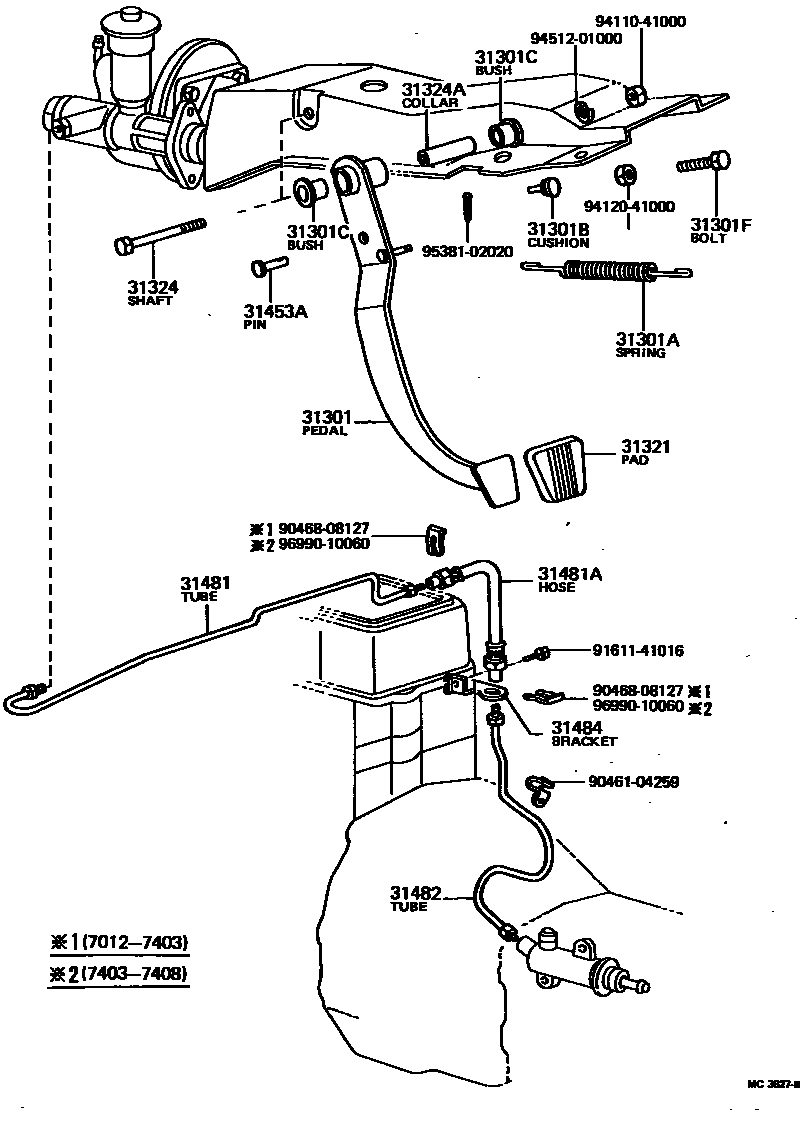

Parts diagram
31301PEDAL SUB-ASSY, CLUTCH
main31301-14010i197012-197509
main31301-14011i197510-197707
main31301-14021i197012-197207
main31301-14022i197208-197509
main31301-14023i197510-197707
31301ASPRING(FOR CLUTCH PEDAL)
main90506-14001i197407-197509
main90506-14002i197510-197707
main90506-16148i197012-197407
31301BCUSHION, NO.1(FOR CLUTCH PEDAL)
main90541-06008i197012-197707
31301CBUSH(FOR CLUTCH PEDAL)
main90386-13007×2i197012-197707
31301FBOLT(FOR CLUTCH PEDAL STOPPER)
main90101-10369i197012-197707
31321PAD, CLUTCH PEDAL
main31321-14010i197012-197707
31324SHAFT, CLUTCH PEDAL
main90101-10039i197012-197707
31324ACOLLAR, CLUTCH PEDAL SHAFT
main90387-10003i197012-197707
31453APIN, W/HOLE(FOR CLUTCH MASTER CYLINDER PUSH ROD CLEVIS)
main90240-08001i197510-197707
main90240-08040i197012-197509
31481TUBE, CLUTCH MASTER CYLINDER TO FLEXIBLE HOSE
main31481-14010i197012-197304
main31481-14020i197012-197207
main31481-14021i197208-197509
main31481-14022i197510-197706
main31481-14023i197706-197707
main31481-14030i197304-197509
main31481-14031i197510-197707
31481AHOSE, CLUTCH, NO.1
main90947-02205i197212-197509
main96930-31242i197012-197212
main96940-31244i197510-197707
31482TUBE, CLUTCH RELEASE CYLINDER TO FLEXIBLE HOSE
main31482-14010i197012-197509
31484BRACKET, FLEXIBLE HOSE(FOR CLUTCH)
main31484-14021i197510-197701
main31484-14050i197701-197707
9046104259
9046808127
9161141016
9411041000
9412041000
9451201000
9538102020
9699010060

21 parts on this diagram · 3 diagrams in section
