VENTILATION HOSE

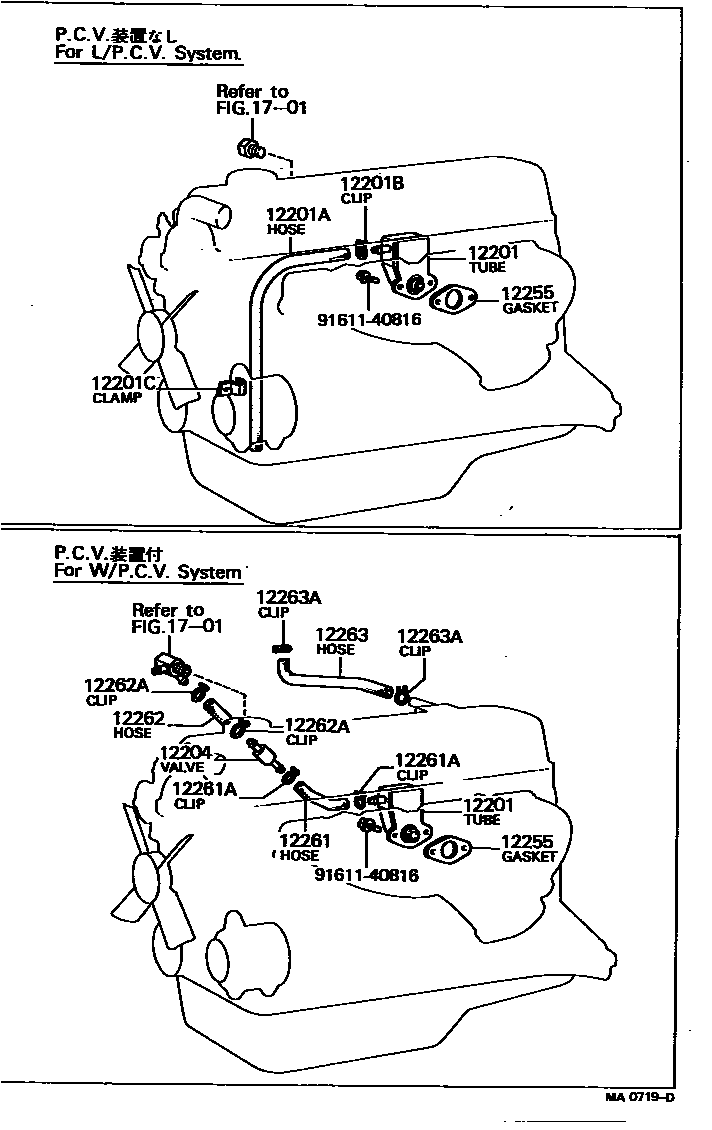

Parts diagram
12201TUBE SUB-ASSY, VENTILATION
main12201-25010i¥3,150197012-197309
12201AHOSE(FOR VENTILATION TUBE)
main90446-16270i197012-197309
L/P.C.V.
12201BCLIP(FOR VENTILATION TUBE HOSE)
main90467-16010i¥250197012-197309
ID=16,L/P.C.V.
12201CCLAMP(FOR VENTILATION TUBE HOSE)
main90461-10571i197012-197309
L/P.C.V.
12204VALVE SUB-ASSY, VENTILATION
main12204-31012i¥3,630197012-197112
main12204-34010i197112-197707
sub12204-28010¥4,280
sub12204-35010¥4,270
12255GASKET, VENTILATION
main11273-25010i¥370197309-197402
sub12255-25010¥490
main12255-25010i¥490197012-197707
12261HOSE, VENTILATION
main90910-05046i197012-197309
main90910-05053i197208-197309
12261ACLIP OR CLAMP(FOR VENTILATION HOSE)
main90467-16010i¥250197012-197309
ID=16
12262HOSE, VENTILATION, NO.2
main12261-25011i¥2,030197309-197707
sub12261-25012¥2,080
main12261-25020i¥2,060197309-197707
sub12261-25021¥1,870
main90445-17609i¥600197012-197309
main90910-05052i197208-197309
12262ACLIP(FOR VENTILATION HOSE NO.2)
main90467-16010i¥250197012-197507
ID=16
12263HOSE, VENTILATION, NO.3
main12262-25010i197309-197707
main12262-25020i¥890197309-197707
main90910-05048i197012-197309
main90910-05054i197208-197309
12263ACLIP(FOR VENTILATION HOSE)
main90467-20020i¥190197012-197507
ID=20
1701
9161140816
main91611-40816¥140

14 parts on this diagram · 2 diagrams in section
