BRAKE PEDAL & BRACKET

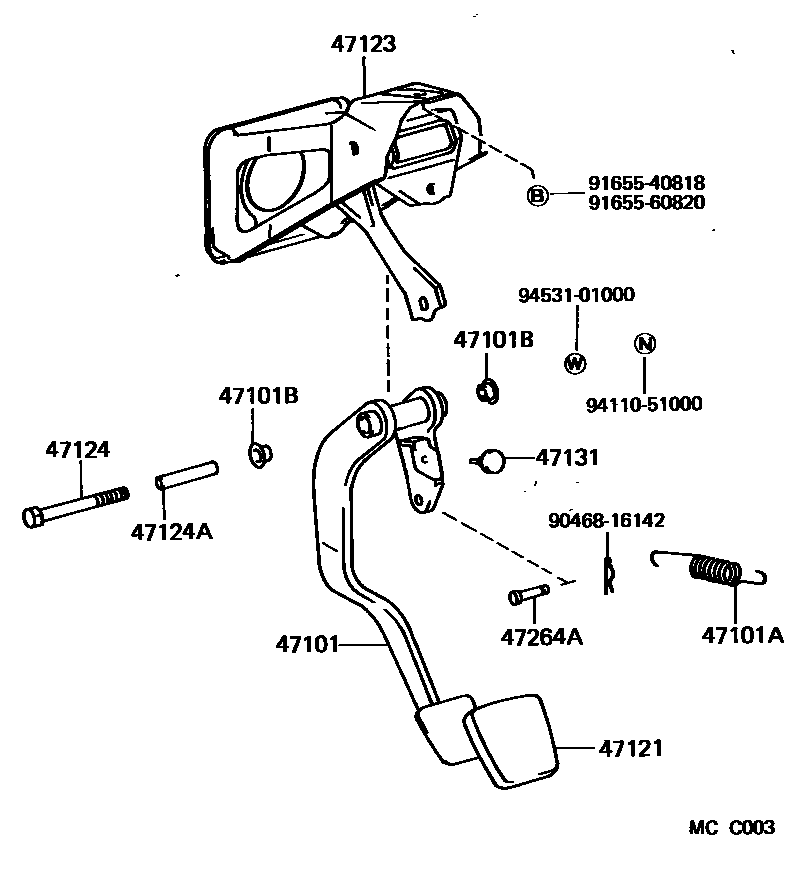

Parts diagram
47101PEDAL SUB-ASSY, BRAKE
main47101-17030i198412-198608
main47101-17040i198508-198608
main47101-17050i198608-198912
main47101-17060i198608-198912
47101ASPRING(FOR BRAKE PEDAL RETURN)
main90507-12011i198412-198912
47101BBUSH(FOR BRAKE PEDAL)
main90386-13192i198412-198912
47121PAD, BRAKE PEDAL
main31321-12030i198412-198912
main47121-12020i198508-198912
47123BRACKET, BRAKE PEDAL
main55106-17020i198412-198608
main55106-17021i198608-198912
47124SHAFT, BRAKE PEDAL
main90101-10043i198412-198912
47124ACOLLAR(FOR BRAKE PEDAL SHAFT)
main90387-10002i198412-198912
47131CUSHION(FOR STOP LAMP SWITCH)
main90541-06008i198412-198912
47264APIN(FOR PUSH ROD)
main90249-08051i198412-198912
9046816142
9165540818
9165560820
9411051000
9453101000
