BRAKE TUBE & CLAMP

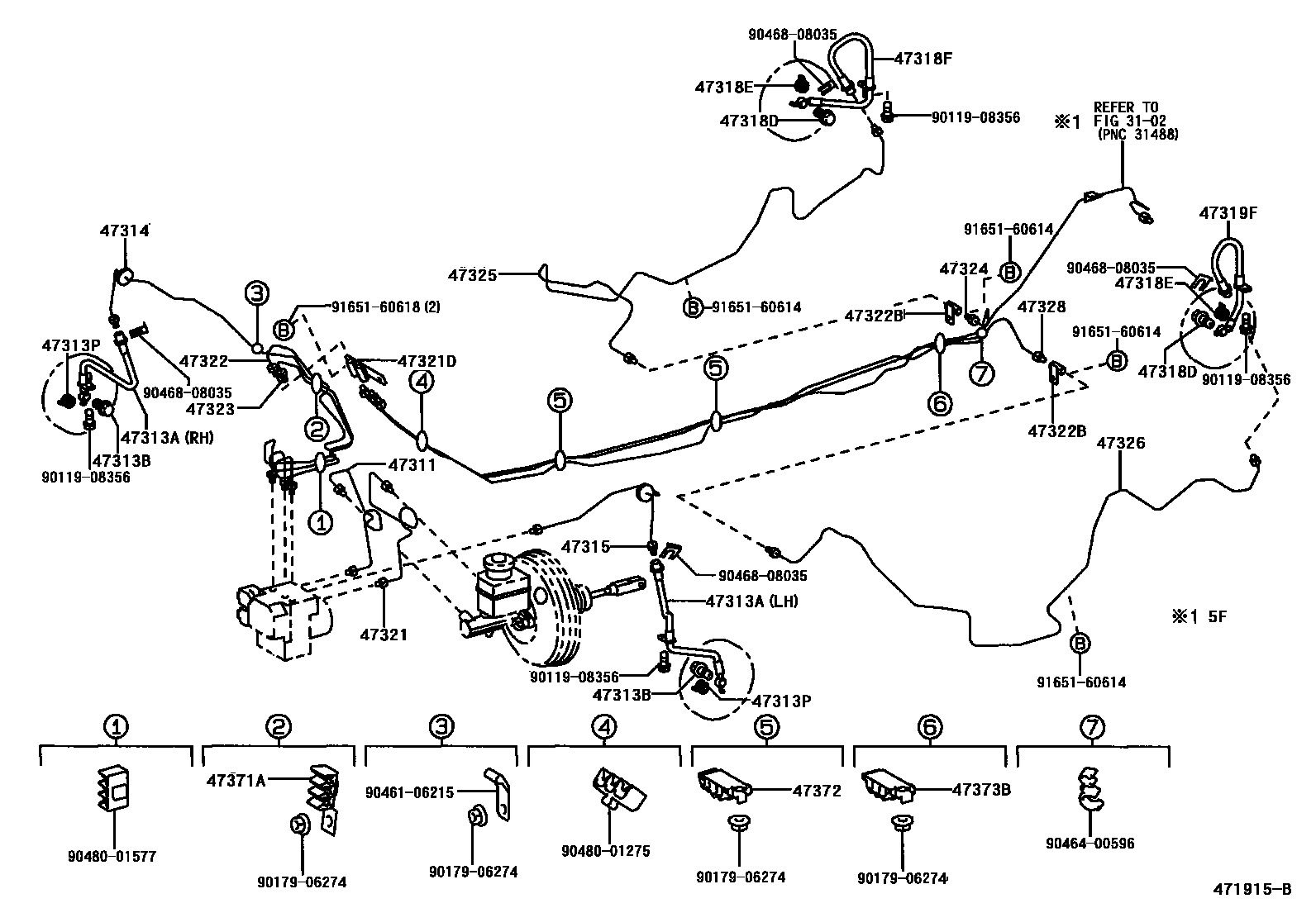

Parts diagram
3102
47311TUBE, FRONT BRAKE, NO.1
main47311-17150i199912-200208
main47311-17160i199912-200208
main47311-17170i200208-200509
main47311-17180i200208-200509
main47311-17190i200208-200509
main47311-17200i200208-200509
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02B63i199912-200509
RH
main90947-02B64i199912-200509
LH
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10015i199912-200509
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-50020i199912-200509
47314TUBE, FRONT BRAKE, NO.4
main47314-17160i199912-200208
main47314-17170i199912-200208
main47314-17180i200208-200402
main47314-17190i200208-200402
main47314-17200i200208-200509
main47314-17210i200208-200509
main47314-17220i200402-200509
main47314-17230i200402-200509
47315TUBE, FRONT BRAKE, NO.5
main47315-17040i199912-200208
main47315-17050i199912-200208
main47315-17060i200208-200509
main47315-17070i200208-200509
main47315-17080i200208-200509
main47315-17090i200208-200509
47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)
main90401-10015i199912-200509
47318EGASKET(FOR REAR FLEXIBLE HOSE)
main47389-50020i199912-200509
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-02B61i199912-200509
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-02B62i199912-200509
47321TUBE, REAR BRAKE, NO.1
main47321-17170i199912-200208
main47321-17180i199912-200208
main47321-17190i200208-200509
main47321-17200i200208-200509
main47321-17210i200208-200509
main47321-17220i200208-200509
47321DWAY, NO.1(FOR REAR BRAKE TUBE)
main90412-10231i199912-200509
main90412-10244i200208-200509
47322TUBE, REAR BRAKE, NO.2
main47322-17130i199912-200208
main47322-17140i199912-200208
main47322-17150i200208-200509
main47322-17160i200208-200509
main47322-17170i200208-200509
main47322-17180i200208-200509
47322BWAY, NO.2(FOR REAR BRAKE TUBE)
main90412-10144i199912-200509
47323TUBE, REAR BRAKE, NO.3
main47323-17100i199912-200208
main47323-17110i199912-200208
main47323-17130i200208-200509
main47323-17140i200208-200509
main47323-17150i200208-200509
main47323-17160i200208-200509
47324TUBE, REAR BRAKE, NO.4
main47324-17040i199912-200208
main47324-17041i200208-200509
47325TUBE, REAR BRAKE, NO.5
main47325-17030i199912-200208
main47325-17040i200208-200509
47326TUBE, REAR BRAKE, NO.6
main47326-17030i199912-200208
main47326-17040i200208-200509
47328TUBE, REAR BRAKE, NO.8
main47328-17030i199912-200208
main47328-17031i200208-200509
47371ACLAMP, BRAKE TUBE, NO.1
main47373-12010i199912-200509
47372CLAMP, BRAKE TUBE, NO.2
main47371-17030i199912-200509
47373BCLAMP, BRAKE TUBE, NO.3
main47371-17010i199912-200509
9011908356
9017906274
9046106215
9046400596
9046808035
9048001275
9048001577
9165160614
9165160618

32 parts on this diagram · 12 diagrams in section
