E
EPC Data

METER

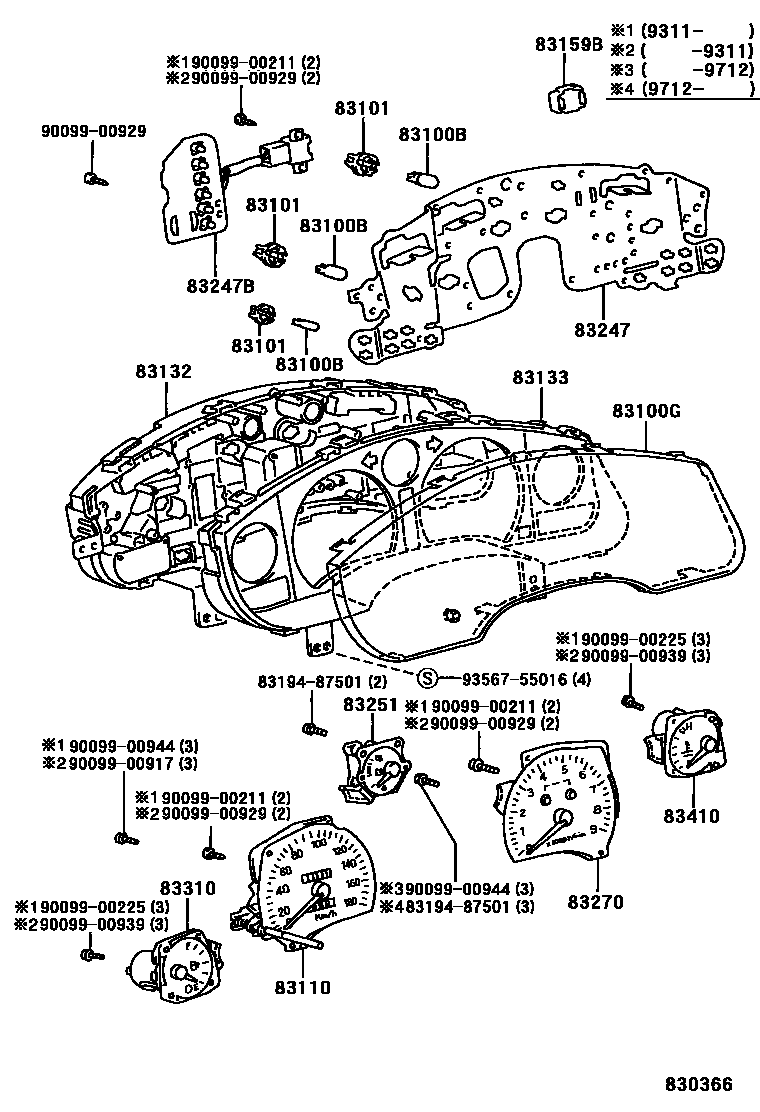

Parts diagram
83100BBULB, COMBINATION METER, NO.1
main83109-12030×4i198912
12V 3.4W,BLUE CAP
main83109-17010×4i199712
12V 3.4W,W(CAP)
main83119-24070×6i198912-199112
12V 1.4W W(SOCKET)
main83119-24330i199712
14V 2.0W
main83120-24010i199712
13.5V,W(SOCKET)
main90099-53009×2i199311
14V0.84W W/O(SOCKET)
main90981-11018×11i198912-199112
12V 1.2W W/O SOCKET,W(THEFT-DETERRENT SYSTEM)
main99132-12034i198912-199112
12V 3.4W
83100GGLASS, COMBINATION METER
main83138-17030i198912
main83138-17050i198912
83101SOCKET SUB-ASSY, COMBINATION METER BULB
main83101-14030×5i198912
12V 3.4W
main83101-14040×15i198912-199112
MILE & KM
83110SPEEDOMETER ASSY
main83110-17120i198912-199112
main83110-17121i199112-199712
main83110-17122i199712
main83110-17130i198912-199112
KM
main83110-17131i199112-199311
KM
main83110-17140i198912-199112
main83110-17141i199112-199208
main83110-17150i198912-199112
main83110-17151i199311-199712
W(*TDS) & HONG KONG SPEC
main83110-17152i199712
W(*TDS) & HONG KONG SPEC
main83110-17200i198912-199112
main83110-17201i199112-199311
main83110-17202i199311-199712
main83110-17203i199712
main83110-17210i198912-199112
MILE & KM
main83110-17211i199112-199311
MILE & KM
main83220-17010i199508-199712
main83220-17011i199712
83132CASE, COMBINATION METER
main83132-17210i198912-199112
main83132-17230i198912-199112
main83132-17250i198912-199112
main83132-17330i198912-199112
main83132-17450i199112-199311
main83132-17470i199112-199712
main83132-17471i199712
main83132-17610i199112-199311
main83132-17670i199112-199208
main83132-17730i199311
main83132-17850i199311-199508
W(*TDS) & HONG KONG SPEC
main83132-17870i199311
83133PLATE, COMBINATION METER, NO.1
main83133-17050i198912-199112
main83133-17070i198912-199112
main83133-17090i198912-199112
main83133-17150i198912-199112
main83133-17170i199112-199208
main83133-17230i199112-199311
main83133-17310i199112-199311
main83133-17410i199311
main83133-17490i199311
83159BRELAY ASSY, METER
main83159-22170i198912-199112
main83159-22370i199112-199311
OIL LEVEL
83247PLATE, METER CIRCUIT
main83247-17530i198912-199112
main83247-17550i198912-199112
W(THEFT-DETERRENT SYSTEM)
main83247-17570i198912-199112
main83247-17610i198912-199112
main83247-17630i198912-199112
W(THEFT-DETERRENT SYSTEM)
main83247-17810i198912-199112
main83247-17830i198912-199112
main83247-17850i198912-199112
W(THEFT-DETERRENT SYSTEM)
main83247-17870i198912-199112
W(THEFT-DETERRENT SYSTEM)
main83247-1R090i199112-199508
main83247-1R110i199112-199311
KM
main83247-1R150i199508
main83247-1R170i199112-199311
W(THEFT-DETERRENT SYSTEM) & KM
main83247-1R190i199112-199311
main83247-1R430i199112-199311
MILE/KM
main83247-1R450i199112-199508
main83247-1R470i199112-199508
W(THEFT-DETERRENT SYSTEM)
main83247-1R490i199112-199311
W(THEFT-DETERRENT SYSTEM) & MILE/KM
main83247-1R590i199311-199712
main83247-1R591i199712
83247BPLATE, METER CIRCUIT, NO.2
main83247-17950i198912-199112
83251METER, VOLTAGE
main83251-17050i198912-199712
main83251-17051i199712
83270TACHOMETER ASSY, ENGINE
main83242-17290i198912-199112
main83242-17330i198912-199112
main83242-17350i198912-199112
W(THEFT-DETERRENT SYSTEM)
main83242-17370i198912-199112
W(THEFT-DETERRENT SYSTEM)
main83242-17490i198912-199112
main83242-17530i198912-199112
W(THEFT-DETERRENT SYSTEM)
main83242-17550i198912-199112
main83242-17570i198912-199112
W(THEFT-DETERRENT SYSTEM)
main83242-17590i199112-199311
main83242-17630i199112-199208
main83242-17650i199112-199311
W(THEFT-DETERRENT SYSTEM)
main83242-17670i199112-199208
W(THEFT-DETERRENT SYSTEM)
main83242-17850i199112-199311
main83242-17870i199112-199311
W(THEFT-DETERRENT SYSTEM)
main83242-17890i199311-199508
main83242-17891i199712
main83242-1R030i199508-199712
main83242-1R031i199712
main83242-1R090i199311-199508
main83242-1R110i199311-199508
W(THEFT-DETERRENT SYSTEM)
main83242-1R111i199712
83310GAGE ASSY, FUEL RECEIVER
main83243-17050i198912-199112
main83243-17070i198912-199112
main83243-17090i199112-199712
main83243-17091i199712
main83243-17110i199112-199712
main83243-17111i199712
83410GAGE ASSY, WATER TEMPERATURE RECEIVER
main83244-17050i198912-199112
main83244-17070i198912-199112
main83244-17090i199112-199712
main83244-17091i199712
main83244-17110i199112-199712
main83244-17111i199712
8319487501
9009900211
9009900225
9009900917
9009900929
9009900939
9009900944
9356755016

21 parts on this diagram · 7 diagrams in section
