STARTER

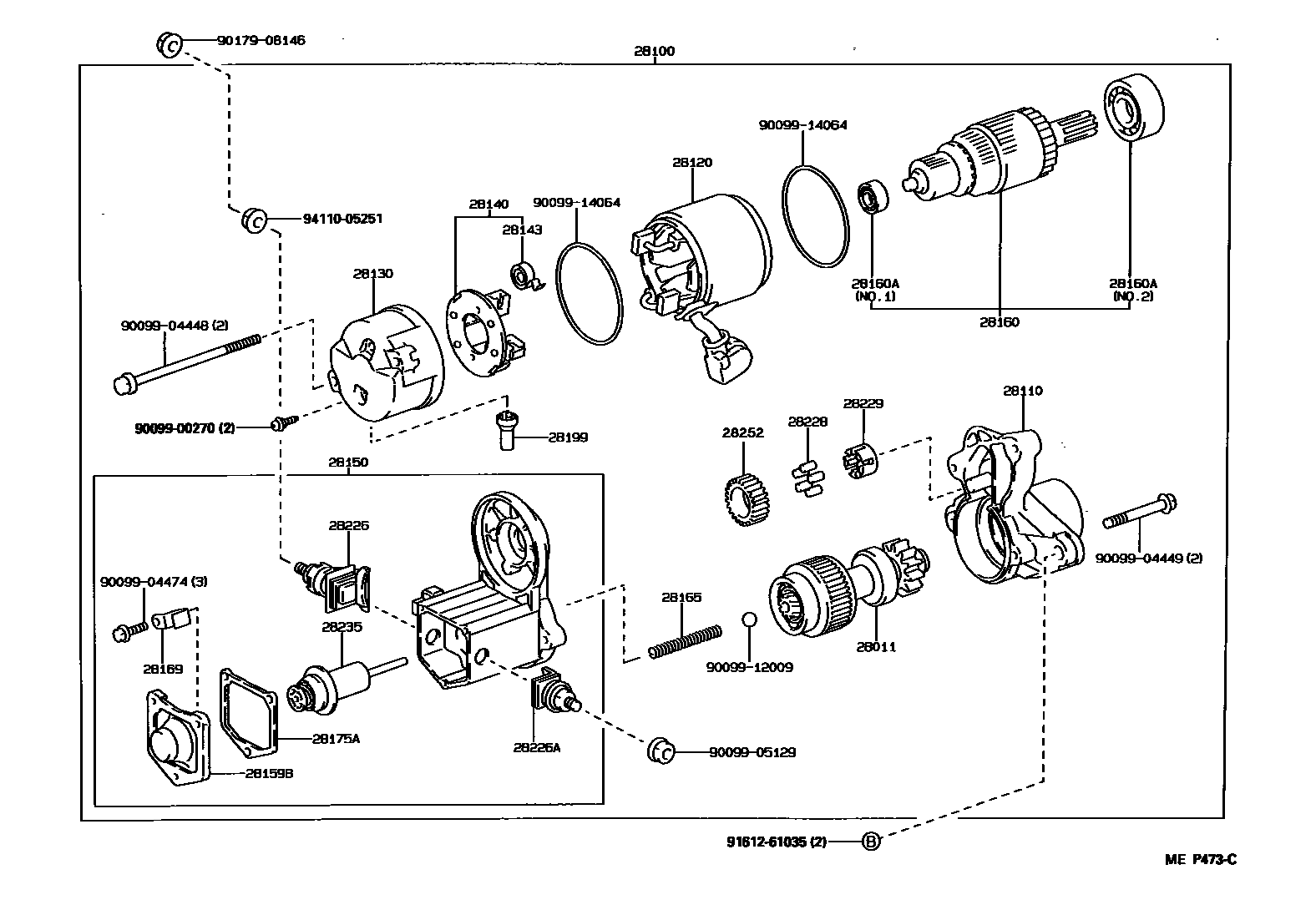

Parts diagram
28011CLUTCH SUB-ASSY, STARTER
main28011-74070i198912
28100STARTER ASSY
main28100-74070i198912
12V 1.4KW
28110HOUSING ASSY, STARTER DRIVE
main28110-74070i198912
28120YOKE ASSY, STARTER
main28120-74070i198912
28130FRAME ASSY, STARTER COMMUTATOR END
main28130-74070i198912
28140HOLDER ASSY, STARTER BRUSH
main28140-74070i198912
28143SPRING, STARTER BRUSH
main90099-17112i198912
28150SWITCH ASSY, MAGNET STARTER
main28150-74070i198912-199712
main28150-74071i199712
28159BCOVER, MAGNET SWITCH
main28159-55050i198912
28160ARMATURE ASSY, STARTER
main28160-74070i198912
28160ABEARING, STARTER ARMATURE
main90099-10196i198912
NO.1
main90099-10197i198912
NO.2
28165SPRING, STARTER MAGNET SWITCH RETURN
main28165-74070i198912
28169CLAMP, STARTER MOTOR LEAD WIRE
main28169-55050i198912
28175AGASKET, MAGNET SWITCH COVER
main28175-55050i198912
28199COVER, STARTER
main28199-74070i198912-199105
main28199-74110i199105
28226STARTER KIT, BATTERY TERMINAL
main28226-16130i199001-199712
main28226-74071i199712
28226ASTARTER KIT, MOTOR TERMINAL
main28226-74070i199001-199112
28228ROLLER, STARTER IDLE GEAR CLUTCH
main28228-26040i198912
28229RETAINER, STARTER IDLE GEAR
main28229-74070i198912
28235PLUNGER, MAGNET SWITCH
main28235-74130i198912
28252GEAR, STARTER IDLE
main28254-74070i198912
9009900270
9009904448
9009904449
9009904474
9009905129
9009912009
9009914064
9017908146
9161261035
9411005251

31 parts on this diagram · 1 diagram in section
