BACK DOOR LOCK & HANDLE

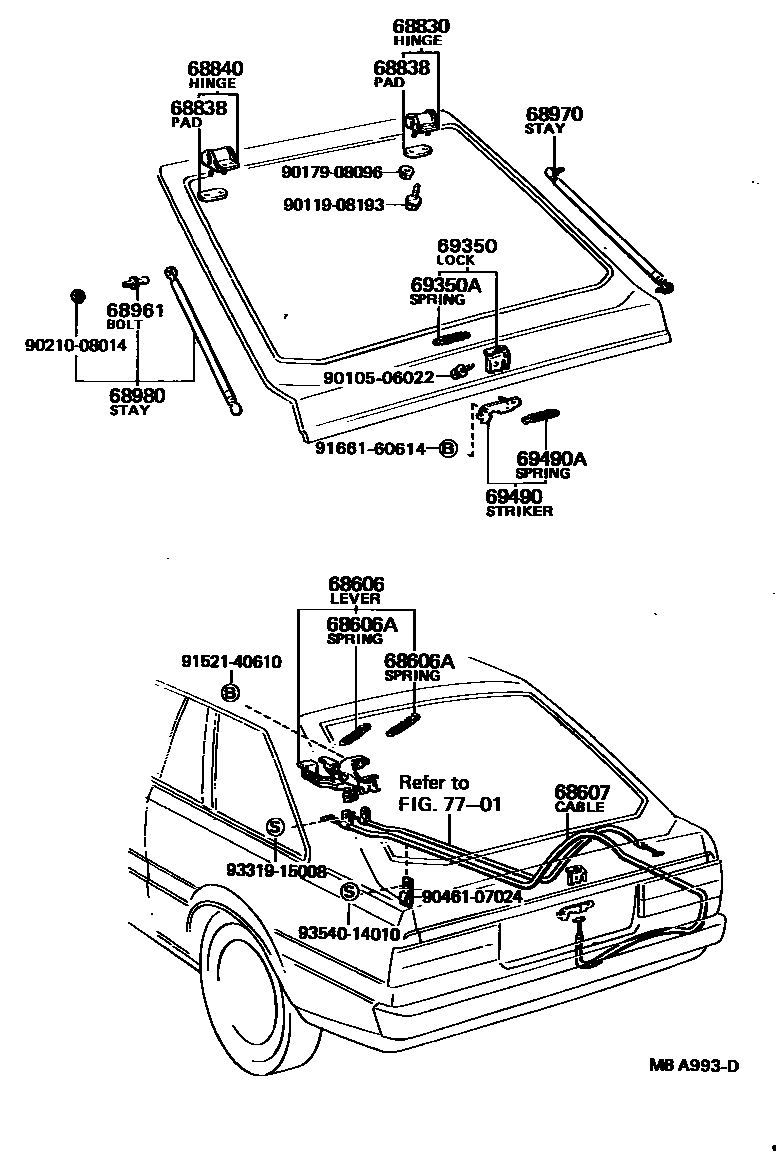

Parts diagram
68606LEVER SUB-ASSY, BACK DOOR LOCK OPEN
main64606-12030i197908-198406
main64606-12040i197908-198308
68606ASPRING, TENSION(FOR BACK DOOR LOCK OPEN LEVER)
main90506-09004i197908-198406
68607CABLE SUB-ASSY, BACK DOOR LOCK CONTROL
main64607-12070i197908-198406
main64607-12090i197908-198209
main64607-12091i198209-198308
68830HINGE ASSY, BACK DOOR, RH
main68801-14020i197908-198406
main68810-13070i197908-198504
main68810-13071i198504-198707
68838PAD, BACK DOOR HINGE, NO.1
main68838-14020i197908-198406
main68838-15010i197908-198707
68840HINGE ASSY, BACK DOOR, LH
main68801-14020i197908-198406
main68810-13070i197908-198504
main68810-13071i198504-198707
68961BOLT, BACK DOOR STAY
main68961-12010i198303-198406
main68961-13010i197908-198707
main68961-14010i197908-198303
68970STAY ASSY, BACK DOOR, RH
main68950-19105i197908-198305
main68950-19115i197908-198406
main68950-19125i197908-198406
W/RR WINDOW WIPER
main68950-19135i197908-198707
KAYABA,W/O RR WINDOW WIPER
main68950-19145i197908-198107
KAYABA,W/RR WINDOW WIPER
main68950-19155i197908-198707
TOKIKO,W/O RR WINDOW WIPER
main68950-19165i197908-198107
TOKIKO,W/RR WINDOW WIPER
main68950-19255i198107-198707
KAYABA,W/RR WINDOW WIPER
main68950-19275i198107-198707
TOKIKO,W/RR WINDOW WIPER
68980STAY ASSY, BACK DOOR
main68950-19105i197908-198305
main68950-19115i197908-198406
main68950-19125i197908-198406
W/RR WINDOW WIPER
main68960-19055i198108-198707
YAKABA,W/O RR WINDOW WIPER
main68960-19055i197908-198707
KAYABA,W/O RR WINDOW WIPER
main68960-19065i197908-198107
KAYABA,W/RR WINDOW WIPER
main68960-19075i197908-198707
TOKIKO,W/O RR WINDOW WIPER
main68960-19085i197908-198107
TOKIKO,W/RR WINDOW WIPER
main68960-19145i198107-198707
KAYABA,W/RR WINDOW WIPER
main68960-19155i198107-198707
TOKIKO,W/RR WINDOW WIPER
69350LOCK ASSY, BACK DOOR
main69350-12080i198305-198406
main69350-13050i197908-198309
main69350-13051i198305-198707
main69350-20010i197908-198308
69350ASPRING(FOR BACK DOOR LOCK)
main90506-07006i197908-198406
main90508-08004i197908-198707
69490STRIKER ASSY, BACK DOOR LOCK
main69430-12040i198007-198406
main69430-20020i197908-198007
main69430-91255i197908-198707
69490ASPRING(FOR BACK DOOR LOCK STRIKER)
main90506-08001i197908-198007
main90506-08107i198007-198406
7701
9010506022
9011908193
9017908096
9021008014
9046107024
9152140610
9166160614
9331915008
9354014010

23 parts on this diagram · 3 diagrams in section
