FRONT STEERING GEAR & LINK

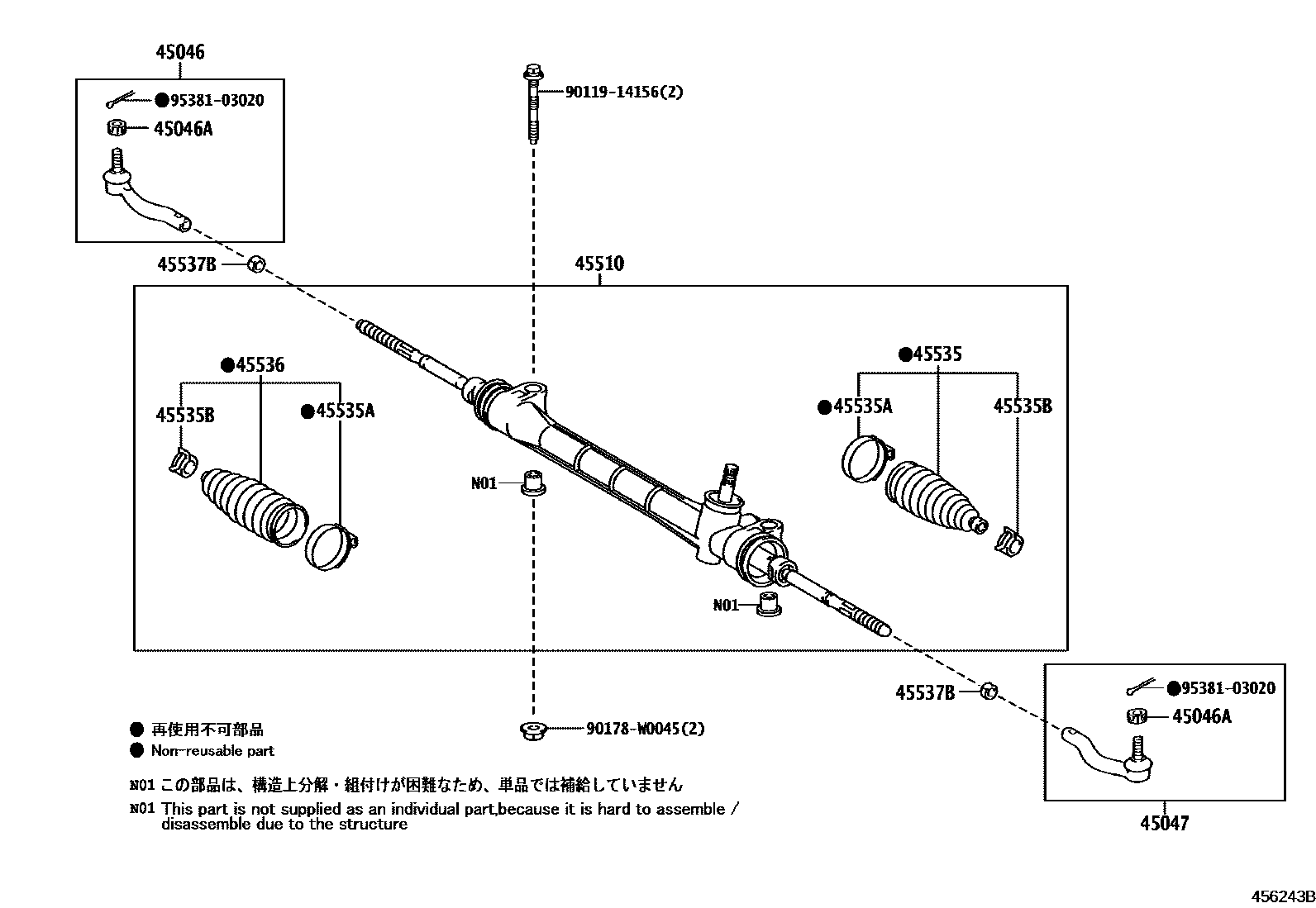

Parts diagram
45046END SUB-ASSY, TIE ROD, RH
main45046-09570i201210-201804
45046ANUT, CASTLE(FOR TIE ROD END)
main90171-12028i201210-201804
45047END SUB-ASSY, TIE ROD, LH
main45047-09270i201210-201804
45510GEAR ASSY, STEERING
main45510-02300i201505-201804
TIRE & DISC WHEEL-205/55R16(ECO TIRE) 6.5J STEEL
main45510-02300i201210-201804
TIRE & DISC WHEEL-205/55R16(ECO TIRE) 6.5J ALUMI
main45510-02300i201505-201804
TIRE & DISC WHEEL-195/65R15 6J ALUMI
main45510-02310i201210-201804
TIRE & DISC WHEEL-225/45R17 7J ALUMI
main45510-02310i201210-201505
TIRE & DISC WHEEL-215/45R17 7J ALUMI
main45510-02320i201505-201804
TIRE & DISC WHEEL-195/65R15 6J ALUMI
main45510-02320i201210-201804
TIRE & DISC WHEEL-205/55R16(ECO TIRE) 6.5J ALUMI
main45510-02320i201210-201804
TIRE & DISC WHEEL-205/55R16 6.5J ALUMI GENERAL COUNTRIES
main45510-02320i201505-201804
TIRE & DISC WHEEL-205/55R16(ECO TIRE) 6.5J STEEL
main45510-02320i201505
TIRE & DISC WHEEL-195/65R15 6J ALUMI GENERAL COUNTRIES
main45510-02330i201210-201804
TIRE & DISC WHEEL-225/45R17 7J ALUMI
main45510-02330i201210-201505
TIRE & DISC WHEEL-215/45R17 7J ALUMI
45535BOOT, STEERING RACK, NO.1
main45535-09120i201210-201502
main45535-09440i201503-201804
45535ACLAMP(FOR STEERING RACK BOOT)
main45538-05010i201505-201804
main45538-47010i201210-201504
45535BCLIP(FOR STEERING RACK BOOT)
main45537-02010i201210-201804
45536BOOT, STEERING RACK, NO.2
main45535-09120i201210-201502
main45535-09440i201503-201804
45537BNUT, RACK END LOCK
main90179-15006i201210-201804
9011914156
90178W0045
9538103020

12 parts on this diagram · 2 diagrams in section
