BRAKE BOOSTER & VACUUM TUBE

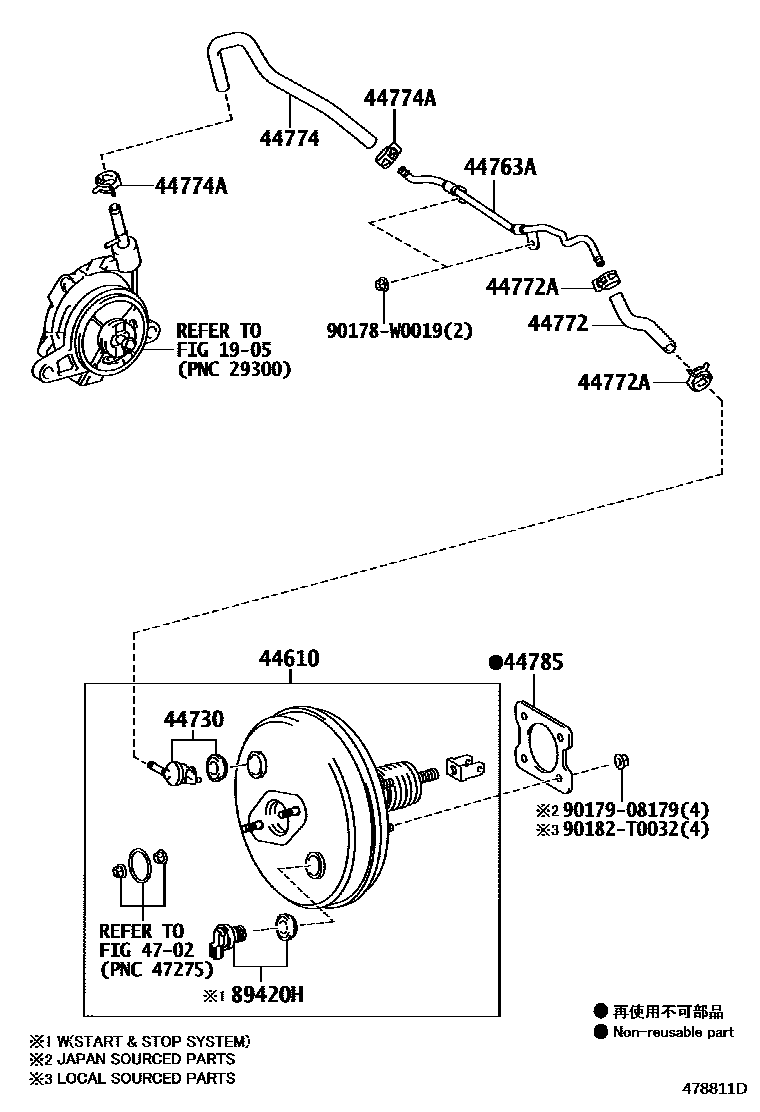

Parts diagram
1905
44610BOOSTER ASSY, BRAKE
main44610-09A30i201505-201605
ABS-WITH (WITHOUT VSC))&VSC-WITH(W/CUT OFF SWITCH)
main44610-09A30i201505-201605
FRONT WHEEL BRAKE-15" DISC(A)&VSC-WITH(W/CUT OFF SWITCH)
main44610-09A30i201306-201605
FRONT WHEEL BRAKE-15" DISC(A)
main44610-09A30i201306-201605
ABS-WITH (WITHOUT VSC))
main44610-09A50i201306-201505
FRONT WHEEL BRAKE-15" DISC(A)&VSC-WITH(W/CUT OFF SWITCH)
main44610-09A50i201306-201505
ABS-WITH (WITHOUT VSC))&VSC-WITH(W/CUT OFF SWITCH)
main44610-09A70i201306-201605
main44610-09A80i201306-201406
main44610-09D10i201606-201901
main44610-09D40i201606-201901
main44610-09D50i201606-201901
44730VALVE ASSY, VACUUM CHECK(FOR BRAKE)
main44730-09020i¥1,430201306-201605
FRONT WHEEL BRAKE-15" DISC(A)&VSC-WITH(W/CUT OFF SWITCH)
main44730-09020i¥1,430201306-201605
FRONT WHEEL BRAKE-15" DISC(A)
main44730-09020i¥1,430201306-201605
ABS-WITH (WITHOUT VSC))
main44730-09020i¥1,430201306-201605
ABS-WITH (WITHOUT VSC))&VSC-WITH(W/CUT OFF SWITCH)
main44730-09020i¥1,430201606-201901
44763ATUBE, HOSE TO HOSE, NO.1
main44763-12400i201306-201901
main44763-12440i¥1,200201306-201901
main44763-12450i201306-201901
44772HOSE, CHECK VALVE TO CONNECTOR TUBE
main44772-02340i201712-201901
main44772-02350i201712-201901
main44772-02360i201712-201808
main44772-12580i201306-201901
main44772-12620i¥850201306-201711
main44772-12701i201306-201808
main44772-12710i201306-201711
main44772-12760i201505-201901
44772ACLIP(FOR CHECK VALVE TO CONNECTOR TUBE)
main90466-W0008i¥120201306-201901
main90467-16014i¥230201306-201901
44774HOSE, UNION TO CONNECTOR TUBE
main44774-02420i201712-201901
main44774-02430i201712-201901
main44774-02440i201712-201808
main44774-12560i¥1,130201306-201711
main44774-12740i201306-201711
main44774-12751i201306-201901
main44774-12770i201306-201901
main44774-64040i201306-201712
44774ACLIP(FOR UNION TO CONNECTOR TUBE HOSE)
main90466-W0008i¥120201306-201901
main90467-16014i¥230201306-201901
NO.1:REFER ILLUST.
main96133-41500i¥140201306-201901
NO.2:REFER ILLUST.
44785GASKET, BRAKE BOOSTER
main44785-05020i¥640201606-201901
main44785-05020i¥640201306-201605
(L)
main44785-12040i¥200201306-201605
(J)
4702
89420HSENSOR ASSY, VACUUM
main89421-09010i201306-201406
90178W0019
main90178-W0019¥110
9017908179
main90179-08179¥200
90182T0032
main90182-T0032¥100

14 parts on this diagram · 7 diagrams in section
