BRAKE MASTER CYLINDER

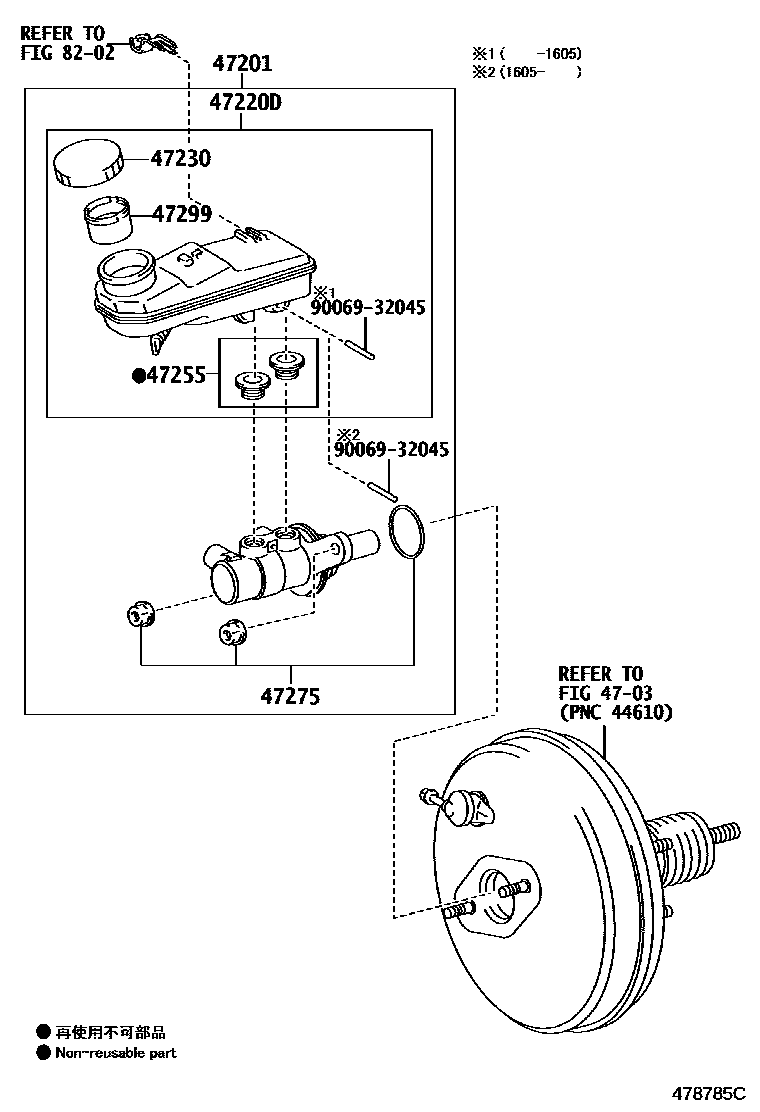

Parts diagram
4703
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47201-09710i201505-201605
FRONT WHEEL BRAKE-15" DISC(A)&VSC-WITH(W/CUT OFF SWITCH)
main47201-09710i201306-201605
FRONT WHEEL BRAKE-15" DISC(A)
main47201-09710i201505-201605
ABS-WITH (WITHOUT VSC))&VSC-WITH(W/CUT OFF SWITCH)
main47201-09710i201606-201901
main47201-09710i201306-201605
ABS-WITH (WITHOUT VSC))
main47201-09720i201306-201505
ABS-WITH (WITHOUT VSC))&VSC-WITH(W/CUT OFF SWITCH)
main47201-09720i201306-201505
FRONT WHEEL BRAKE-15" DISC(A)&VSC-WITH(W/CUT OFF SWITCH)
main47201-09730i201306-201901
47220DRESERVOIR ASSY, BRAKE MASTER CYLINDER
main47220-09090i201606-201901
main47220-09100i201606-201901
main47220-09180i201306-201605
FRONT WHEEL BRAKE-15" DISC(A)&VSC-WITH(W/CUT OFF SWITCH)
main47220-09180i201306-201605
FRONT WHEEL BRAKE-15" DISC(A)
main47220-09180i201306-201605
ABS-WITH (WITHOUT VSC))
main47220-09180i201306-201605
ABS-WITH (WITHOUT VSC))&VSC-WITH(W/CUT OFF SWITCH)
main47220-09190i201306-201605
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-0D010i201306-201605
FRONT WHEEL BRAKE-15" DISC(A)
main47230-0D010i201306-201605
FRONT WHEEL BRAKE-15" DISC(A)&VSC-WITH(W/CUT OFF SWITCH)
main47230-0D010i201306-201605
ABS-WITH (WITHOUT VSC))
main47230-0D010i201306-201605
ABS-WITH (WITHOUT VSC))&VSC-WITH(W/CUT OFF SWITCH)
main47230-0D010i201606-201901
47255GROMMET, MASTER CYLINDER RESERVOIR
main47255-09040i201306-201605
FRONT WHEEL BRAKE-15" DISC(A)
main47255-09040i201306-201605
FRONT WHEEL BRAKE-15" DISC(A)&VSC-WITH(W/CUT OFF SWITCH)
main47255-09040i201306-201605
ABS-WITH (WITHOUT VSC))
main47255-09040i201306-201605
ABS-WITH (WITHOUT VSC))&VSC-WITH(W/CUT OFF SWITCH)
main47255-09040i201606-201901
47275GASKET, BRAKE MASTER CYLINDER
main47275-09010i201306-201605
FRONT WHEEL BRAKE-15" DISC(A)
main47275-09010i201306-201605
FRONT WHEEL BRAKE-15" DISC(A)&VSC-WITH(W/CUT OFF SWITCH)
main47275-09010i201306-201605
ABS-WITH (WITHOUT VSC))
main47275-09010i201306-201605
ABS-WITH (WITHOUT VSC))&VSC-WITH(W/CUT OFF SWITCH)
main47275-09010i201606-201901
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-02160i201306-201605
FRONT WHEEL BRAKE-15" DISC(A)
main47299-02160i201306-201605
FRONT WHEEL BRAKE-15" DISC(A)&VSC-WITH(W/CUT OFF SWITCH)
main47299-02160i201306-201605
ABS-WITH (WITHOUT VSC))
main47299-02160i201306-201605
ABS-WITH (WITHOUT VSC))&VSC-WITH(W/CUT OFF SWITCH)
main47299-02160i201606-201901
8202
9006932045

9 parts on this diagram · 3 diagrams in section
