ALTERNATOR

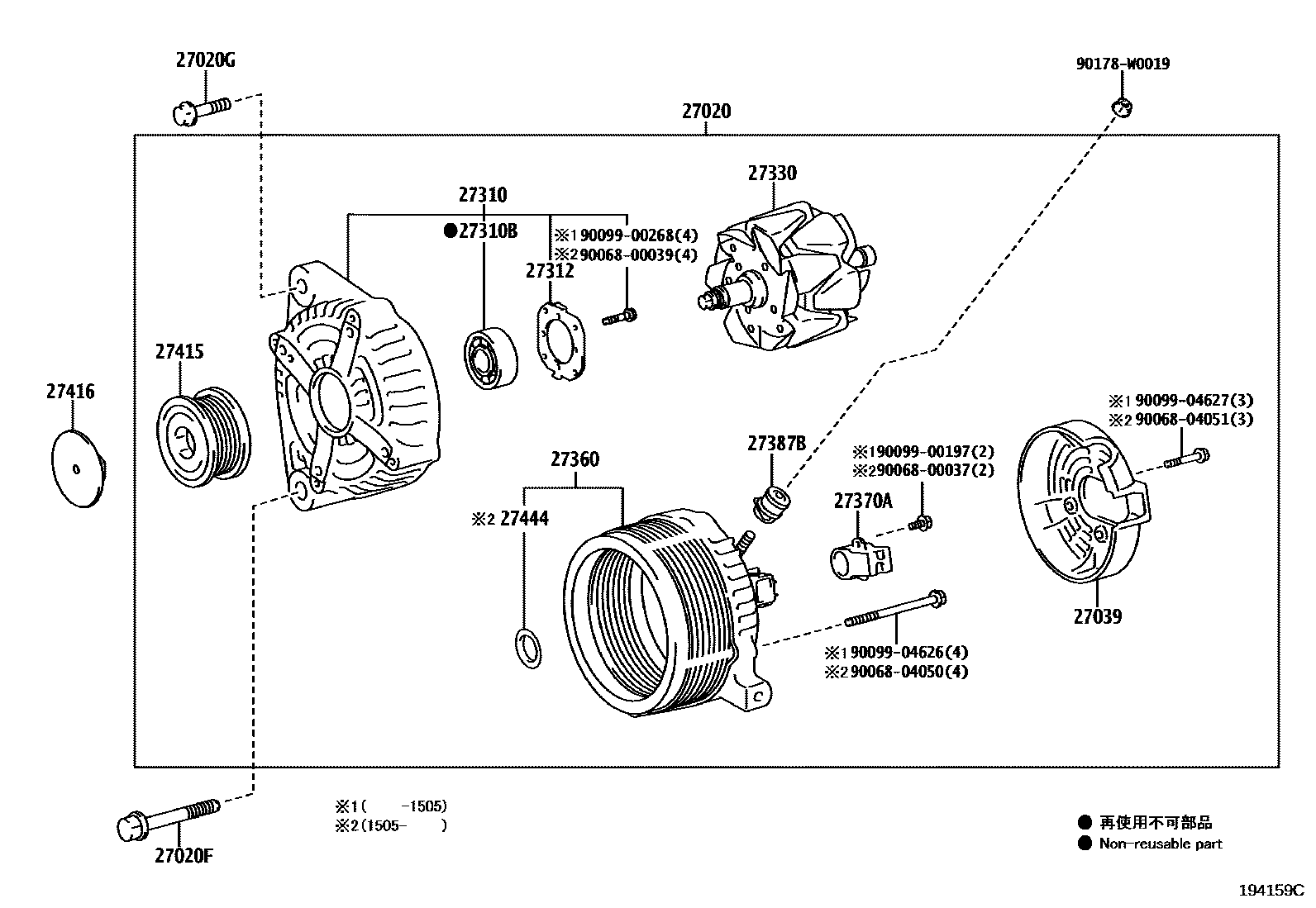

Parts diagram
27020ALTERNATOR ASSY
main27060-0N100i201306-201505
12V 100A
main27060-0N140i201505-201901
12V 100A
main27060-0T190i201306-201505
12V 90A
main27060-0T220i201306-201605
12V 90A
main27060-0T360i201505-201901
12V 100A
main27060-0Y141i201306-201808
12V 80A
main27060-0Y160i201306-201808
12V 100A,COLD AREA SPEC
main27060-0Y160i201306-201808
12V 100A,SUB COLD AREA SPEC
main27060-0Y160i201306-201808
12V 100A
27020FBOLT, NO.1(FOR ALTERNATOR)
main90105-W0044i201306-201901
main90105-W0113i201306-201808
27020GBOLT, NO.2(FOR ALTERNATOR)
main90119-W0238i201306-201808
(L)
main91552-81050i201505-201901
main91671-00845i201306-201808
(J)
27039COVER, ALTERNATOR REAR END
main27039-0C020i201306-201808
main27039-0Y150i201306-201605
COLD AREA SPEC&EXHAUST EMISSION CONTROL-EUROPE STEP4 WITHOUT(ON BOARD DIAGNOSIS)
main27039-0Y150i201306-201808
COLD AREA SPEC
main27039-0Y150i201306-201808
SUB COLD AREA SPEC
main27039-0Y150i201505-201901
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-0N080i201306-201505
main27310-0N120i201505-201901
main27310-0T180i201505-201901
main27310-0Y010i201306-201808
main27310-0Y150i201306-201605
COLD AREA SPEC&EXHAUST EMISSION CONTROL-EUROPE STEP4 WITHOUT(ON BOARD DIAGNOSIS)
main27310-0Y150i201306-201808
SUB COLD AREA SPEC
main27310-0Y150i201306-201808
COLD AREA SPEC
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main90068-10029i201306-201808
main90068-10033i201505-201901
main90099-10223i201306-201808
COLD AREA SPEC
main90099-10223i201306-201505
COLD AREA SPEC&EXHAUST EMISSION CONTROL-EUROPE STEP4 WITH(ON BOARD DIAGNOSIS)
main90099-10223i201306-201605
COLD AREA SPEC&EXHAUST EMISSION CONTROL-EUROPE STEP4 WITHOUT(ON BOARD DIAGNOSIS)
main90099-10223i201306-201808
SUB COLD AREA SPEC
main90099-10231i201505-201901
27312PLATE, RETAINER
main27312-0C020i201306-201808
main27312-0T300i201505-201901
main27312-72100i201306-201808
SUB COLD AREA SPEC
main27312-72100i201306-201808
COLD AREA SPEC
main27312-72100i201306-201505
COLD AREA SPEC&EXHAUST EMISSION CONTROL-EUROPE STEP4 WITH(ON BOARD DIAGNOSIS)
main27312-72100i201306-201605
COLD AREA SPEC&EXHAUST EMISSION CONTROL-EUROPE STEP4 WITHOUT(ON BOARD DIAGNOSIS)
27330ROTOR ASSY, ALTERNATOR
main27330-0M040i201306-201808
main27330-0Y150i201306-201605
COLD AREA SPEC&EXHAUST EMISSION CONTROL-EUROPE STEP4 WITHOUT(ON BOARD DIAGNOSIS)
main27330-0Y150i201306-201808
SUB COLD AREA SPEC
main27330-0Y150i201306-201808
COLD AREA SPEC
main27330-0Y150i201505-201901
27360COIL ASSY, ALTERNATOR
main27360-0N080i201306-201901
main27360-0T340i201505-201901
main27360-0Y130i201306-201808
main27360-0Y150i201306-201808
SUB COLD AREA SPEC
main27360-0Y150i201306-201808
COLD AREA SPEC
main27360-0Y150i201306-201605
COLD AREA SPEC&EXHAUST EMISSION CONTROL-EUROPE STEP4 WITHOUT(ON BOARD DIAGNOSIS)
27370AHOLDER ASSY, ALTERNATOR BRUSH
main27370-0M040i201306-201808
main27370-0Y150i201306-201605
COLD AREA SPEC&EXHAUST EMISSION CONTROL-EUROPE STEP4 WITHOUT(ON BOARD DIAGNOSIS)
main27370-0Y150i201306-201808
COLD AREA SPEC
main27370-0Y150i201306-201808
SUB COLD AREA SPEC
main27370-0Y150i201505-201901
27387BINSULATOR, ALTERNATOR TERMINAL
main27387-0C020i201306-201808
main27387-0Y150i201306-201808
COLD AREA SPEC
main27387-0Y150i201306-201605
COLD AREA SPEC&EXHAUST EMISSION CONTROL-EUROPE STEP4 WITHOUT(ON BOARD DIAGNOSIS)
main27387-0Y150i201306-201808
SUB COLD AREA SPEC
main27387-0Y150i201505-201901
27415PULLEY, ALTERNATOR W/CLUTCH
main27415-0T021i201306-201307
main27415-0T022i201308-201605
main27415-0T060i201505-201901
main27415-0Y050i201306-201307
SUB COLD AREA SPEC&EXHAUST EMISSION CONTROL-EUROPE STEP4 WITH(ON BOARD DIAGNOSIS)
main27415-0Y050i201306-201307
SUB COLD AREA SPEC&EXHAUST EMISSION CONTROL-EUROPE STEP4 WITHOUT(ON BOARD DIAGNOSIS)
main27415-0Y051i201307-201605
SUB COLD AREA SPEC&EXHAUST EMISSION CONTROL-EUROPE STEP4 WITHOUT(ON BOARD DIAGNOSIS)
main27415-0Y051i201606-201808
main27415-0Y060i201306-201307
COLD AREA SPEC
main27415-0Y060i201306-201307
SUB COLD AREA SPEC
main27415-0Y061i201307-201808
SUB COLD AREA SPEC
main27415-0Y061i201307-201808
COLD AREA SPEC
main27415-33100i201306-201901
27416CAP, ALTERNATOR PULLEY
main27416-0W020i201306-201307
main27416-0W050i201306-201901
main27416-27010i201306-201901
27444PACKING, ALTERNATOR BEARING COVER
main27444-0T300i201505-201901
9006800037
9006800039
9006804050
9006804051
9009900197
9009900268
9009904626
9009904627
90178W0019

23 parts on this diagram · 5 diagrams in section
