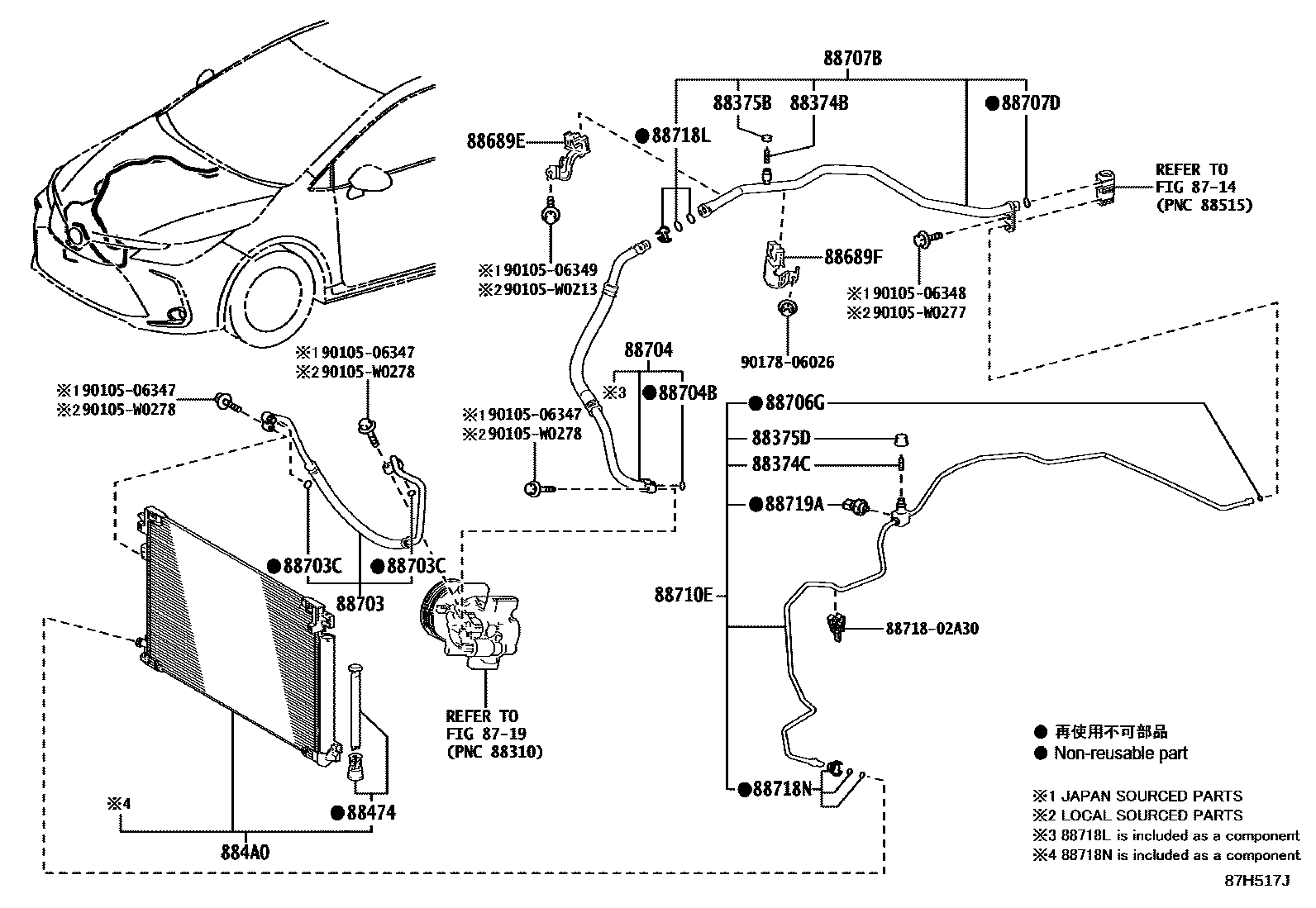

HEATING & AIR CONDITIONING - COOLER PIPING

0001 1 0002 1 0003 1 0004 1 0005 1 0006 1 0007 1

8714

8719

88374BVALVE, SERVICE, NO.1

main88374-30010iZRE210..N..EUR;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

AIR CONDITIONER-MANUAL AIR CONDITIONER

main88374-30010iZRE210..N..EUR;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

AIR CONDITIONER-COOLER LESS

main88374-30010iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)202301

88374CVALVE, SERVICE, NO.2

main88374-30010iZRE211..G;ZRE211..RHD;ZWE211..GCC,GEN;ZRE210..6F..N..RUS;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..LHD..CVT..D..EUR;ZRE210..RHD..CVT..D..GEN201901-202301

UKRAINE SPEC

main88374-30010iZRE210,ZWE211..N..GCC;ZRE210..RHD..CVT..D..GEN;ZRE210..6F..D..(GCC,GEN)201901-202301

AIR CONDITIONER-COOLER LESS

main88374-30010iZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);ZRE211,ZWE219..LHD..N..(GCC,GEN)202301

MOLDOVA SPEC

main88374-30010iZRE211..LHD..N;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

AIR CONDITIONER-MANUAL AIR CONDITIONER

main88374-30020iZRE210..G..EUR201901-202012

AIR CONDITIONER-COOLER LESS

main88374-30020iZRE210..N..EUR;MZEA11..LHD..(D,N)201901-202301

main88374-33020iZWE211,213..RHD201901

AIR CONDITIONER-COOLER LESS

88375BCAP, SERVICE VALVE, NO.1

main88375-30290iZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);ZRE211,ZWE219..LHD..N..(GCC,GEN)201901-202301

UKRAINE SPEC

main88375-30290iZRE211..LHD..N;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

AIR CONDITIONER-MANUAL AIR CONDITIONER

main88375-30290iZRE211..LHD..N;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

AIR CONDITIONER-COOLER LESS

main88375-30290iZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);ZRE211,ZWE219..LHD..N..(GCC,GEN)202301

MOLDOVA SPEC

main88375-30310iZRE210..G..EUR201901-202012

AIR CONDITIONER-COOLER LESS

main88375-30310iZRE210..N..EUR;MZEA11..LHD..(D,N)201901-202301

88375DCAP, SERVICE VALVE, NO.2

main88375-30280iZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

AIR CONDITIONER-COOLER LESS

main88375-30280iZWE211,213..LHD..EUR;ZRE210..LHD..6F..D..EUR201901-202301

UKRAINE SPEC

main88375-30280iZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);ZRE211,ZWE219..LHD..N..(GCC,GEN)202301

MOLDOVA SPEC

main88375-30280iZRE211..LHD..N;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

AIR CONDITIONER-MANUAL AIR CONDITIONER

main88375-30320iZRE210..G..EUR201901-202012

AIR CONDITIONER-COOLER LESS

main88375-30320iMZEA11..TUR;ZWE219..EUR,TUR;MZEA11..LHD..(D,N)..EUR201901-202301

88474DRYER, COOLER

main88474-12010iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)202301

main88474-12020iZRE210..N..EUR;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

AIR CONDITIONER-COOLER LESS

main88474-12020iZRE210..N..EUR;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

AIR CONDITIONER-MANUAL AIR CONDITIONER

884A0CONDENSER ASSY, COOLER

main884A0-02110iZRE210..N..EUR201901-202301

main884A0-02110iZRE210..G..EUR201901-202012

AIR CONDITIONER-COOLER LESS

main884A0-02120iZRE210..N..EUR201901-202301

AIR CONDITIONER-MANUAL AIR CONDITIONER

main884A0-02120iZRE210..N..EUR201901-202301

AIR CONDITIONER-COOLER LESS

main884A0-02120iZRE210..D..RUS201901-202301

UKRAINE SPEC

main884A0-02300iMZEA11..6F..G;MZEA11..RHD..6F;MZEA11..CVT..(D,G)..EUR202011-202301

main884A0-02430iZRE210..N..EUR;ZRE210..D..RUS;ZRE211..LHD..N;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)202301

main884A0-02520iMZEA11..TUR;MZEA11..LHD..(D,N)..EUR202301

88689EBRACKET, COOLER, NO.1

main88688-02C60iZRE210..N..EUR;ZRE210..LHD..CVT..D..GEN;ZRE210..CVT..(G,N)..(GEN,RUS);MZEA11,ZRE211..LHD..(D,N)..(EUR,GEN)201901-202301

AIR CONDITIONER-MANUAL AIR CONDITIONER

main88688-02C60iZRE210..N..EUR;ZRE210..LHD..CVT..D..GEN;ZRE210..CVT..(G,N)..(GEN,RUS);MZEA11,ZRE211..LHD..(D,N)..(EUR,GEN)201901-202301

AIR CONDITIONER-COOLER LESS

main88688-02C60iMZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..LHD..CVT..D..GEN;ZRE210..CVT..(G,N)..(GEN,RUS);MZEA11,ZRE211..LHD..(D,N)..(EUR,GEN)202301

main88688-02F20iZRE211..N..GCC;ZRE210..CVT..D..GCC202301

main88688-02F20iZRE211..N..GCC;ZRE210..CVT..D..GCC201901-202301

AIR CONDITIONER-COOLER LESS

main88688-F4040iZWE211..G..EUR;ZWE211..N..(EUR,GCC)201901

AIR CONDITIONER-COOLER LESS

main88688-F4040iZWE219202301

88689FBRACKET, COOLER, NO.2

main88688-02C80iZRE210..D..RUS201901-202301

AIR CONDITIONER-MANUAL AIR CONDITIONER

main88688-02C80iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

AIR CONDITIONER-COOLER LESS

main88688-02C80iMZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..LHD..CVT..D..GEN;ZRE210..CVT..(G,N)..(GEN,RUS);MZEA11,ZRE211..LHD..(D,N)..(EUR,GEN)202301

main88688-F4050iZWE211..G..EUR;ZWE211..N..(EUR,GCC)201901

AIR CONDITIONER-COOLER LESS

main88688-F4050iZWE219202301

88703HOSE SUB-ASSY, DISCHARGE

main88703-02C30iMZEA11..6F..G;MZEA11..RHD..6F;MZEA11..CVT..(D,G)..EUR202011-202301

main88703-02D20iZRE210..D..RUS201901-202301

AIR CONDITIONER-COOLER LESS

main88703-02D20iZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

AIR CONDITIONER-MANUAL AIR CONDITIONER

main88703-02D20iZRE210..N..EUR;ZRE210..D..RUS;ZRE211..LHD..N;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)202301

main88703-02E90iZWE219202301

main88703-F4030iZWE211,213201901-202107

AIR CONDITIONER-COOLER LESS

main88703-F4031iZWE211,213202108

AIR CONDITIONER-COOLER LESS

88703CRING, O(FOR DISCHARGE HOSE)

main90099-14120iZRE210..(G,N)..RUS;MZEA11,ZRE21#,ZWE211,213..EUR,GCC,GEN201901

ID=10.8,OD=15.6

main90099-14120iZRE210..(G,N)..RUS;MZEA11,ZRE21#,ZWE211,213..EUR,GCC,GEN201901

ID=10.8,OD=15.6,AIR CONDITIONER-COOLER LESS

88704HOSE SUB-ASSY, SUCTION

main88704-02D40iZRE211..N..GCC;ZRE210..CVT..D..GCC;ZRE210..RHD..CVT..N201901-202301

AIR CONDITIONER-COOLER LESS

main88704-02D40iZRE211..N..GCC;ZRE210..CVT..D..GCC;ZRE210..RHD..CVT..N201901-202012

main88704-02F20iZRE210..D..RUS201901-202301

AIR CONDITIONER-MANUAL AIR CONDITIONER

main88704-02F20iZRE210..D..RUS201901-202301

AIR CONDITIONER-COOLER LESS

main88704-02F20iZRE210..N..EUR;ZRE210..6F..D..RUS;ZRE211..LHD..N..GEN;ZRE210..LHD..CVT..(GEN,RUS)202301

main88704-02F40iMZEA11..RHD202011

main88704-02F50iMZEA11..G..EUR202011-202301

main88704-02G10iZWE219202301

main88704-F4030iZWE211..G..EUR;ZWE211..N..(EUR,GCC)201901-202107

AIR CONDITIONER-COOLER LESS

main88704-F4031iZWE211..G..EUR;ZWE211..N..(EUR,GCC)202108

AIR CONDITIONER-COOLER LESS

88704BRING, O(FOR SUCTION HOSE)

main90099-14121iZRE210..D..RUS201901-202301

ID=13.4,OD=18.2,AIR CONDITIONER-MANUAL AIR CONDITIONER

main90099-14121iZRE210..D..RUS201901-202301

ID=13.4,OD=18.2,AIR CONDITIONER-COOLER LESS

main90099-14121iZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

ID=13.4,OD=18.2

88706GRING, O(FOR LIQUID TUBE)

main90099-14119iZRE210..(G,N)..RUS;MZEA11,ZRE21#,ZWE211,213..EUR,GCC,GEN201901

ID=6.7,OD=10.3

main90099-14119iZRE210..(G,N)..RUS;MZEA11,ZRE21#,ZWE211,213..EUR,GCC,GEN201901

ID=6.7,OD=10.3,AIR CONDITIONER-COOLER LESS

88707BTUBE SUB-ASSY, SUCTION, B

main88707-02550iZWE211,213..LHD..EUR201901

UKRAINE SPEC

main88707-02550iZWE219..TUR202301

MOLDOVA SPEC

main88707-02550iZWE211..GCC,GEN201901

AIR CONDITIONER-COOLER LESS

main88707-02570iZRE210..G..EUR201901-202012

AIR CONDITIONER-COOLER LESS

main88707-02570iZRE210..N..EUR;MZEA11..LHD..(D,N)201901-202301

main88707-02580iZRE211..LHD..N..GEN;ZRE210..LHD..CVT..D..GEN;ZRE210..LHD..CVT..(G,N)..(GEN,RUS)201901-202301

AIR CONDITIONER-MANUAL AIR CONDITIONER

main88707-02580iZRE210..LHD..6F..D..EUR201901-202301

AIR CONDITIONER-COOLER LESS

main88707-02580iZRE210..LHD..6F..D..GEN201901-202301

UKRAINE SPEC

main88707-02580iZRE210..N..EUR;ZRE210..6F..D..RUS;ZRE211..LHD..N..GEN;ZRE210..LHD..CVT..(GEN,RUS)202301

main88707-02590iZRE210..RHD..EUR201901-202012

main88707-02730iZRE211..RHD;ZRE210..RHD..6F..N;ZRE210..RHD..D..GEN202001

AIR CONDITIONER-COOLER LESS

main88707-02730iZRE210..RHD..CVT..N202001-202301

main88707-F4010iZWE219..RHD202301

main88707-F4010iZWE211..RHD201901

AIR CONDITIONER-COOLER LESS

main88707-F4020iZWE211,213..LHD..EUR201901

AIR CONDITIONER-COOLER LESS

main88707-F4020iZWE219..LHD..(EUR,TUR)202301

main88710-02G70iZRE211..N..GCC;ZRE210..CVT..D..GCC202301

main88710-02G70iZRE210..6F..GCC;ZRE210..CVT..N..GCC201901-202301

AIR CONDITIONER-COOLER LESS

88707DRING, O(FOR SUCTION TUBE)

main90068-14038iZWE211..N..GCC;ZRE210..RHD..D..GEN;ZRE210..LHD..6F..D..(EUR,GEN)201901-202301

ID=13.4,OD=18.2,AIR CONDITIONER-COOLER LESS

main90068-14038iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

ID=13.4,OD=18.2

main90068-14038iZRE210..N..EUR;ZRE210..LHD..CVT..D..GEN;ZRE210..CVT..(G,N)..(GEN,RUS);MZEA11,ZRE211..LHD..(D,N)..(EUR,GEN)201901-202301

ID=13.4,OD=18.2,AIR CONDITIONER-MANUAL AIR CONDITIONER

main90068-14038iZRE211..RHD;MZEA11..6F..G;ZWE211..GCC,GEN;ZRE210..6F..GEN;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..RHD..CVT..D..GEN;MZEA11,ZRE211..CVT..(D,G).201901

ID=13.4,OD=18.2,UKRAINE SPEC

main90068-14038iMZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZWE219..GCC,GEN;ZRE210..LHD..CVT..D..GEN;ZRE210..CVT..(G,N)..(GEN,RUS);MZEA11,ZRE211..LHD..(D,N)..(EUR,GEN)202301

ID=13.4,OD=18.2,MOLDOVA SPEC

main90099-14119iZRE210..CVT..D..GCC201901-202301

ID=6.7,OD=10.3,AIR CONDITIONER-COOLER LESS

main90099-14119iZRE210..CVT..D..GCC201901-202301

ID=6.7,OD=10.3

main90099-14121iZWE211..EUR201901

ID=13.4,OD=18.2

main90099-14121iZWE211..EUR201901

ID=13.4,OD=18.2,AIR CONDITIONER-COOLER LESS

88710ETUBE & ACCESSORY ASSY, AIR CONDITIONER

main88710-02E00iZWE211..LHD..EUR201901

AIR CONDITIONER-COOLER LESS

main88710-02E10iZWE211,213..LHD..EUR201901

UKRAINE SPEC

main88710-02E10iZWE211..GCC,GEN201901

AIR CONDITIONER-COOLER LESS

main88710-02E20iZWE211..RHD201901

AIR CONDITIONER-COOLER LESS

main88710-02E30iZRE210..LHD..6F..D..EUR201901-202012

AIR CONDITIONER-COOLER LESS

main88710-02E30iZRE210..N..EUR201901-202301

main88710-02E40iZRE210..LHD..CVT..D..GEN201901-202301

AIR CONDITIONER-COOLER LESS

main88710-02E40iZRE210..N..EUR;ZRE210..6F..D..RUS;ZRE211..LHD..N..GEN;ZRE210..LHD..CVT..(GEN,RUS)202301

main88710-02E40iZRE210..LHD..6F..D..EUR201901-202301

UKRAINE SPEC

main88710-02E40iZRE210..D..RUS201901-202301

AIR CONDITIONER-MANUAL AIR CONDITIONER

main88710-02E50iZRE210..RHD..EUR201901-202012

main88710-02G20iZRE211..RHD;ZRE210..RHD..6F..N;ZRE210..RHD..D..GEN202001

AIR CONDITIONER-COOLER LESS

main88710-02G20iZRE210..RHD..CVT..N202001-202301

main88710-02G80iZRE211..N..GCC;ZRE210..CVT..D..GCC201901-202301

AIR CONDITIONER-COOLER LESS

main88710-02G80iZRE211..N..GCC;ZRE210..CVT..D..GCC202301

main88710-02G90iMZEA11..RHD202011

main88710-02J00iMZEA11..LHD..(D,N)202011-202301

main88710-02J30iZWE219..LHD..(EUR,TUR)202301

main88710-02J40iZWE219..TUR202301

MOLDOVA SPEC

main88710-02J40iZWE219..TUR202301

UKRAINE SPEC

main88710-02J50iZWE219..RHD202301

main88710-02K10iMZEA11..TUR;MZEA11..LHD..(D,N)..EUR202301

88718LCLAMP, PIPING

main88718-52280iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)202301

main88718-52280iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1201901-202301

AIR CONDITIONER-COOLER LESS

main88718-52280iZRE210..N..EUR;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

AIR CONDITIONER-MANUAL AIR CONDITIONER

88718NCLAMP, PIPING

main88718-1E150iZRE210..D..RUS201901-202301

AIR CONDITIONER-COOLER LESS

main88718-1E150iZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

AIR CONDITIONER-MANUAL AIR CONDITIONER

main88718-1E150iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)202301

88719ASENSOR, AIR CONDITIONER PRESSURE

main88719-11010iZRE210..(G,N)..RUS;MZEA11,ZRE21#,ZWE211,213..EUR,GCC,GEN201901

AIR CONDITIONER-COOLER LESS

main88719-11010iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)202301

8871802A30PIPE, COOLER REFRIGERANT SUCTION, NO.2

main88718-02A30

9010506347

main90105-06347

9010506348

main90105-06348

9010506349

main90105-06349

90105W0213

main90105-W0213

90105W0277

main90105-W0277

90105W0278

main90105-W0278

9017806026

main90178-06026

29 parts on this diagram · 7 diagrams in section
