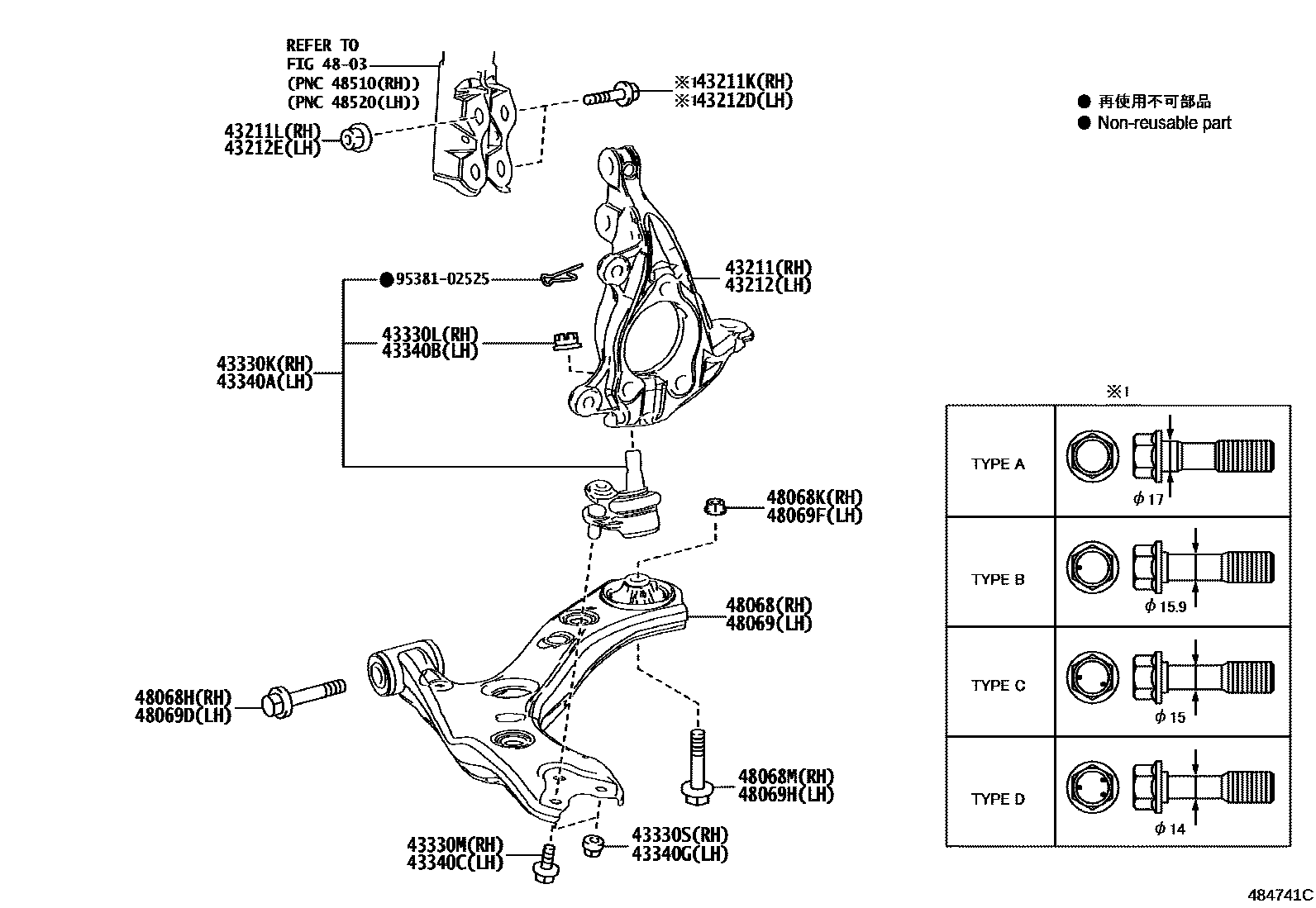

FRONT AXLE ARM & STEERING KNUCKLE

43211KNUCKLE, STEERING, RH

main43211-02420iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

43211KBOLT (FOR STEERING KNUCKLE RH)

main90105-17009iZRE210..N..EUR;ZRE210..D..RUS;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

OD=15.9,TYPE B:REFER ILLUST.

main90105-17010iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1201901-202301

OD=15,TYPE C:REFER ILLUST.

main90105-17011iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1201901-202301

OD=14,TYPE D:REFER ILLUST.

main90105-17020iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

OD=17,(J),TYPE A:REF ILL.

main90105-W0070iZRE210..N..EUR;ZRE210..D..RUS;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

OD=17,(L),TYPE A:REF ILL.

43211LNUT (FOR STEERING KNUCKLE RH)

main90178-17002iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

43212KNUCKLE, STEERING, LH

main43212-02420iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

43212DBOLT (FOR STEERING KNUCKLE LH)

main90105-17009iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

OD=15.9,TYPE B:REFER ILLUST.

main90105-17010iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)201901-202301

OD=15,TYPE C:REFER ILLUST.

main90105-17011iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

OD=14,TYPE D:REFER ILLUST.

main90105-17020iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

OD=17,(J),TYPE A:REF ILL.

main90105-W0070iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1201901-202301

OD=17,(L),TYPE A:REF ILL.

43212ENUT (FOR STEERING KNUCKLE LH)

main90178-17002iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

43330KJOINT ASSY, LOWER BALL, FRONT RH

main43330-09A50iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

43330LNUT, CASTLE (FOR FRONT LOWER BALL JOINT RH)

main90171-14003iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

43330MBOLT (FOR FRONT LOWER BALL JOINT RH)

main90105-12407iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1201901-202303

main90105-12407iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)202303

(J)

main90105-W0320iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)202303

(L)

43330SNUT (FOR FRONT LOWER BALL JOINT RH)

main90178-12019iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

43340AJOINT ASSY, LOWER BALL, FRONT LH

main43330-09A50iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

43340BNUT, CASTLE (FOR FRONT LOWER BALL JOINT LH)

main90171-14003iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

43340CBOLT (FOR FRONT LOWER BALL JOINT LH)

main90105-12407iZRE210..G..EUR;ZRE210..RHD..EUR201901-202303

main90105-12407iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)202303

(J)

main90105-W0320iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)202303

(L)

43340GNUT (FOR FRONT LOWER BALL JOINT LH)

main90178-12019iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

4803

48068ARM SUB-ASSY, FRONT SUSPENSION, LOWER NO.1 RH

main48068-02410iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

48068HBOLT(FOR FRONT SUSPENSION LOWER ARM NO.1 RH)

main90105-16091iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

48068KNUT(FOR FRONT SUSPENSION LOWER ARM NO.2 RH)

main90178-W0045iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

(L)

main90179-14068iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1201901-202301

(J)

48068MBOLT(FOR FRONT SUSPENSION LOWER ARM NO.2 RH)

main90119-W0279iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

48069ARM SUB-ASSY, FRONT SUSPENSION, LOWER NO.1 LH

main48069-02410iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

48069DBOLT(FOR FRONT SUSPENSION LOWER ARM NO.1 LH)

main90105-16091iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1201901-202301

48069FNUT(FOR FRONT SUSPENSION LOWER ARM NO.2 LH)

main90178-W0045iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

(L)

main90179-14068iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1201901-202301

(J)

48069HBOLT(FOR FRONT SUSPENSION LOWER ARM NO.2 LH)

main90119-W0279iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

9538102525

main95381-02525

24 parts on this diagram · 1 diagram in section
