E
EPC Data

BRAKE TUBE & CLAMP

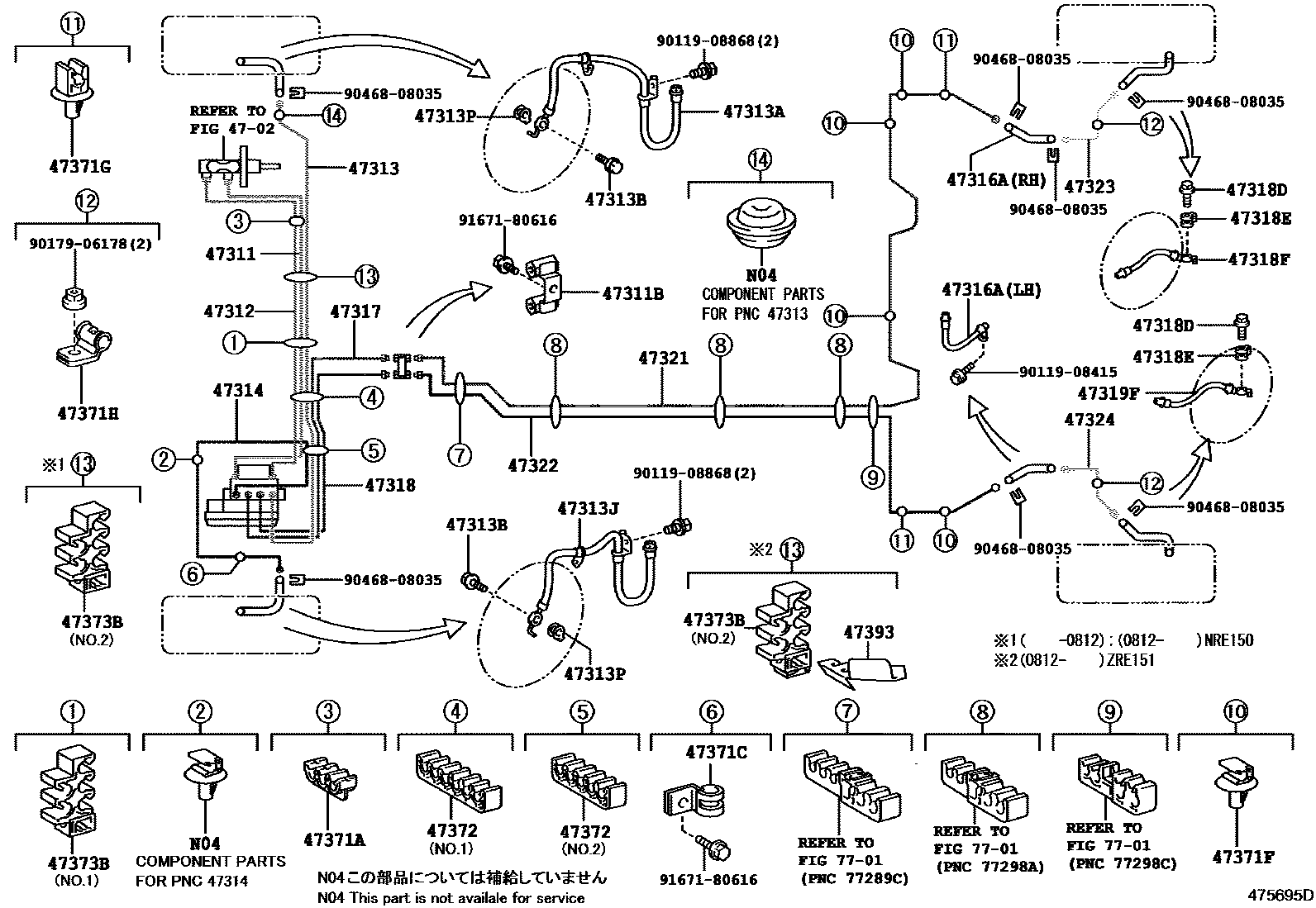

Parts diagram
4702
47311TUBE, FRONT BRAKE, NO.1
main47311-12A10i200611-200901
main47311-12A30i¥1,300200611-201002
main47311-12B40i200812-201002
main47311-1A010i¥750200611-201304
main47311-1A020i201106-201304
main47311-1A030i200611-201304
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90412-10260i¥810200611-201202
main90412-10285i¥610201202-201304
47312TUBE, FRONT BRAKE, NO.2
main47312-12490i¥550200611-201304
main47312-12510i201106-201304
main47312-12520i200611-201304
main47312-12540i200611-200901
main47312-12560i¥1,460200611-201002
main47312-12670i200812-201002
47313TUBE, FRONT BRAKE, NO.3
main47313-12660i200611-201304
main47313-12680i201106-201304
main47313-12690i200611-201304
main47313-12710i200611-200901
main47313-12730i¥1,820200611-201002
main47313-12840i200812-201002
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02E33i¥2,450200611-201207
main90947-02G30i¥2,590201207-201304
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10058i¥220200611-201304
47313JHOSE, FLEXIBLE, NO.2(FOR FRONT)
main90947-02E34i¥2,450200611-201207
main90947-02G31i¥2,590201207-201304
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-50020i¥280200611-201304
47314TUBE, FRONT BRAKE, NO.4
main47314-12540i¥1,300200611-201304
main47314-12560i201106-201304
main47314-12570i200611-201304
main47314-12590i¥1,460200611-201002
main47314-12610i¥1,460200611-201002
47316AHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
main90947-02E31i¥1,290200611-201207
LH
main90947-02E32i¥1,290200611-201207
RH
main90947-02F85i¥1,170201207-201304
LH
main90947-02F86i¥1,170201207-201304
RH
47317TUBE, FRONT BRAKE, NO.7
main47317-12300i200611-201304
main47317-12320i201106-201304
main47317-12330i200611-201304
main47317-12350i200611-201002
main47317-12370i¥940200611-200708
sub47317-12460¥940
main47317-12460i¥940200709-201002
47318TUBE, FRONT BRAKE, NO.8
main47318-12440i200611-201304
main47318-12460i201106-201304
main47318-12470i200611-201304
main47318-12490i200611-201002
main47318-12510i200611-200708
sub47318-12600¥940
main47318-12600i¥940200709-201002
47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)
main90401-10058i¥220200611-201304
47318EGASKET(FOR REAR FLEXIBLE HOSE)
main47389-50020i¥280200611-201304
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-02E30i¥1,290200611-201207
main90947-02F87i¥1,170201207-201304
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-02E30i¥1,290200611-201207
main90947-02F87i¥1,170201207-201304
47321TUBE, REAR BRAKE, NO.1
main47321-12290i¥3,760200611-201304
sub47321-12430¥3,140
47322TUBE, REAR BRAKE, NO.2
main47322-12450i¥3,080200611-201304
sub47322-12590¥2,560
47323TUBE, REAR BRAKE, NO.3
main47323-12230i¥750200611-201304
sub47323-47050¥510
47324TUBE, REAR BRAKE, NO.4
main47324-12190i¥750200611-201304
sub47324-47050¥510
47371ACLAMP, BRAKE TUBE, NO.1
main90464-00868i¥110200611-201304
47371CCLAMP, BRAKE TUBE, NO.7
main90461-10781i¥160200611-201002
47371FCLAMP, BRAKE TUBE, NO.10
main90949-01D17i¥110200611-201304
47371GCLAMP, BRAKE TUBE, NO.11
main90949-01D29i¥200200611-201304
47371HCLAMP, BRAKE TUBE, NO.12
main90461-10837i¥190200611-201202
main90461-10843i¥200201202-201304
47372CLAMP, BRAKE TUBE, NO.2
main90464-00890i¥410200611-201002
NO.1
main90464-00890i¥410200611-200901
main90464-00898i¥280201106-201304
main90464-00900i¥330200611-201002
NO.2
main90464-00900i¥330200611-201304
47373BCLAMP, BRAKE TUBE, NO.3
main90461-10781i¥160200611-201202
main90461-10843i¥200201202-201304
main90949-01D32i200812-201002
NO.2
main90949-01D45i¥320200803-201002
NO.1
main90949-01D45i¥320200611-200901
NO.1 & NO.2
main90949-01D68i¥230200803-201002
NO.2
47393INSULATOR, BRAKE TUBE HEAT
main47393-12020i200812-201002
main47393-20030i¥280200812-201002
7701
9011908415
main90119-08415¥90
9011908868
main90119-08868¥70
9017906178
main90179-06178¥100
9046808035
main90468-08035¥110
9167180616
main91671-80616¥60

35 parts on this diagram · 8 diagrams in section
