HOOD LOCK & HINGE

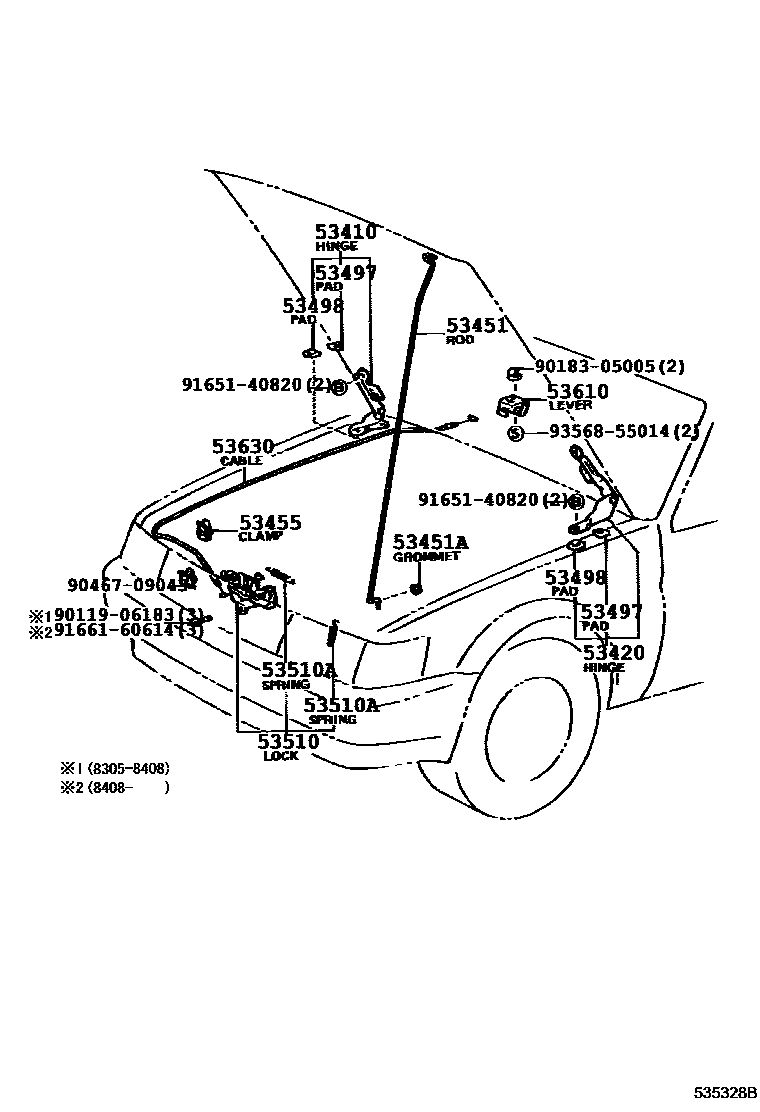

Parts diagram
53410HINGE ASSY, HOOD, RH
main53410-12060i198305-198408
PAD T=1.0
main53410-12070i198408-198504
PAD T=1.0
main53410-12070i198504-198707
main53410-12090i198305-198408
PAD T=2.0
main53410-12100i198408-198504
PAD T=2.0
53420HINGE ASSY, HOOD, LH
main53420-12050i198305-198408
PAD T=1.0
main53420-12060i198504-198707
main53420-12060i198408-198504
PAD T=1.0
main53420-12080i198305-198408
PAD T=2.0
main53420-12090i198408-198504
PAD T=2.0
53451ROD, HOOD SUPPORT
main53451-12030i198305-198707
53451AGROMMET(FOR HOOD SUPPORT ROD)
main90480-15002i198305-198707
53455CLAMP, HOOD SUPPORT ROD
main53455-12030i198305-198707
53497PAD, HOOD HINGE, NO.1
main53497-12010i198510-198707
T=1.0
main53497-12010i198305-198510
T=1.0,T=1.0
main53497-12020i198305-198510
T=2.0,T=2.0
53498PAD, HOOD HINGE, NO.2
main53498-12010i198305-198510
T=1.0
main53498-12010i198510-198707
main53498-12020i198305-198510
T=2.0
53510LOCK ASSY, HOOD
main53510-12240i198305-198505
main53510-12250i198305-198505
main53510-12270i198308-198707
main53510-12320i198505-198704
main53510-12330i198505-198704
53510ASPRING, TENSION(FOR HOOD LOCK)
main90506-09031i198305-198704
WD=0.9,CW=26.5,L=39.6
main90506-09032i198308-198707
WD=0.9,CW=21.25,L=34.4
main90506-20008i198305-198707
WD=2.0,CW=17,L=60.0
main90506-20054i198701-198704
WD=2.0,CW=17,L=60.0
53610LEVER ASSY, HOOD LOCK RELEASE
main53601-12030-01i198505-198707
BLACK,BLACK,TRIM2#
main53601-12030-02i198305-198505
DEEP MAROON,RED/MAROON,TRIM3#
main53601-12030-14i198305-198707
BLUE,BLUE,TRIM8#
53630CABLE ASSY, HOOD LOCK CONTROL
main53630-12190i198305-198505
main53630-12220i198305-198707
9011906183
9018305005
9046709043
9165140820
9166160614
9356855014

17 parts on this diagram · 1 diagram in section
