FUEL TANK & TUBE

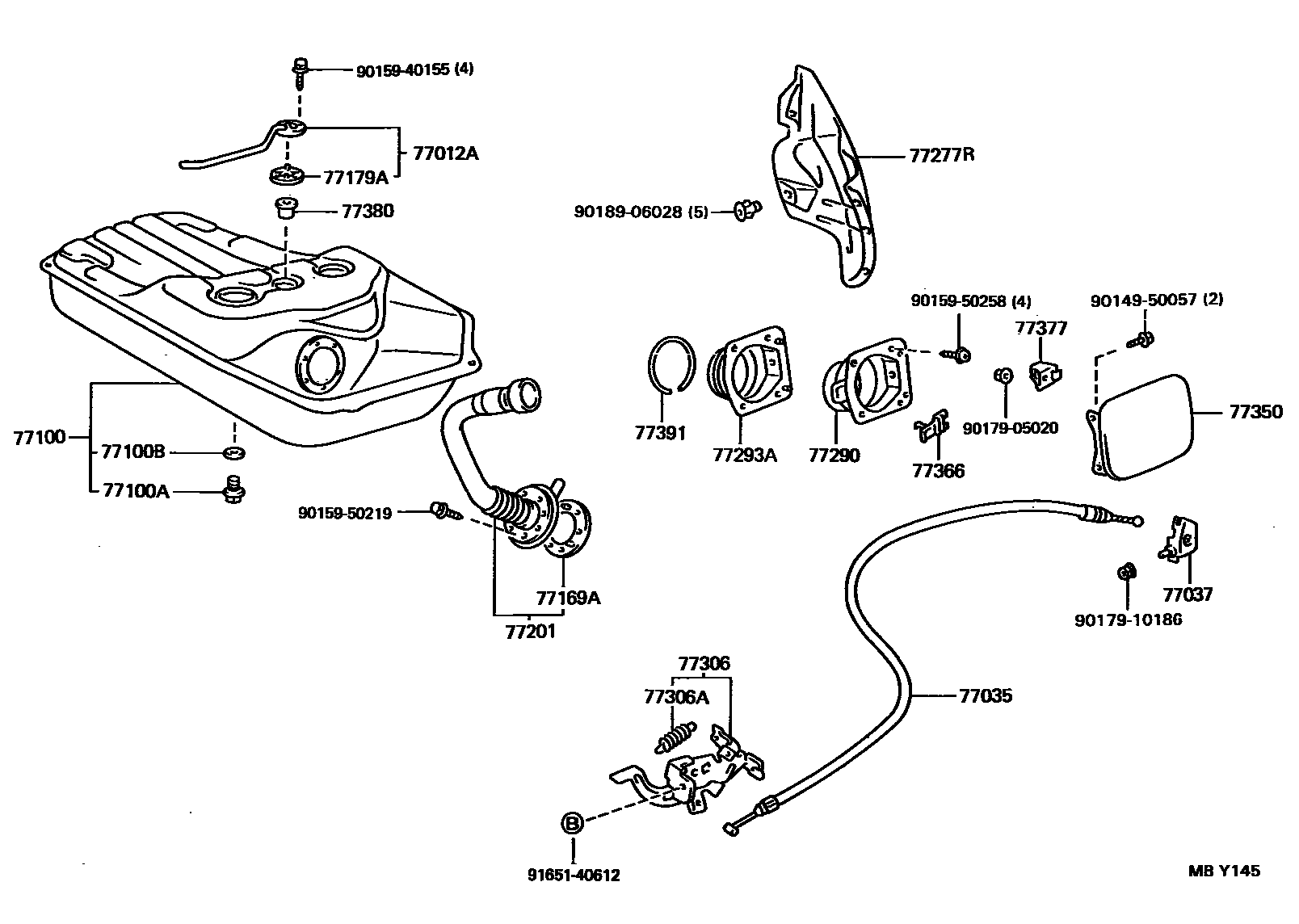

Parts diagram
77012ATUBE SUB-ASSY, FUEL TANK BREATHER, NO.1
main77012-12060i199009-199308
77035CABLE SUB-ASSY, FUEL LID LOCK CONTROL
main77035-12260i199009-199308
77037LOCK SUB-ASSY, FUEL FILLER OPENING LID
main77037-12050i199009-199308
77100TANK ASSY, FUEL
main77001-19565i199009-199308
77100APLUG(FOR FUEL TANK)
main90341-20004i199009-199308
77100BGASKET(FOR FUEL TANK)
main90430-20007i199009-199308
77169AGASKET, FUEL SUCTION TUBE SET
main77169-12020i199009-199308
77179AGASKET, FUEL TANK BREATHER TUBE
main77179-16010i199009-199308
77201PIPE SUB-ASSY, FUEL TANK INLET
main77201-12370i199009-199308
77277RPROTECTOR, FUEL TANK FILLER PIPE
main77277-12110i199009-199308
77290SHIELD ASSY, FUEL TANK FILLER PIPE
main77291-12070i199009-199308
77293ASHIELD, FUEL TANK FILLER PIPE, NO.3
main77293-12040i199009-199308
77306LEVER SUB-ASSY, FUEL LID LOCK OPEN
main77306-13030i199009-199308
77306ASPRING, FUEL LID OPEN LEVER
main90506-09004i199009-199308
77350LID ASSY, FUEL FILLER OPENING
main77350-12240i199009-199308
77366SPRING, FUEL FILLER OPENING LID HINGE
main77360-12010i199009-199308
77377RETAINER, FUEL FILLER OPENING LID LOCK
main77377-12040i199009-199308
77380VALVE ASSY, FUEL CUT OFF
main77380-14020i199009-199308
77391RING, FUEL INLET BOX
main77391-14020i199009-199308
9014950057
9015940155
9015950219
9015950258
9017905020
9017910186
9018906028
9165140612

27 parts on this diagram · 3 diagrams in section
