STARTER

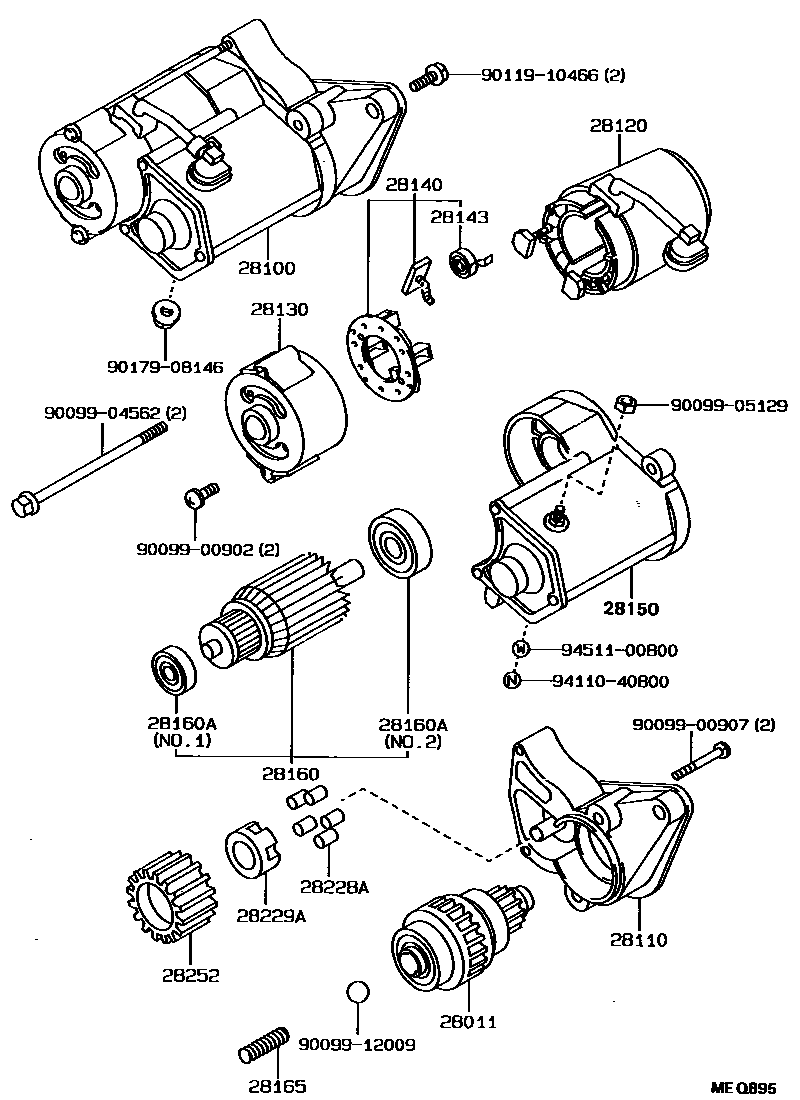

Parts diagram
28011CLUTCH SUB-ASSY, STARTER
main28011-26042i199009-199308
28100STARTER ASSY
main28100-16080i199009-199208
12V 1.0KW
main28100-16090i199009-199308
12V 1.4KW
main28100-16090i199009-199208
12V 1.4KW,COLD SPEC
28110HOUSING ASSY, STARTER DRIVE
main28110-16080i199009-199208
main28110-16090i199009-199208
COLD SPEC
main28110-16090i199009-199308
28120YOKE ASSY, STARTER
main28120-15090i199009-199308
main28120-15090i199009-199208
COLD SPEC
main28120-26071i199009-199208
28130FRAME ASSY, STARTER COMMUTATOR END
main28130-16080i199009-199208
main28130-16090i199009-199308
main28130-16090i199009-199208
COLD SPEC
28140HOLDER ASSY, STARTER BRUSH
main28140-15090i199009-199208
COLD SPEC
main28140-15090i199009-199308
main28140-26070i199009-199208
28143SPRING, STARTER BRUSH
main90099-17112i199009-199308
28150SWITCH ASSY, MAGNET STARTER
main28150-16080i199009-199208
main28150-16090i199009-199208
COLD SPEC
main28150-16090i199009-199308
28160ARMATURE ASSY, STARTER
main28160-15090i199009-199308
main28160-15090i199009-199208
COLD SPEC
main28160-26071i199009-199208
28160ABEARING, STARTER ARMATURE
main28253-45020i199009-199208
NO.1
main90099-10113i199009-199208
NO.2
main90099-10143i199009-199308
NO.2
main90099-10143i199009-199208
COLD SPEC,NO.2
main90099-10144i199009-199208
COLD SPEC,NO.1
main90099-10144i199009-199308
NO.1
28165SPRING, STARTER MAGNET SWITCH RETURN
main28165-26040i199009-199308
28228AROLLER, STARTER CLUTCH
main28228-26040i199009-199308
28229ARETAINER, STARTER IDLE GEAR
main28229-26040i199009-199308
28252GEAR, STARTER IDLE
main28254-45020i199009-199308
9009900902
9009900907
9009904562
9009905129
9009912009
9011910466
9017908146
9411040800
9451100800

23 parts on this diagram · 2 diagrams in section
