HEATING & AIR CONDITIONING - COOLER UNIT

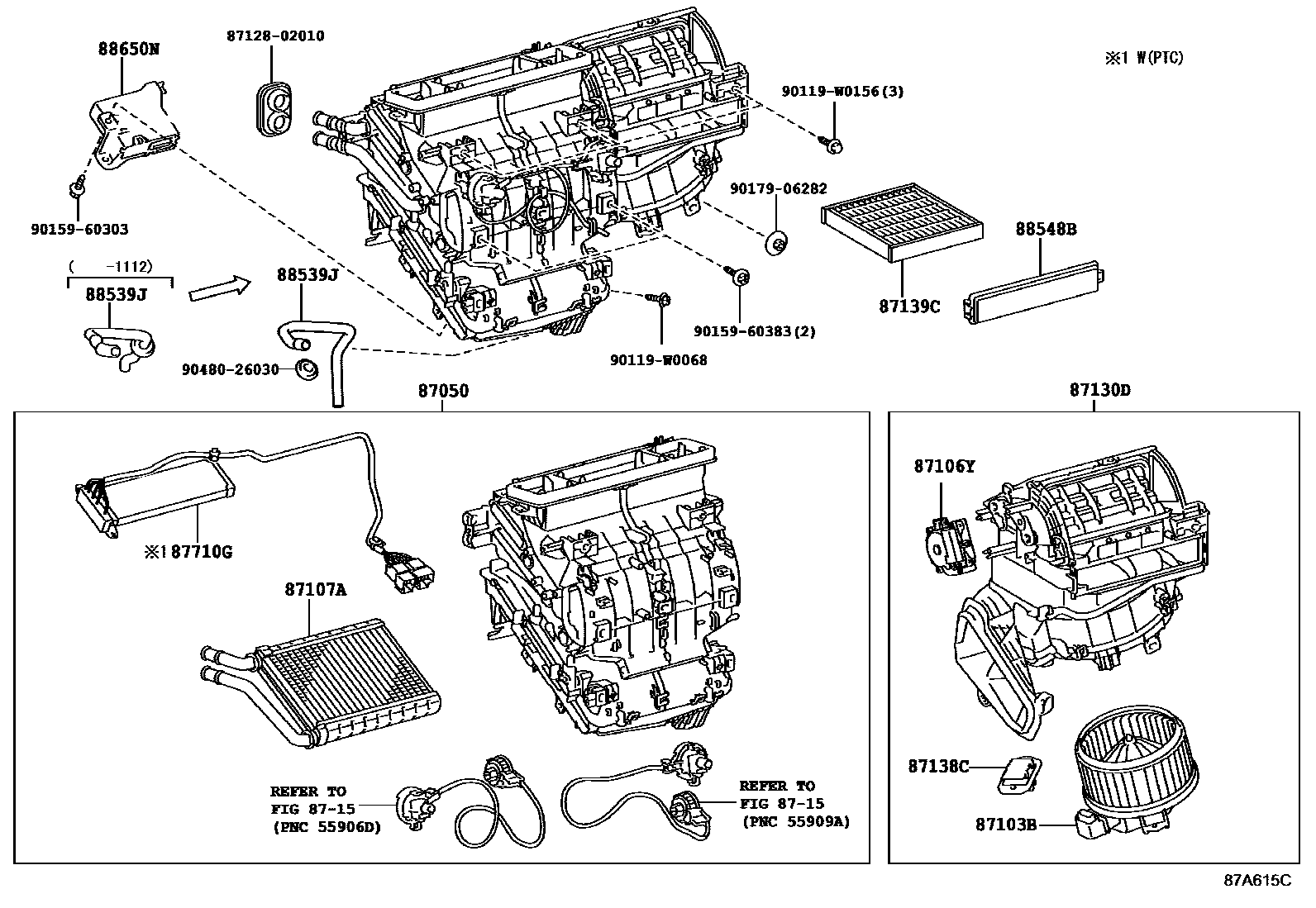

Parts diagram
87050RADIATOR ASSY, AIR CONDITIONER
main87050-02E50supersedes 87050-02E70i201503-201601
main87050-02E60i201503-201601
main87050-02411supersedes 87050-02851i201601-201710
REGULAT.COMPL.LBL&NAME PL-EUROPE NTA NAME PLATE&AIR CONDITIONER-MANUAL AIR CONDITIONER
main87050-02791supersedes 87050-02N01i201601-201710
REGULAT.COMPL.LBL&NAME PL-EUROPE NTA NAME PLATE
main87050-02800i201503-201601
AIR CONDITIONER-AUTO AIR CONDITIONER
main87050-02881supersedes 87050-02A11i201601-201710
REGULAT.COMPL.LBL&NAME PL-EUROPE NTA NAME PLATE&COLD AREA SPEC&AIR CONDITIONER-MANUAL AIR CONDITIONER
main87050-02890i201211-201503
AIR CONDITIONER-AUTO AIR CONDITIONER
main87050-02A00supersedes 87050-02870i201211-201503
ENGINE-1AD-FTV(DPF)&EXHAUST EMISSION CONTROL-EUROPE STEP4 HIGH-SULFUR DEISEL SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER
main87050-02A21supersedes 87050-02M61i201601-201710
COLD AREA SPEC&AIR CONDITIONER-WITHOUT
main87050-02D91supersedes 87050-02N01i201601-201710
REGULAT.COMPL.LBL&NAME PL-EUROPE NTA NAME PLATE&AIR CONDITIONER-WITHOUT
main87050-02E51supersedes 87050-02P21i201601-201710
REGULAT.COMPL.LBL&NAME PL-EUROPE NTA NAME PLATE
main87050-02E71i201601-201710
REGULAT.COMPL.LBL&NAME PL-EUROPE NTA NAME PLATE&AIR CONDITIONER-WITHOUT
main87050-02M71supersedes 87050-02N01i201601-201710
COLD AREA SPEC
main87050-02M81supersedes 87050-02M61i201601-201710
COLD AREA SPEC
main87050-02T21i201601-201710
COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER
main87050-02T31i201601-201710
AIR CONDITIONER-AUTO AIR CONDITIONER
main87050-02T41supersedes 87050-02M61i201601-201710
AIR CONDITIONER-AUTO AIR CONDITIONER
main87050-02T51supersedes 87050-02M61i201601-201710
COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER
main87050-05700i201601-201710
REGULAT.COMPL.LBL&NAME PL-EUROPE NTA NAME PLATE
main87050-05790supersedes 87050-02M61i201601-201710
REGULAT.COMPL.LBL&NAME PL-EUROPE NTA NAME PLATE&COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER
main87050-05800supersedes 87050-02M61i201601-201710
REGULAT.COMPL.LBL&NAME PL-EUROPE NTA NAME PLATE&COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER
main87050-05820i201601-201710
REGULAT.COMPL.LBL&NAME PL-EUROPE NTA NAME PLATE&AIR CONDITIONER-AUTO AIR CONDITIONER
main87050-05840supersedes 87050-02S21i201601-201710
REGULAT.COMPL.LBL&NAME PL-EUROPE NTA NAME PLATE
main87050-0F320supersedes 87050-02851i201601-201710
AIR CONDITIONER-MANUAL AIR CONDITIONER
main87050-0F330supersedes 87050-02A11i201601-201710
REGULAT.COMPL.LBL&NAME PL-EUROPE NTA NAME PLATE&AIR CONDITIONER-MANUAL AIR CONDITIONER
87103BMOTOR SUB-ASSY, BLOWER W/FAN
main87103-02120supersedes 87103-02130i200902-201007
main87103-02140i200902-201007
main87103-02150i201211-201503
AIR CONDITIONER-AUTO AIR CONDITIONER
87106YSERVO SUB-ASSY, DAMPER(FOR RECIRCULATION & FRESH)
main87106-02150i201007-201207
main87106-02170i201211-201310
main87106-02260i201503-201710
main87106-02300supersedes 87106-02160i201301-201503
ENGINE-1AD-FTV(DPF)&EXHAUST EMISSION CONTROL-EUROPE STEP4 WITHOUT(ON BOARD DIAGNOSIS)&AIR CONDITIONER-WITHOUT
main87106-02180i201211-201503
AIR CONDITIONER-AUTO AIR CONDITIONER
87107AUNIT SUB-ASSY, HEATER RADIATOR
main87107-02150i200902-201007
87130DBLOWER ASSY
main87130-02251supersedes 87130-0F110i200902-201007
main87130-02261supersedes 87130-02281i201211-201503
ENGINE-1AD-FTV(DPF)&EXHAUST EMISSION CONTROL-EUROPE STEP4 WITHOUT(ON BOARD DIAGNOSIS)&AIR CONDITIONER-WITHOUT
main87130-02291supersedes 87130-02301i201503-201601
COLD AREA SPEC&AIR CONDITIONER-WITHOUT
main87130-02311i201211-201503
COLD AREA SPEC&ENGINE-1AD-FTV(DPF)&EXHAUST EMISSION CONTROL-EUROPE STEP4 HIGH-SULFUR DEISEL SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER
main87130-02321i201211-201503
ENGINE-1AD-FTV(DPF)&EXHAUST EMISSION CONTROL-EUROPE STEP4 HIGH-SULFUR DEISEL SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER
main87130-02A30i201601-201710
COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER
main87130-02A70supersedes 87130-02890i201604-201710
COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER
87138CRESISTOR, BLOWER
main87138-02090i201007-201211
main87138-02100i200902-201007
87139CFILTER, CLEAN AIR
main87139-02020i201007-201111
main87139-0D070i201503
POLLEN FILTER
main87139-50100i201503
*DPF
8715
87710GQUICK HEATER ASSY
main87710-02010i201211-201503
ENGINE-1AD-FTV(DPF)&EXHAUST EMISSION CONTROL-EUROPE STEP4 WITHOUT(ON BOARD DIAGNOSIS)&AIR CONDITIONER-WITHOUT
main87710-02020i201211-201503
COLD AREA SPEC&AIR CONDITIONER-WITHOUT
main87710-02070i201503
main87710-02100i201211-201503
88539JHOSE, DRAIN COOLER
main88539-02100i200902-201007
main88539-02110i201007-201111
main88539-02250i201112-201211
main88539-02260i201503
88548BCASE, AIR FILTER
main88548-02060i201211-201503
main88548-02070i201503
88650NAMPLIFIER ASSY, AIR CONDITIONER
main88650-0F090i200902-201007
COLD AREA SPEC
main88650-0F100i201211-201503
COLD AREA SPEC
main88650-0F150i201211-201401
COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER
main88650-0F151i201401-201503
COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER
main88650-0F160i201211-201401
COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER
main88650-0F161i201401-201503
COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER
main88650-0F190supersedes 88650-0F200i201401-201503
AIR CONDITIONER-WITHOUT
main88650-0F250i201503-201601
COLD AREA SPEC
main88650-0F260supersedes 88650-0F270i201503-201601
COLD AREA SPEC
main88650-0F111i200902-201007
COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER
main88650-0F121i200902-201007
COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER
main88650-0F280supersedes 88650-0F310i201601-201604
REGULAT.COMPL.LBL&NAME PL-EUROPE NTA NAME PLATE
main88650-0F281i201605
REGULAT.COMPL.LBL&NAME PL-EUROPE NTA NAME PLATE
main88650-0F290supersedes 88650-0F320i201601-201604
REGULAT.COMPL.LBL&NAME PL-EUROPE NTA NAME PLATE
main88650-0F291supersedes 88650-0F090i201605
REGULAT.COMPL.LBL&NAME PL-EUROPE NTA NAME PLATE&COLD AREA SPEC
main88650-0F300supersedes 88650-0F330i201601-201604
REGULAT.COMPL.LBL&NAME PL-EUROPE NTA NAME PLATE&COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER
main88650-0F301i201605
REGULAT.COMPL.LBL&NAME PL-EUROPE NTA NAME PLATE&COLD AREA SPEC&AIR CONDITIONER-AUTO AIR CONDITIONER
8712802010GROMMET, HEATER
90119W0068
90119W0156
9015960303
9015960383
9017906282
9048026030

19 parts on this diagram · 13 diagrams in section
