REAR DISC BRAKE CALIPER & DUST COVER

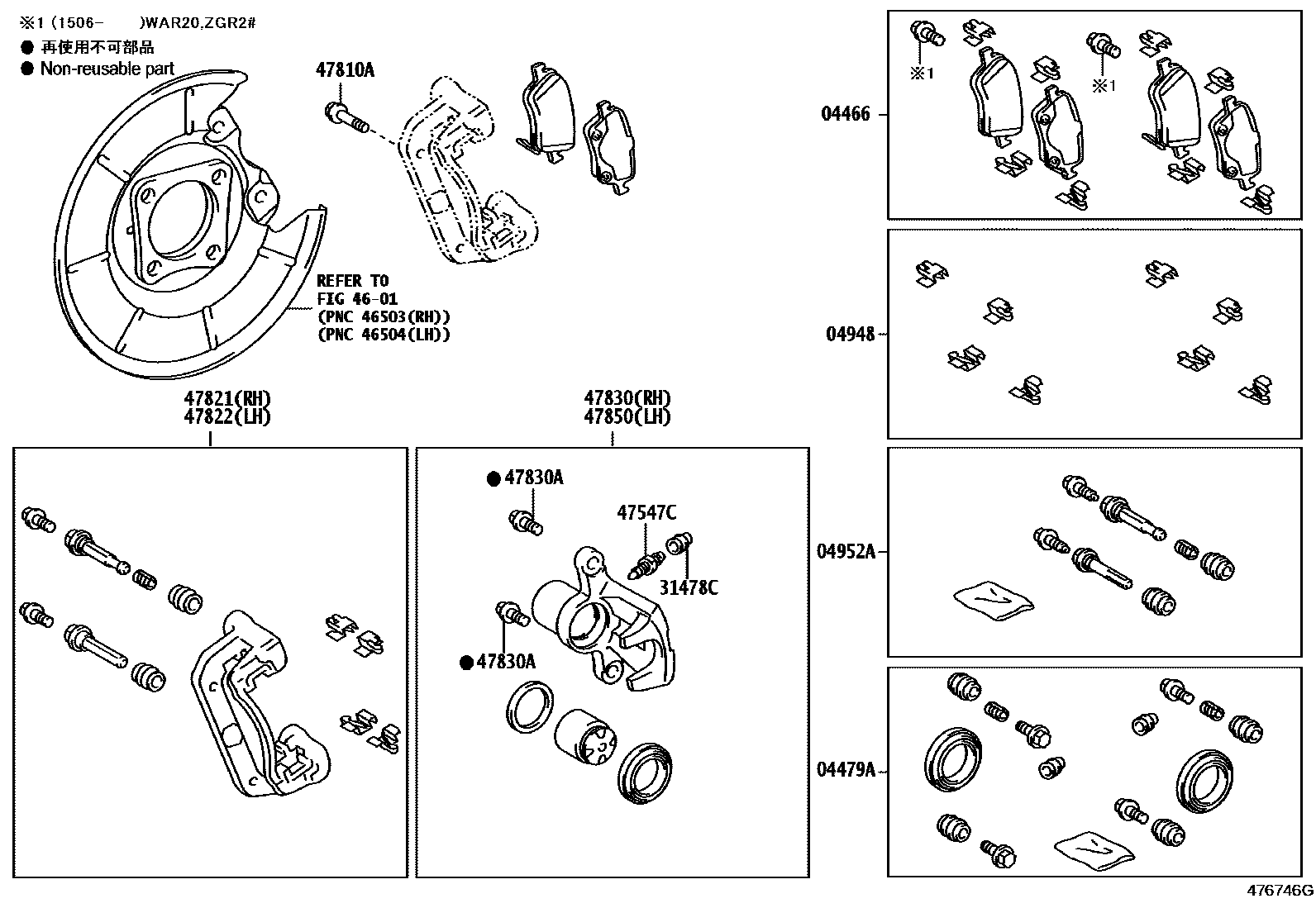

Parts diagram
04466PAD KIT, DISC BRAKE, REAR
main04466-0F010i200902-201506
main04466-0F011i201506
04479ACYLINDER KIT, DISC BRAKE, REAR
main04479-0F020i200902-201503
04948FITTING KIT, DISC BRAKE, REAR
main04948-0F010i200902-201503
04952APIN KIT, REAR DISC BRAKE CYLINDER SLIDE
main04956-0F020i200902-201503
31478CCAP, BLEEDER PLUG(FOR REAR DISC BRAKE)
main90069-39001i¥170200902-201503
4601
47547CPLUG, BLEEDER(FOR REAR DISC BRAKE)
main90069-39000i¥310200902-201503
47810ABOLT, HEXAGON(FOR REAR CALIPER)
main90105-10263i¥190200902-201211
main90105-10576i¥100201211-201503
47821MOUNTING, REAR DISC BRAKE CYLINDER, RH
main47821-09050i200902-201503
47822MOUNTING, REAR DISC BRAKE CYLINDER, LH
main47822-09050i200902-201503
47830CYLINDER ASSY, DISC BRAKE, REAR RH
main47830-0F020i200902-201503
47830ABOLT(FOR REAR DISC BRAKE)
main47715-05060i¥750201211-201503
sub47715-28060¥620
47850CYLINDER ASSY, DISC BRAKE, REAR LH
main47850-0F020i200902-201503

13 parts on this diagram · 1 diagram in section
