BRAKE PEDAL & BRACKET

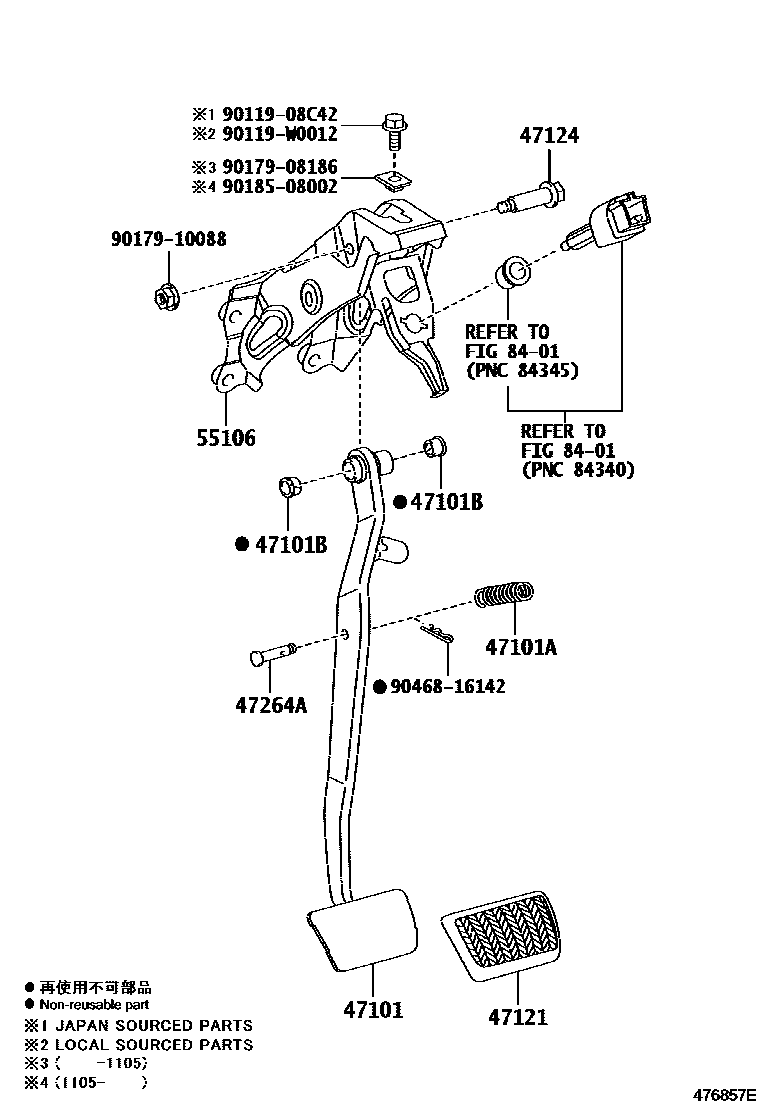

Parts diagram
47101PEDAL SUB-ASSY, BRAKE
main47101-12710i201409-201503
main47101-12720i201409-201503
main47101-20700i200902-201409
main47101-20710i200902-201409
main47101-20720i200902-201503
main47101-20730i200902-201503
47101ASPRING(FOR BRAKE PEDAL RETURN)
main90507-15005i200902-201301
main90507-15007i201302-201503
47101BBUSH(FOR BRAKE PEDAL)
main90386-13015i200902-201503
47121PAD, BRAKE PEDAL
main31321-42010i200902-201503
main47121-42010i200902-201503
47124SHAFT, BRAKE PEDAL
main90109-10174i200902-201503
47264APIN(FOR PUSH ROD)
main47148-33011i201306-201503
main90249-08256i200902-201305
55106SUPPORT SUB-ASSY, BRAKE PEDAL
main55106-12680i200902-201503
main55106-12690i200902-201503
8401
9011908C42
90119W0012
9017908186
9017910088
9018508002
9046816142

14 parts on this diagram · 1 diagram in section
