REAR DISC BRAKE CALIPER & DUST COVER

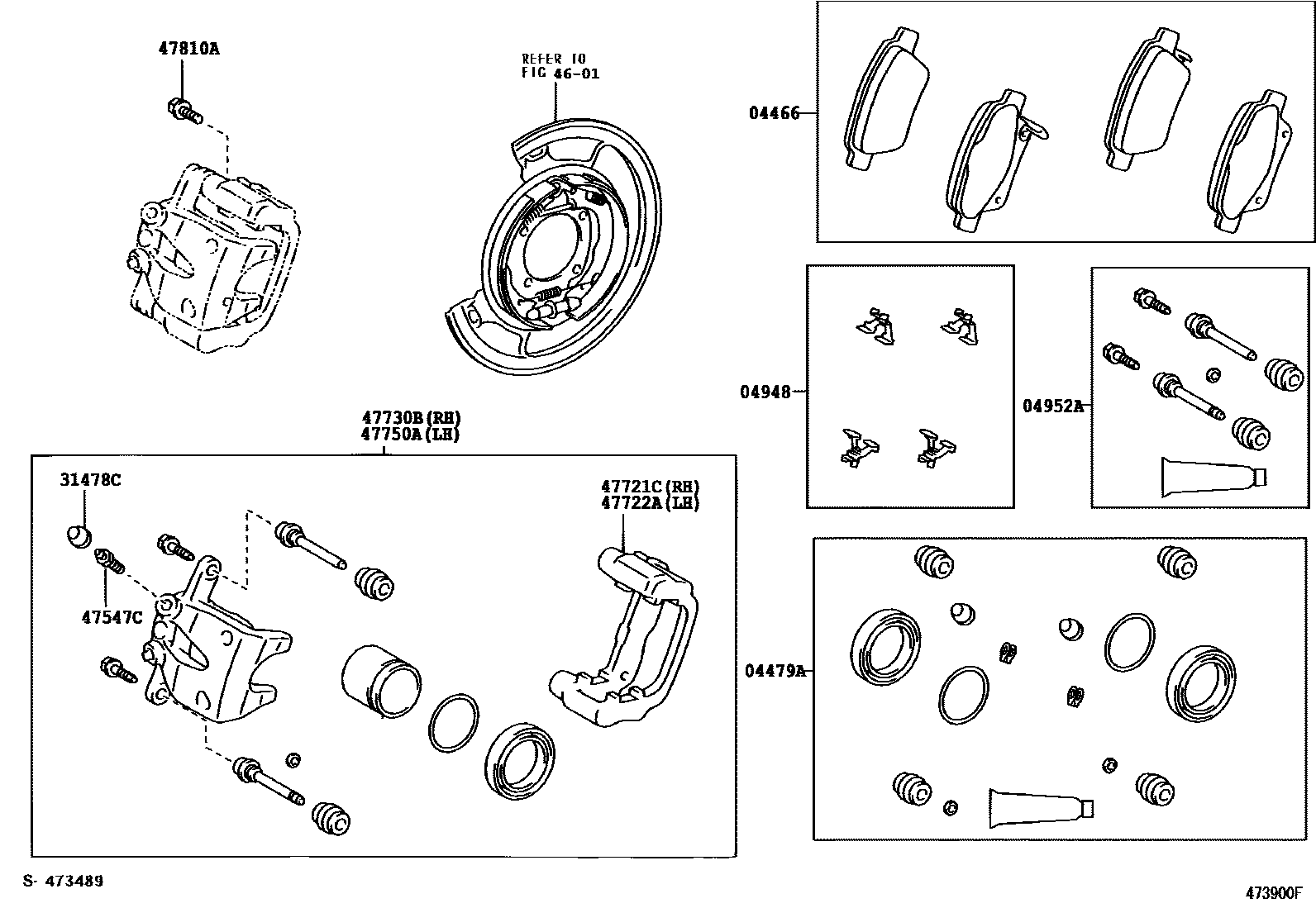

Parts diagram
04466PAD KIT, DISC BRAKE, REAR
main04466-05010i¥7,500200402-200705
MARK TEXTAR T4148
04479ACYLINDER KIT, DISC BRAKE, REAR
main04479-05080i¥3,130200402-200705
04948FITTING KIT, DISC BRAKE, REAR
main04948-05010i¥2,760200402-200705
04952APIN KIT, REAR DISC BRAKE CYLINDER SLIDE
main04956-05010i¥8,400200705
main04956-05020i¥8,100200402-200705
sub04956-05010¥8,400
31478CCAP, BLEEDER PLUG(FOR REAR DISC BRAKE)
main31478-05030i¥220200402-200705
4601
47547CPLUG, BLEEDER(FOR REAR DISC BRAKE)
main47547-05020i¥260200402-200705
47721CMOUNTING, REAR DISC BRAKE CYLINDER, RH
main47721-05070i¥8,400200402-200705
47722AMOUNTING, REAR DISC BRAKE CYLINDER, LH
main47722-05040i¥8,400200402-200705
47730BCYLINDER ASSY, REAR DISC BRAKE, RH
main47730-05070i¥41,500200402-200408
sub47730-05071¥41,500
main47730-05071i¥41,500200409-200705
47750ACYLINDER ASSY, DISC BRAKE, REAR LH
main47750-05070i¥41,500200402-200408
sub47750-05071¥41,500
main47750-05071i¥41,500200409-200705
47810ABOLT, HEXAGON(FOR REAR CALIPER)
main90105-10263i¥190200402-200705

12 parts on this diagram · 1 diagram in section
