LUGGAGE COMPARTMENT DOOR & LOCK

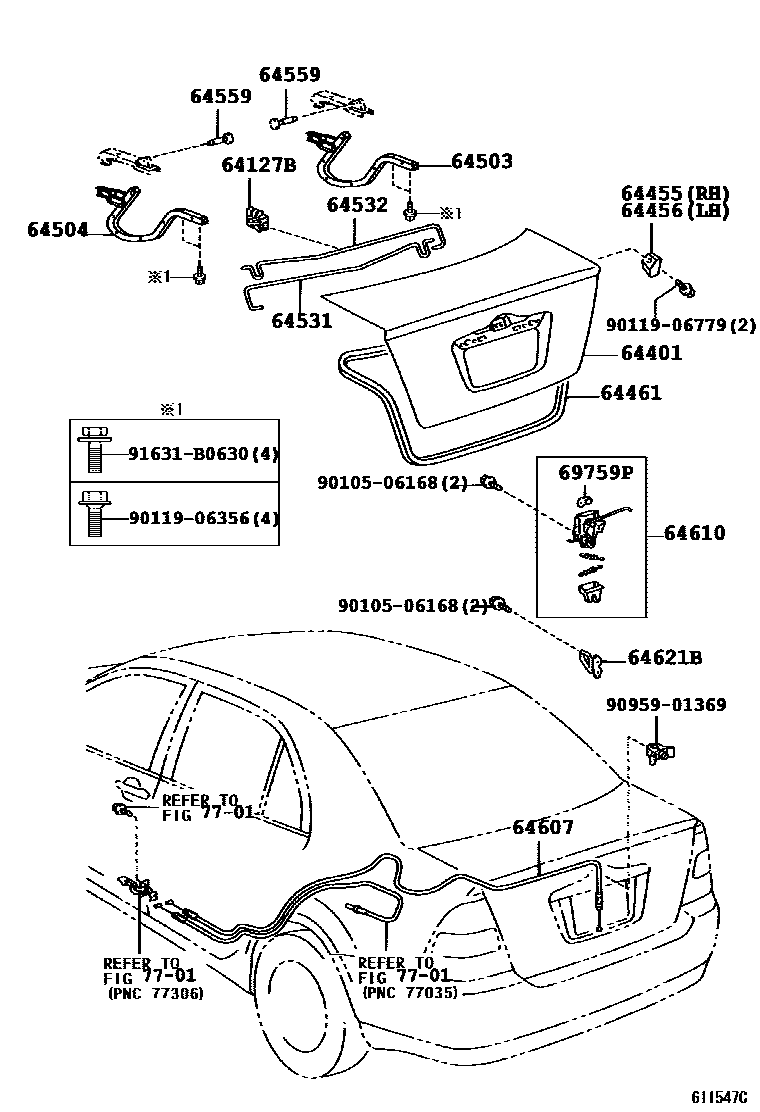

Parts diagram
64127BSUPPORT, LUGGAGE COMPARTMENT DOOR TORSION BAR
main64127-33041i200201-200406
64401PANEL SUB-ASSY, LUGGAGE COMPARTMENT DOOR
main64401-02070i200201-200301
main64401-02071i200301-200406
main64401-02120i200201-200301
main64401-02121i200301-200406
64455CUSHION, LUGGAGE COMPARTMENT DOOR SIDE, RH
main64455-12010i200201-200406
64456CUSHION, LUGGAGE COMPARTMENT DOOR SIDE, LH
main64456-12010i200201-200406
64461WEATHERSTRIP, LUGGAGE COMPARTMENT DOOR
main64461-02090i200201-200408
main64461-02091i200309-200406
64503ARM SUB-ASSY, LUGGAGE COMPARTMENT DOOR HINGE, RH
main64503-02040i200201-200406
64504ARM SUB-ASSY, LUGGAGE COMPARTMENT DOOR HINGE, LH
main64503-02040i200201-200406
64531BAR, LUGGAGE DOOR HINGE TORSION, RH
main64531-02060i200201-200406
64532BAR, LUGGAGE DOOR HINGE TORSION, LH
main64532-02060i200201-200406
64559PIN, LUGGAGE DOOR HINGE
main64559-12040i200201-200406
64607CABLE SUB-ASSY, LUGGAGE DOOR LOCK CONTROL
main64607-02080i200201-200406
64610LOCK ASSY, LUGGAGE COMPARTMENT DOOR
main64610-02080i200301-200406
(L)
main64610-02080i200406
main64610-12350i200301-200406
(J)
main64610-12350i200201-200301
64621BSTRIKER, LUGGAGE COMPARTMENT DOOR LOCK
main64621-12070i200201-200406
69759PSNAP, DOOR LOCK CONTROL LINK
main69759-24050i200201-200406
7701
9010506168
9011906356
9011906779
9095901369
91631B0630

20 parts on this diagram · 2 diagrams in section
