FLOOR PAN & LOWER BACK PANEL

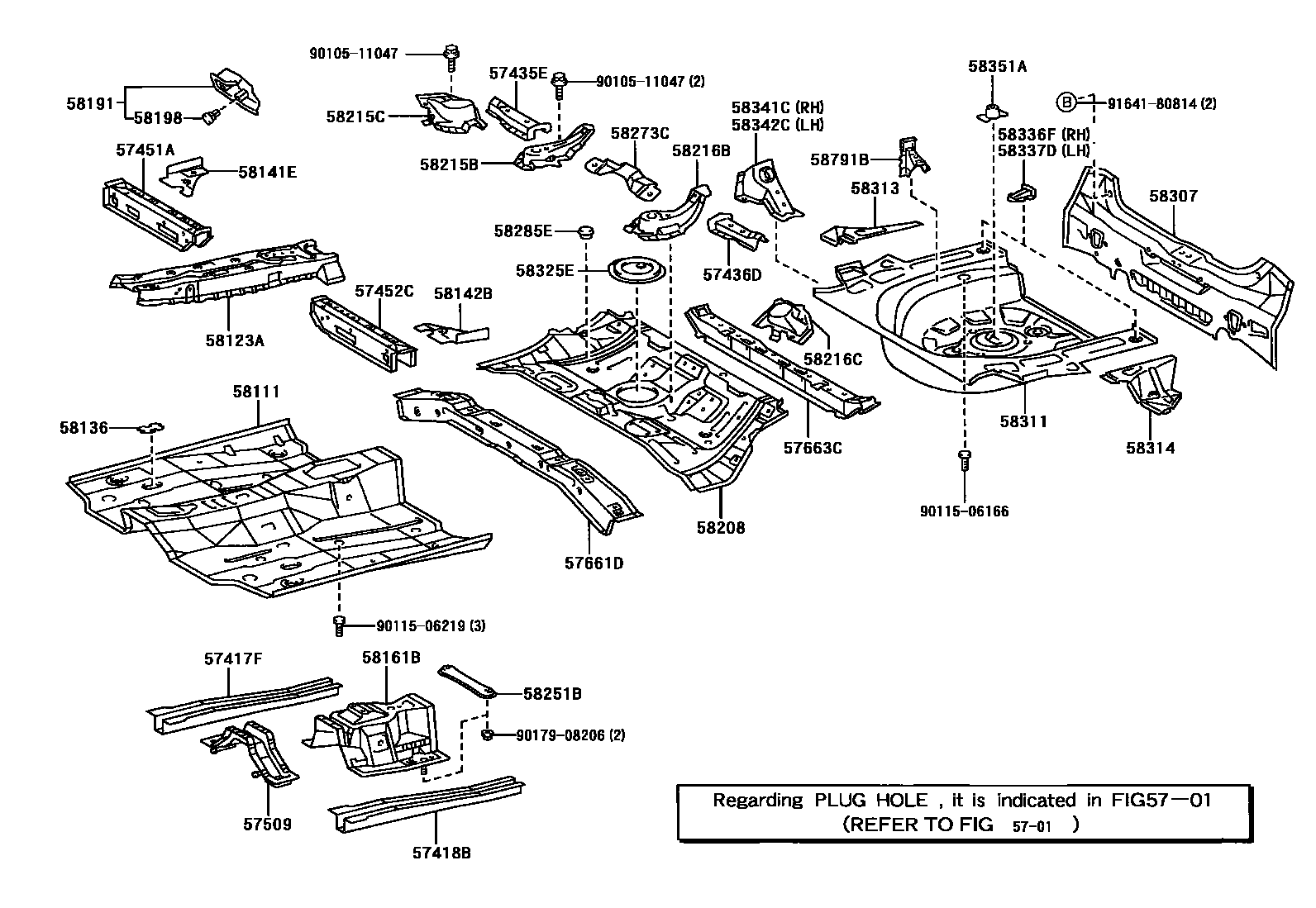

Parts diagram
5701
57417FREINFORCEMENT, FRONT FLOOR UNDER, RH
main57417-13020i¥4,690200109-200401
57418BREINFORCEMENT, FRONT FLOOR UNDER, LH
main57418-13020i¥4,690200109-200401
57435EMEMBER, CENTER FLOOR SIDE, RH
main57435-13020i¥2,110200109-200401
57436DMEMBER, CENTER FLOOR SIDE, LH
main57436-13010i¥1,650200109-200401
57451AMEMBER, FRONT FLOOR CROSS, RH
main57451-12191i¥4,630200109-200211
sub57451-12192¥3,870
main57451-12192i¥3,870200211-200401
sub57051-12020¥4,800
57452CMEMBER, FRONT FLOOR CROSS, LH
main57452-12021i¥4,790200109-200401
main57452-12031i¥4,800200110-200401
W(VSC)
57509REINFORCEMENT SUB-ASSY, FRONT FLOOR, CENTER
main57509-12050i¥6,000200109-200401
57661DMEMBER, REAR FLOOR CROSS, FRONT
main57407-13120i¥18,400200109-200401
57663CMEMBER, REAR FLOOR CROSS, CENTER
main57663-13020i¥9,800200109-200401
58111PAN, FRONT FLOOR
main58111-13900i¥40,600200109-200401
58123ASUPPORT, SHIFT & SELECT LEVER
main58013-12040i¥8,700200109-200401
58136COVER, FRONT FLOOR HOLE
main58136-33010i¥230200109-200401
main58136-33010i¥230200110-200401
COLD SPEC OR W(VSC)
58141EREINFORCEMENT, FRONT SIDE MEMBER TO FLOOR PAN, RH
main58141-13040i¥480200109-200401
58142BREINFORCEMNET, FRONT SIDE MEMBER TO FLOOR PAN, LH
main58142-13020i¥480200109-200401
58161BREINFORCEMENT, BELT ANCHOR TO FLOOR PAN
main57805-12120i¥10,800200109-200401
58191FOOTREST, FRONT FLOOR
main58191-13020i¥2,490200109-200401
main58192-13010i¥2,910200110-200401
58198CLIP, FOOTREST
main58198-13020i¥320200109-200401
58208PAN, CENTER FLOOR
main58211-13300i¥23,000200109-200401
58215BBRACKET, REAR SEAT MOUNTING, RH
main57805-13040i¥5,900200109-200401
58215CREINFORCEMENT, CENTER FLOOR PANEL, NO.2 RH
main57806-13040i¥5,500200109-200401
58216BBRACKET, REAR SEAT MOUNTING, LH
main57807-13010i¥6,300200109-200401
58216CREINFORCEMENT, CENTER FLOOR PANEL, NO.2 LH
main57808-13010i¥5,500200109-200401
58251BBRACE, FLOOR PANEL, FRONT
main58251-12030i¥1,110200109-200401
58273CREINFORCEMENT, BELT ANCHOR TO CENTER FLOOR
main58273-13020i¥5,200200109-200401
58285ECOVER, CENTER FLOOR HOLE
main58285-13040i¥370200109-200401
58307PANEL SUB-ASSY, BODY LOWER BACK
main58307-13170i¥19,500200109-200401
58311PAN, REAR FLOOR
main58311-13909i¥27,800200109-200401
sub58311-13915¥27,900
sub90950-01958¥120
58313PANEL, REAR FLOOR SIDE, RH
main58313-13190i¥2,650200109-200401
58314PANEL, REAR FLOOR SIDE, LH
main58314-13160i¥2,650200109-200401
58325ECOVER, REAR FLOOR SERVICE HOLE
main58325-12110i¥1,240200109-200401
58336FREINFORCEMENT, REAR FLOOR PAN, RH
main58336-13060i¥1,470200109-200401
58337DREINFORCEMENT, REAR FLOOR PAN, LH
main58336-13060i¥1,470200109-200401
58341CBRACKET, REAR ABSORBER MOUNTING, NO.1 RH
main58341-13040i¥5,100200109-200401
58342CBRACKET, REAR ABSORBER MOUNTING, NO.1 LH
main58342-13040i¥5,100200109-200401
58351ABRACKET, SPARE WHEEL CARRIER
main58351-33010i¥410200109-200401
58791BCARRIER, JACK
main58791-13090i¥1,430200109-200401
9010511047
main90105-11047¥100
9011506166
main90115-06166¥90
9011506219
main90115-06219¥80
9017908206
main90179-08206¥90
9164180814
main91641-80814¥110

42 parts on this diagram · 1 diagram in section
