REAR BUMPER & BUMPER STAY

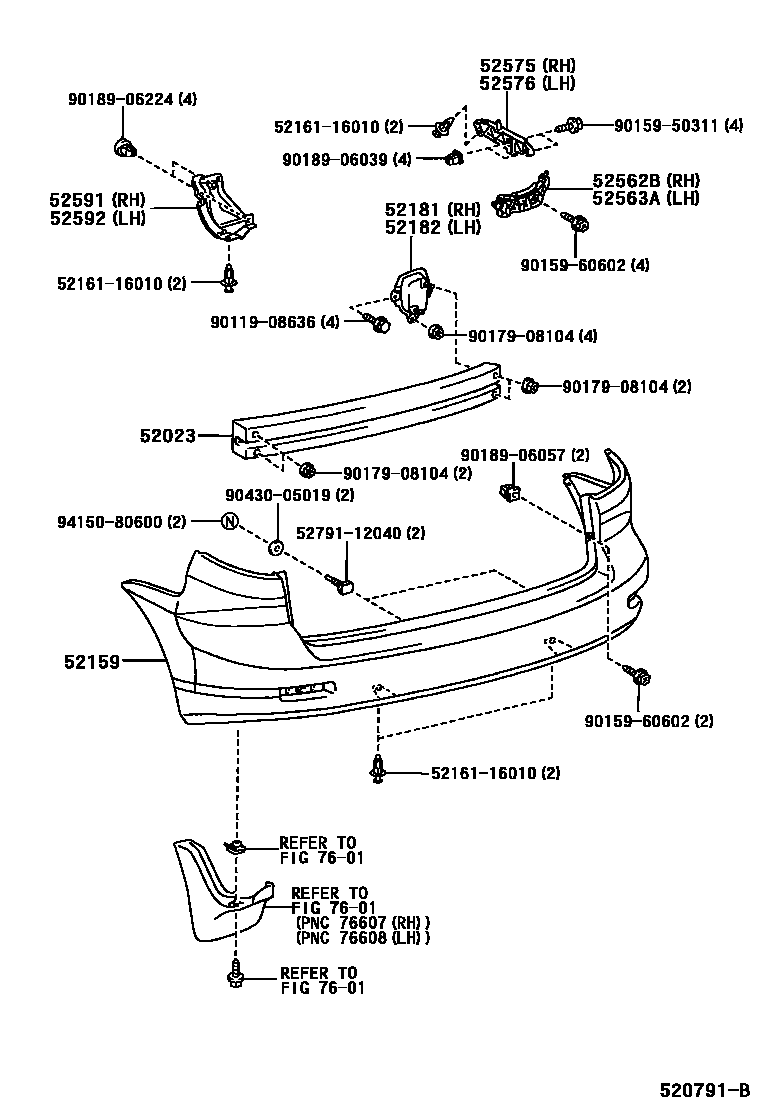

Parts diagram
52023REINFORCEMENT SUB-ASSY, REAR BUMPER
main52023-13030i200109-200401
52159COVER, REAR BUMPER
main52159-13905i200109-200401
52181ARM, REAR BUMPER, RH
main58323-13020i200109-200401
52182ARM, REAR BUMPER, LH
main58324-13010i200109-200401
52562BRETAINER, REAR BUMPER, UPPER RH
main52562-13050i200109-200401
52563ARETAINER, REAR BUMPER, UPPER LH
main52563-13050i200109-200401
52575RETAINER, REAR BUMPER SIDE, RH
main52575-13040i200109-200401
52576RETAINER, REAR BUMPER SIDE, LH
main52576-13040i200109-200401
52591SEAL, REAR BUMPER SIDE, RH
main52591-13060i200109-200401
52592SEAL, REAR BUMPER SIDE, LH
main52592-13060i200109-200401
7601
5216116010CUSHION, REAR BUMPER GUARD, NO.1
5279112040BOLT, BUMPER MOULDING SET, NO.1
9011908636
9015950311
9015960602
9017908104
9018906039
9018906057
9018906224
9043005019
9415080600

22 parts on this diagram · 1 diagram in section
