HEATING & AIR CONDITIONING - COMPRESSOR

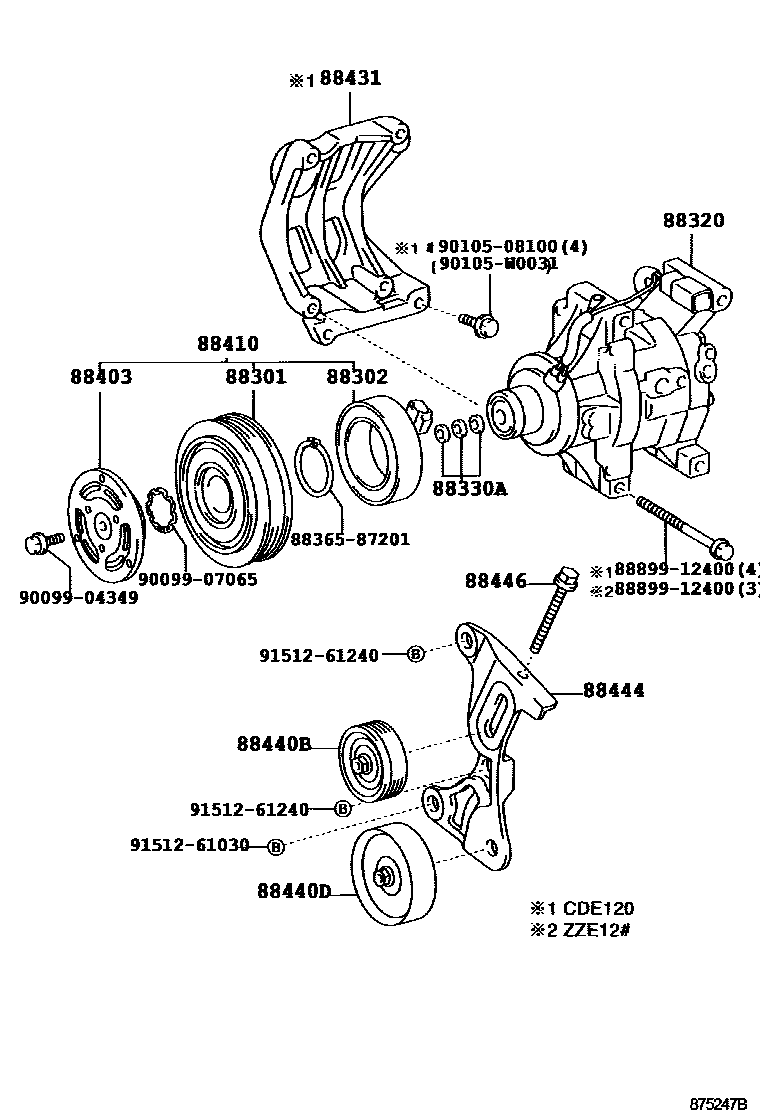

Parts diagram
88301ROTOR SUB-ASSY, MAGNET CLUTCH
main88412-13010i200111-200301
main88412-13020i200301-200308
main88412-13030i200308-200405
main88412-1A170i200111-200405
88302STATOR SUB-ASSY, MAGNET CLUTCH
main88411-1A050i200111-200405
88320COMPRESSOR ASSY, COOLER
main88320-1A481i200308-200405
DEALER OPTION
main88320-1A481i200111-200405
main88320-1A550i200301-200405
MAKER OPTION
main88320-1A550i200301-200309
main88320-52420i200408
88330AWASHER (FOR MAGNET CLUTCH)
main88318-87704i200405-200702
DEALER OPTION,T=0.1
main88318-87705i200405-200702
DEALER OPTION,T=0.3
main88318-87706i200405-200702
DEALER OPTION,T=0.5
main88335-14020i200301-200702
88403HUB SUB-ASSY, MAGNET CLUTCH
main88403-1A020i200111-200405
88410CLUTCH ASSY, MAGNET
main88410-13010i200111-200301
main88410-13020i200301-200308
MAKER OPTION
main88410-13030i200308-200405
MAKER OPTION
main88410-13030i200405
main88410-1A220i200111-200301
main88410-1A260i200301-200309
MAKER OPTION
main88410-1A290i200309-200405
MAKER OPTION
main88410-1A290i200405
main88410-1A330i200408
88431BRACKET, COMPRESSOR MOUNTING, NO.1
main88431-02070i200111-200405
88440BPULLEY ASSY, IDLE
main88440-12230i200111-200405
main88440-12260i200405-200702
88440DPULLEY ASSY, IDLE NO.2
main88440-12250i200111-200702
88444BRACKET, IDLE PULLEY
main88444-12060i200111-200702
88446BOLT, IDLE PULLEY
main88446-12030i200111-200702
8836587201RING, SNAP
8889912400COVER, EVAPORATOR
9009904349
9009907065
9010508100
90105W0031
9151261030
9151261240

19 parts on this diagram · 3 diagrams in section
