BRAKE TUBE & CLAMP

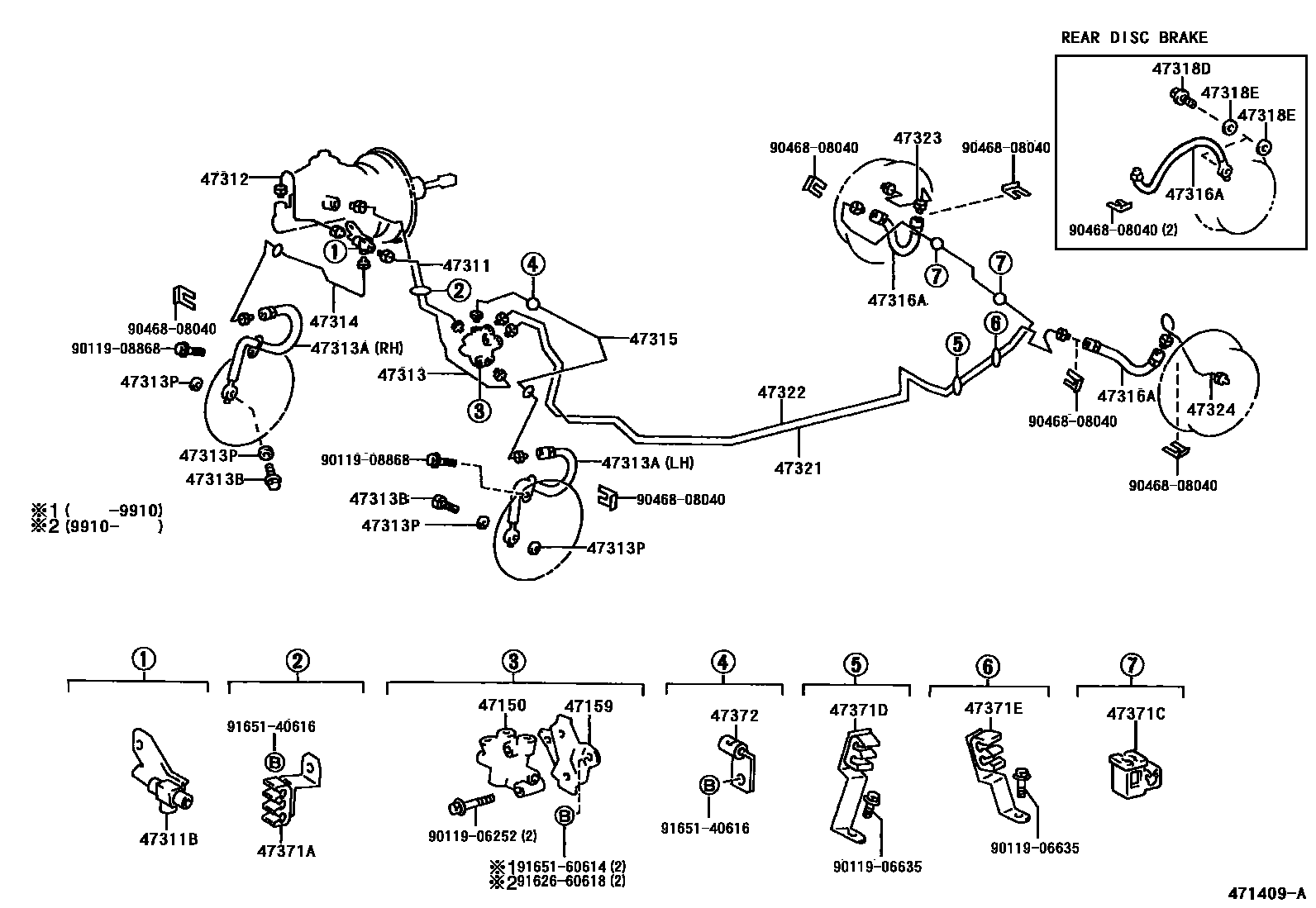

Parts diagram
47150VALVE ASSY, PROPORTIONING
main47150-12230i199704-200109
main47150-12270i199711-200109
ROUGH ROAD PACKAGE
main47150-42040i199911-200111
main47150-44020i199704-199911
W(ABS)
47159BRACKET, PROPORTIONING VALVE
main47159-12070i199704-200111
47311TUBE, FRONT BRAKE, NO.1
main47311-02080i199809-199911
main47311-02090i199809-199911
W(ABS)
main47311-02100i199809-199911
main47311-02110i199809-199911
W(ABS)
main47311-02120i199911-200111
main47311-02130i199911-200111
main47311-02140i199911-200111
W(ABS)
main47311-02150i199911-200111
W(ABS)
main47311-02160i199912-200111
W(ABS)
main47311-02170i199912-200111
W(ABS)
main47311-12560i199704-200107
main47311-12570i199704-199805
W(ABS)
main47311-12600i199704-199805
W(ABS)
main47311-12610i199704-200109
main47311-12620i199805-200107
W(ABS)
main47311-12630i199805-199910
W(ABS)
main47311-12770i200001-200004
W(ABS)
main47311-12780i200001-200004
W(ABS)
main47311-12790i199910-200109
W(ABS)
main47311-12800i200001-200107
main47311-12850i200008-200109
main47311-12850i200004-200107
W(ABS)
main47311-12860i200004-200107
W(ABS)
main47311-12860i200008-200107
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main47391-12010i199704-200107
main90412-10116i199704-200107
W(ABS)
main90412-10208i199704-199910
W(ABS)
main90412-10616i199911-200111
main90412-10707i199911-200111
main90413-10159i199704-200109
main90904-12072i199912-200111
main90904-12090i199910-200109
W(ABS)
main90904-12092i200008-200109
main90904-12092i200001-200107
W(ABS)
main90904-13064i200001-200107
47312TUBE, FRONT BRAKE, NO.2
main47312-02010i199809-199911
main47312-02020i199809-199911
main47312-02040i199911-200111
main47312-02050i199911-200111
main47312-12330i199704-200107
main47312-12350i199704-200109
main47312-12400i200001-200107
47313TUBE, FRONT BRAKE, NO.3
main47313-02060i199809-199911
main47313-02070i199809-199911
W(ABS)
main47313-02080i199809-199911
main47313-02090i199809-199911
W(ABS)
main47313-02100i199911-200111
main47313-02110i199911-200111
main47313-02120i199911-200111
W(ABS)
main47313-02130i199911-200111
W(ABS)
main47313-02140i199912-200111
W(ABS)
main47313-02150i199912-200111
W(ABS)
main47313-12370i199704-200107
main47313-12380i199704-199805
W(ABS)
main47313-12410i199704-200109
main47313-12420i199704-199805
W(ABS)
main47313-12430i199805-200107
W(ABS)
main47313-12440i199805-199910
W(ABS)
main47313-12570i200001-200004
W(ABS)
main47313-12580i200001-200004
W(ABS)
main47313-12590i200008-200109
main47313-12590i200004-200107
W(ABS)
main47313-12600i200004-200107
W(ABS)
main47313-12600i200008-200107
main47313-12610i199910-200109
W(ABS)
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90080-94068i199809-199911
RH
main90080-94069i199809-199911
LH
main90080-94A68i199911-200111
RH
main90080-94A69i199911-200111
LH
main90947-02910i199704-200109
RH
main90947-02913i199704-200109
LH
main90947-02914i199711-200109
ROUGH ROAD PACKAGE,RH
main90947-02917i199711-200109
ROUGH ROAD PACKAGE,LH
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10015i199704-200111
main90401-10058i199908-200109
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-50020i199908-200109
main90430-10074i199704-200111
47314TUBE, FRONT BRAKE, NO.4
main47314-02100i199809-199911
main47314-02110i199809-199911
main47314-02120i199809-199911
W(ABS)
main47314-02130i199911-200111
main47314-02140i199911-200111
main47314-02150i199911-200111
W(ABS)
main47314-02200i199912-200111
W(ABS)
main47314-12290i199704-199910
main47314-12350i199704-200109
W(ABS)
main47314-12371i199704-200109
main47314-12500i199910-200107
main47314-12510i200008-200109
main47314-12510i200001-200107
W(ABS)
47315TUBE, FRONT BRAKE, NO.5
main47315-02080i199809-199911
main47315-02090i199809-199911
W(ABS)
main47315-02100i199809-199911
main47315-02110i199911-200111
main47315-02120i199911-200111
W(ABS)
main47315-02130i199911-200111
W(ABS)
main47315-12420i199704-200109
main47315-12450i199704-200107
W(ABS)
main47315-12460i199704-200107
47316TUBE, FRONT BRAKE, NO.6
main47316-02050i199809-199911
main47316-02060i199809-199911
main47316-02070i199911-200111
main47316-02080i199911-200111
main47316-02090i199912-200111
main47316-02100i199912-200111
main47316-12250i199704-199805
main47316-12310i199704-199805
main47316-12320i199805-200107
main47316-12330i199805-200109
main47316-12350i200004-200109
main47316-12440i200001-200004
47316AHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
main90080-94067i199809-199911
main90080-94A67i199911-200111
main90947-02921i199704-200109
main90947-02922i199808-199911
W(REAR DISC BRAKE)
main90947-02C41i199910-200109
W(REAR DISC BRAKE)
47318TUBE, FRONT BRAKE, NO.8
main47318-02050i199809-199911
main47318-02060i199809-199911
main47318-02070i199911-200111
main47318-02080i199911-200111
main47318-02090i199912-200111
main47318-02100i199912-200111
main47318-12270i199704-199805
main47318-12300i199704-199805
main47318-12310i199805-200107
main47318-12320i199805-200109
main47318-12390i200001-200004
main47318-12420i200004-200109
47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)
main90401-10015i199808-199911
main90401-10042i199911-200111
main90401-10058i199908-200109
47318EGASKET(FOR REAR FLEXIBLE HOSE)
main47389-24010i199911-200111
main47389-50020i199908-200109
main90430-10074i199808-199911
47321TUBE, REAR BRAKE, NO.1
main47321-02060i199809-199911
main47321-02070i199809-199911
main47321-02080i199911-200111
main47321-02090i199911-200111
main47321-12130i199704-200107
main47321-12190i199704-200109
47322TUBE, REAR BRAKE, NO.2
main47322-02060i199809-199911
main47322-02070i199809-199911
main47322-02080i199911-200111
main47322-02090i199911-200111
main47322-12280i199704-200107
main47322-12340i199704-200109
47323TUBE, REAR BRAKE, NO.3
main47323-02040i199809-199911
main47323-02050i199911-200111
main47323-12250i199704-200109
47324TUBE, REAR BRAKE, NO.4
main47324-02040i199809-199911
main47324-02050i199911-200111
main47324-12210i199704-200109
47371ACLAMP, BRAKE TUBE, NO.1
main47371-12090i199704-200111
W(ABS)
main47371-12100i199704-200111
main47371-12110i199809-200111
W(ABS)
main47371-12120i199809-200111
main47371-12190i199704-200109
W(ABS)
main47371-12190i200008-200109
main47371-12200i199704-200109
47371CCLAMP, BRAKE TUBE, NO.7
main47371-12150i199704-199911
main90949-01B45i199811-200111
47371DCLAMP, BRAKE TUBE, NO.8
main47375-12040i199704-200111
47371ECLAMP, BRAKE TUBE, NO.9
main47375-12060i199704-200111
47372CLAMP, BRAKE TUBE, NO.2
main47372-12060i199704-200107
W(ABS)
main47372-12070i199704-200111
W(ABS)
main47372-12070i200008-200109
main47372-12080i199809-200111
W(ABS)
main90461-06119i199704-200111
9011906252
9011906635
9011908868
9046808040
9162660618
9165140616
9165160614

32 parts on this diagram · 15 diagrams in section
