CARBURETOR

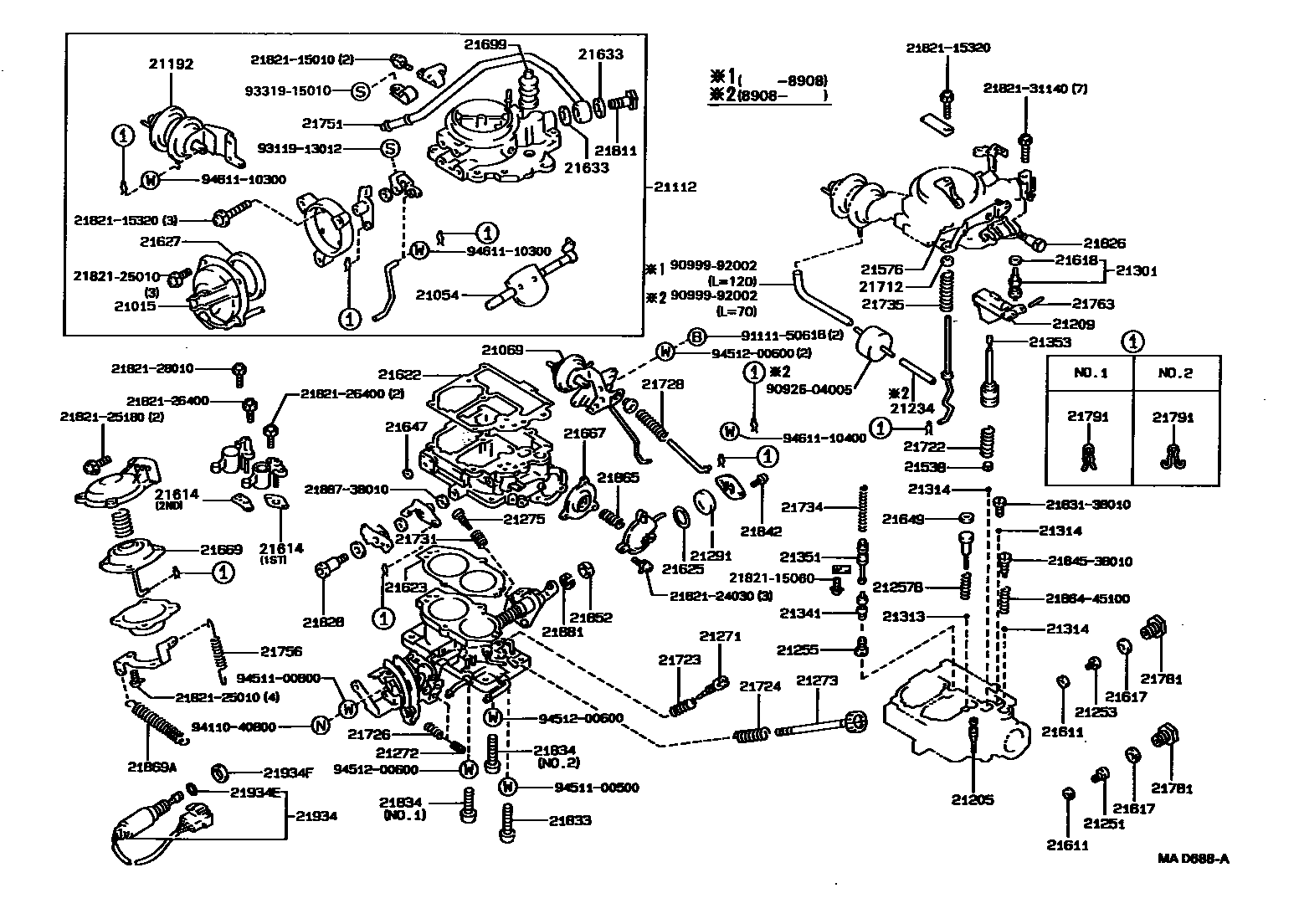

Parts diagram
21015HOUSING SUB-ASSY, COIL
main21015-11631i198908-199206
main21015-11641i198908-199206
main21015-16140i198705-199206
main21015-16310i198711-198712
main21015-16310i198705-198911
EX. EMISSION CONTROL(*77)
21054SHAFT, CHOKE
main21054-15050i198705-199206
main21054-15320i198705-198911
EX. EMISSION CONTROL(*77)
main21054-15320i198711-198712
21069DASH POT SUB-ASSY
main21069-15040i198705-199206
21112HORN, AIR
main21112-16300i198705-199206
main21112-16310i198705-198911
EX. EMISSION CONTROL(*77)
main21112-16330i198708-198908
EX. EMISSION CONTROL(US83)
21192BREAKER
main21192-11630i198908-198912
NO.1
main21192-11630i198908-198912
W(POWER STEERING),NO.2
main21192-11631i198912-199206
W(POWER STEERING),NO.2
main21192-11631i198912-199206
NO.1
main21192-11640i198908-199206
NO.2
main21192-11680i198908-199206
NO.2
main21192-14130i198705-199206
21205JET SUB-ASSY, SLOW
main21205-14010i198705-199206
main21205-14010i198711-198712
EX. EMISSION CONTROL(*77)
main21205-25200i198708-198908
EX. EMISSION CONTROL(US83)
21209FLOAT SUB-ASSY
main21209-11090i198705-198908
main21209-13310i198908-199206
main21209-15020i198705-199206
21234PIPE OR HOSE
main21234-61020i198908-199206
main21249-13090i198708-199208
21251JET, 1ST MAIN
main21251-11340i198705-198908
EX. EMISSION CONTROL(US83)
main21251-11540i198705-198908
main90999-41098i198908-199206
main90999-41101i198705-199206
main90999-41103i198708-198908
EX. EMISSION CONTROL(US83)
main90999-41104i198705-198911
EX. EMISSION CONTROL(*77)
21253JET, 2ND MAIN
main90999-42156i198908-199206
main90999-42159i198705-198908
EX. EMISSION CONTROL(*77)
main90999-42162i198705-198908
main90999-42165i198908-199206
main90999-42168i198708-198908
EX. EMISSION CONTROL(US83)
21255JET, POWER
main21255-16300i198803-198908
main90999-43040i198708-198803
main90999-43040i198803-198908
EX. EMISSION CONTROL(US83)
main90999-43050i198908-198911
EX. EMISSION CONTROL(*77)
main90999-43055i198908-199206
main90999-44143i198908-199206
main90999-44145i198908-199206
21257BSPRING(FOR PUMP JET)
main21864-26020i198705-199206
21271SCREW, IDLE ADJUSTING
main21271-11630i198908-199206
main21271-15160i198708-198908
EX. EMISSION CONTROL(US83)
main21271-26440i198705-199206
main21271-26440i198711-198712
EX. EMISSION CONTROL(*77)
21272SCREW, 1ST IDLE ADJUSTING
main21276-11090i198705-198908
main21828-25180i198705-199206
21273SCREW, THROTTLE ADJUSTING
main21273-11090i198705-198908
main21273-15500i198705-199206
main21273-24231i198908-199206
21275SCREW, ADJUSTING
main21275-11630i198908-199206
main21842-28090i198705-199206
main21844-33010i198705-198908
21291GLASS, LEVEL GAGE
main21291-34320i198705-199206
21301VALVE SUB-ASSY, NEEDLE
main21301-11140i198705-198908
main21301-11620i198908-199206
main21301-15160i198705-199206
21313BALL, STEEL, NO.1(FOR DISCHARGE WEIGHT)
main21313-11020i198705-199206
21314BALL, STEEL, NO.2(FOR PUMP PLUNGER)
main21314-11020i198705-199206
main21314-60010i198908-199206
21341VALVE, POWER
main21304-30010i198705-199206
21351PISTON, POWER
main21351-33080i198705-199206
21353PLUNGER, PUMP
main21353-11390i198705-198707
EX. EMISSION CONTROL(US83)
main21353-11540i198705-198908
main21353-11590i198707-198908
EX. EMISSION CONTROL(US83)
main21353-11610i198908-199206
main21353-33010i198705-199206
21538RETAINER, BALL CHECK
main21538-31010i198705-199206
21576CLIP, PUMP STRAINER
main21576-27010i198705-199206
21611GASKET, MAIN JET
main21611-15250i198705-198908
main21611-22010i198705-199206
21614GASKET, VENTURI
main21614-13430i198912-199206
1ST
main21614-16280i198912-199206
1ST
main21614-22010i198908-198912
1ST
main21614-24360i198908-198912
2ND
main21614-24580i198912-199206
2ND
main21614-33010i198705-198912
1ST
main21614-33080i198705-198912
2ND
main21615-16280i198912-199206
2ND
21617GASKET, MAIN PASSAGE PLUG
main21617-30010i198705-199206
21618GASKET, NEEDLE VALVE SEAT
main21618-14010i198705-199206
21622GASKET, AIR HORN
main21622-13430i198912-199206
main21622-15330i198708-198908
EX.EMISSION CONTROL(US83)
main21622-16090i198705-198912
main21622-16090i198711-198712
EX.EMISSION CONTROL(*77)
main21622-16280i198912-199206
main21622-24360i198908-198912
21623GASKET, BODY FLANGE
main21623-11610i198908-198912
main21623-11611i198912-199206
main21623-16280i198912-199206
main21623-25180i198705-198912
21625GASKET, LEVEL GAGE
main21655-60200i198705-199206
21627GASKET, COIL HOUSING
main21627-28090i198705-199206
21633GASKET, UNION NIPPLE
main21633-24030i198708-198908
EX. EMISSION CONTROL(US83)
main21633-24030i198705-199206
21647GASKET, DIAPHRAGM HOUSING CAP
main21649-33080i198705-199206
21649GASKET(FOR PUMP DISCHARGE WEIGHT STOPPER)
main21641-33011i198705-199206
21667DIAPHRAGM
main21667-11090i198705-198908
EX. EMISSION CONTROL(*77)
main21667-11150i198705-198908
main21667-11630i198908-199004
main21667-11631i199004-199206
main21667-72080i198705-198912
main21675-35510i198912-199206
21669DIAPHRAGM
main21669-15320i198705-199206
21699BOOT(FOR PUMP PLUNGER)
main21699-28150i198705-199206
21712BUSH, SLIDING ROD
main21712-38010i198705-199206
21722SPRING, PUMP DAMPING
main21722-22010i198705-199206
21723SPRING, IDLE ADJUSTING
main21723-15160i198708-198908
EX. EMISSION CONTROL(US83)
main21723-21030i198705-199206
main21723-21030i198711-198712
EX. EMISSION CONTROL(*77)
main21723-38010i198705-198908
21724SPRING, THROTTLE ADJUSTING
main21723-21030i198705-199206
main21723-38010i198908-198910
W(POWER STEERING)
main21723-38010i198910-199206
NO.2
main21724-11340i198705-198908
main21864-24010i198910-199206
NO.1
21726SPRING, 1ST IDLE ADJUSTING
main21723-21030i198705-199206
main21723-60010i198705-198908
21728SPRING, THROTTLE VALVE RETURN
main21756-25181i198705-199206
21731SPRING, DASH POT OR POSITIONER ADJUSTING
main21723-21030i198705-199206
21734SPRING, POWER PISTON
main21734-11630i198908-199206
main21734-18010i198705-199206
main21734-18010i198708-198712
EX. EMISSION CONTROL(*77)
main21734-33080i198708-198908
EX. EMISSION CONTROL(US83)
21735SPRING, PUMP ARM
main21735-11340i198705-198908
main21735-15270i198705-199206
main21735-22010i198908-199206
21751UNION, NIPPLE
main21751-10050i198908-199206
main21894-11090i198705-198706
EX. EMISSION CONTROL(US83)
main21894-11150i198705-198706
main21894-11151i198706-198804
main21894-11230i198706-198804
EX. EMISSION CONTROL(US83)
main21894-11540i198804-198908
main21894-11590i198804-198908
EX. EMISSION CONTROL(US83)
main21894-15081i198705-199206
21756SPRING, BACK(FOR THROTTLE SHAFT)
main21756-15080i198705-199206
main21756-15250i198705-198908
21763PIN, FLOAT LEVER
main21763-26350i198705-199206
main21763-38010i198705-199206
21781PLUG, MAIN PASSAGE(FOR CARBURETOR JET)
main21781-11391i198705-198908
EX. EMISSION CONTROL(US83)
main21781-15230i198705-199206
main21781-15461i198705-198908
21791RING, SNAP, NO.1(FOR CARBURETOR LINK)
main21791-13010i198705-199208
NO.2
main21791-13010i198705-198911
EX. EMISSION CONTROL(*77),NO.2
main21791-60010i198908-199208
W(POWER STEERING),NO.1
main21791-60010i198705-199208
NO.1
main21791-60010i198705-198908
EX. EMISSION CONTROL(*77 OR US83),NO.1
main21791-60010i198711-198712
EX. EMISSION CONTROL(*77 OR US83)
main21791-60010i198908-198911
EX. EMISSION CONTROL(*77),NO.1
21811BOLT, UNION NIPPLE
main21811-11060i198705-199206
21826SCREW, PUMP ARM SET
main21826-24470i198705-198908
main21826-31012i198705-199206
21828SCREW, 1ST IDLE SET
main21845-15230i198705-199105
main90079-12002i199105-199206
21833SCREW, SET, NO.1(FOR CARBURETOR BODY SET)
main21833-31012i198705-198908
main21833-33010i198705-199206
main21835-40010i198908-199206
21834SCREW, SET, NO.2(FOR CARBURETOR BODY SET)
main21834-31010i198908-199206
main21834-31140i198705-199206
NO.2
main21844-26400i198705-199206
NO.1
21842SCREW, SET(FOR CARBURETOR LEVEL GAGE CLAMP SET)
main21842-33010i198705-199206
21852NUT, THROTTLE LEVER SET
main21852-30010i198705-199206
21865SPRING
main21865-15230i198705-199206
21869SPRING(FOR MAIN JET)
main21869-11540i198708-198908
main21869-11610i198908-199206
main21869-15250i198708-198711
EX.EMISSION CONTROL(US83)
main21869-15250i198705-198708
21869ASPRING(FOR THROTTLE)
main21869-16120i198705-199206
21881WASHER, LOCK(FOR THROTTLE SHAFT)
main21881-60010i198705-199206
21934SOLENOID, THROTTLE VALVE
main21062-11240i198707-198808
EX. EMISSION CONTROL(US83)
main21062-11390i198705-198707
EX. EMISSION CONTROL(US83)
main21062-11431i198705-198808
EX. EMISSION CONTROL(*77)
main21062-11432i198808-198904
EX. EMISSION CONTROL(*77)
main21062-11434i198904-198908
EX. EMISSION CONTROL(*77)
main21062-11500i198705-198908
main21062-11590i198808-198904
EX. EMISSION CONTROL(US83)
main21062-11591i198904-198908
EX. EMISSION CONTROL(US83)
main21062-11630i198908-199206
main21062-11640i198908-199206
W(POWER STEERING)
main21062-13310i198705-198803
main21062-16300i198803-198808
main21062-16301i198808-199206
main21062-16310i198705-198911
NO.1
main21072-16310i198705-198808
NO.2
main21072-16311i198808-198911
NO.2
21934ERING, O(FOR SOLENOID VALVE)
main21655-44101i198708-198908
EX. EMISSION CONTROL(US83 OR *77)
main21655-44101i198705-198911
EX. EMISSION CONTROL(*77)
main21655-44101i198705-199206
main21656-15250i198705-198908
21934FGASKET
main21633-15250i198705-198908
main21649-38010i198705-199206
main21649-38010i198708-198908
EX. EMISSION CONTROL(US83 OR *77)
main21649-38010i198705-198911
EX. EMISSION CONTROL(*77)
2182115010SCREW, 2ND THROTTLE VALVE SET
2182115060SCREW, 2ND THROTTLE VALVE SET
2182115320SCREW, 2ND THROTTLE VALVE SET
2182124030SCREW, 2ND THROTTLE VALVE SET
2182125010SCREW, 2ND THROTTLE VALVE SET
2182125180SCREW, 2ND THROTTLE VALVE SET
2182126400SCREW, 2ND THROTTLE VALVE SET
2182128010SCREW, 2ND THROTTLE VALVE SET
2182131140SCREW, 2ND THROTTLE VALVE SET
2183138010SCREW, POWER PISTON STOP
2184538010SCREW(FOR LEVER SET)
2186445100SPRING(FOR 1ST THROTTLE ARM)
2188738010WASHER(FOR CONNECTING LINK SETTING)
9092504005
9099992002
9111150618
9311913012
9331915010
9411040800
9451100500
9451100800
9451200600
9461110300
9461110400

91 parts on this diagram · 6 diagrams in section
