FLOOR PAN & LOWER BACK PANEL

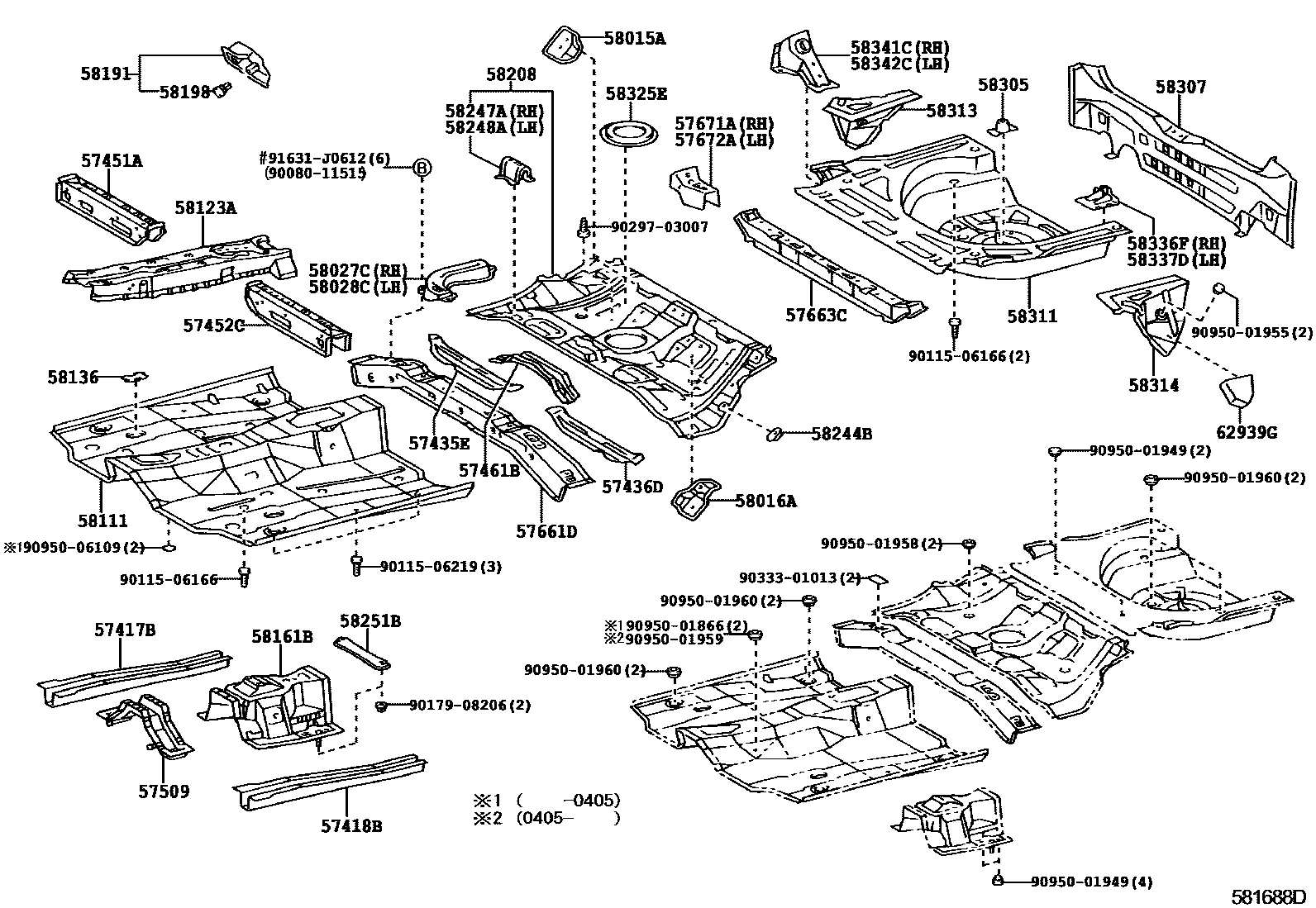

Parts diagram
57417BREINFORCEMENT, FRONT FLOOR UNDER
main57417-13020i200209-200405
57418BREINFORCEMENT, FRONT FLOOR UNDER, LH
main57418-13020i200209-200405
57435EMEMBER, CENTER FLOOR SIDE, RH
main57435-12010i200209-200405
57436DMEMBER, CENTER FLOOR SIDE, LH
main57436-12010i200209-200405
57451AMEMBER, FRONT FLOOR CROSS, RH
main57051-12020i200401-200405
main57451-13030i200209-200211
main57451-13031i200211-200401
57452CMEMBER, FRONT FLOOR CROSS, LH
main57452-13070i200209-200405
57461BMEMBER SUB-ASSY, CENTER FLOOR CROSS, NO.1
main57461-12130i200209-200405
57509REINFORCEMENT SUB-ASSY, FRONT FLOOR, CENTER
main57509-12050i200209-200405
57661DMEMBER, REAR FLOOR CROSS, FRONT
main57407-13100i200209-200405
57663CMEMBER, REAR FLOOR CROSS, CENTER
main57663-02010i200209-200405
main57663-13040i200405
57671ASTAY, REAR FLOOR SIDE MEMBER, RH
main57671-02010i200209-200405
main57671-13010i200405
57672ASTAY, REAR FLOOR SIDE MEMBER, LH
main57672-02010i200209-200405
main57672-13010i200405
58015AREINFORCE SUB-ASSY, BELT ANCHOR, NO.3 RH
main58015-12060i200209-200405
58016AREINFORCE SUB-ASSY, BELT ANCHOR, NO.3 LH
main58016-13040i200209-200405
58027CPANEL SUB-ASSY, CENTER FLOOR SIDE, RH
main58027-13010i200209-200405
58028CPANEL SUB-ASSY, CENTER FLOOR SIDE, LH
main58028-13010i200209-200405
58111PAN, FRONT FLOOR
main58111-13902i200209-200405
58123ASUPPORT, SHIFT & SELECT LEVER
main58013-12040i200209-200405
58136COVER, FRONT FLOOR HOLE
main58136-33010i200209-200405
58161BREINFORCEMENT, BELT ANCHOR TO FLOOR PAN
main57805-13050i200209-200405
main57805-13060i200209-200405
58191FOOTREST, FRONT FLOOR
main58191-12120i200209-200405
main58192-02030i200212-200405
main58192-12070i200211-200212
58198CLIP, FOOTREST
main58198-20210i200209-200406
main90467-09220i200212-200405
58208PAN, CENTER FLOOR
main58211-13912i200209-200405
58244BBRACKET, REAR SEAT CUSHION MOUNTING
main58244-13030i200209-200405
58247AREINFORCEMENT, REAR SEAT CUSHION HINGE, RH
main58247-12070i200209-200405
58248AREINFORCEMENT, REAR SEAT CUSHION HINGE, LH
main58247-12070i200209-200405
58251BBRACE, FLOOR PANEL, FRONT
main58251-12030i200209-200405
58305BRACKET SUB-ASSY, SPARE WHEEL CLAMP
main58351-33010i200209-200405
58307PANEL SUB-ASSY, BODY LOWER BACK
main58307-13190i200209-200405
58311PAN, REAR FLOOR
main58311-13300i200209-200405
58313PANEL, REAR FLOOR SIDE, RH
main58313-13200i200209-200405
58314PANEL, REAR FLOOR SIDE, LH
main58314-13170i200209-200405
58325ECOVER, REAR FLOOR SERVICE HOLE
main58325-12110i200209-200405
58336FREINFORCEMENT, REAR FLOOR PAN, RH
main58336-02060i200209-200405
58337DREINFORCEMENT, REAR FLOOR PAN, LH
main58337-02010i200209-200405
58341CBRACKET, REAR ABSORBER MOUNTING, NO.1 RH
main58341-02020i200209-200405
main58341-13060i200405
58342CBRACKET, REAR ABSORBER MOUNTING, NO.1 LH
main58342-02020i200209-200405
main58342-13060i200405
62939GSILENCER, QUARTER VENT
main62939-02010i200209-200405
9008011515
9011506166
9011506219
9017908206
9029703007
9033301013
9095001866
9095001949
9095001955
9095001958
9095001959
9095001960
9095006109
91631J0612

52 parts on this diagram · 1 diagram in section
