HEADLAMP CLEANER

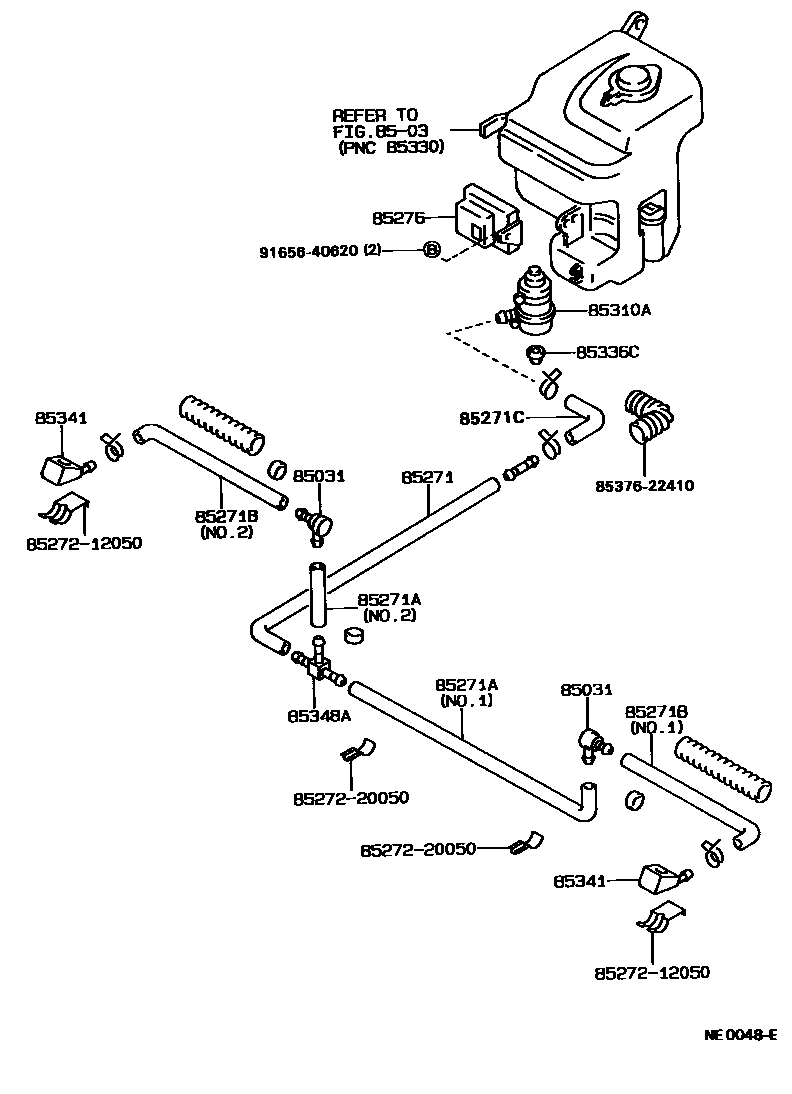

Parts diagram
8503
85031VALVE, HEADLAMP CLEANER WASHER HOSE
main85031-30020i198705-199205
85271HOSE, HEADLAMP CLEANER, NO.1
main85375-12380i198705-199205
main85375-12760i198908-199205
W(PS)
85271AHOSE, HEADLAMP CLEANER, NO.2
main85343-12050i198705-199205
NO.1
main85376-14301i198705-198903
L=75,NO.2
main90445-14071i198903-199205
L=50,NO.2
85271BHOSE, HEADLAMP CLEANER, NO.3
main85375-12510i198705-199205
NO.1
main85376-12380i198705-198712
NO.2
main85377-12380i198903-199205
NO.2
85271CHOSE, HEADLAMP CLEANER, NO.4
main85343-95700i198705-199205
L=135
85276RELAY, CLEANER CONTROL
main85276-12050i198705-199205
main85276-22070i198908-199205
W(POWER STEERING)
85310AMOTOR AND PUMP ASSY, HEADLAMP CLEANER WASHER
main85280-12050i198905-199205
main85310-12190i198705-198905
main85310-22100i198908-199205
W(PS)
85336CPACKING, HEADLAMP CLEANER MOTOR
main85336-10010i198705-199205
85341NOZZLE, HEADLAMP CLEANER WASHER
main85035-12320i198705-199205
85348AJOINT, HEADLAMP CLEANER HOSE, NO.1
main85352-12010i198705-199205
8527212050CABLE SUB-ASSY, HEADLAMP CLEANER, RH
8527220050CABLE SUB-ASSY, HEADLAMP CLEANER, RH
8537622410PROTECTOR, HEADLAMP CLEANER HOSE, NO.1
9165640620

15 parts on this diagram · 1 diagram in section
