FUEL TANK & TUBE

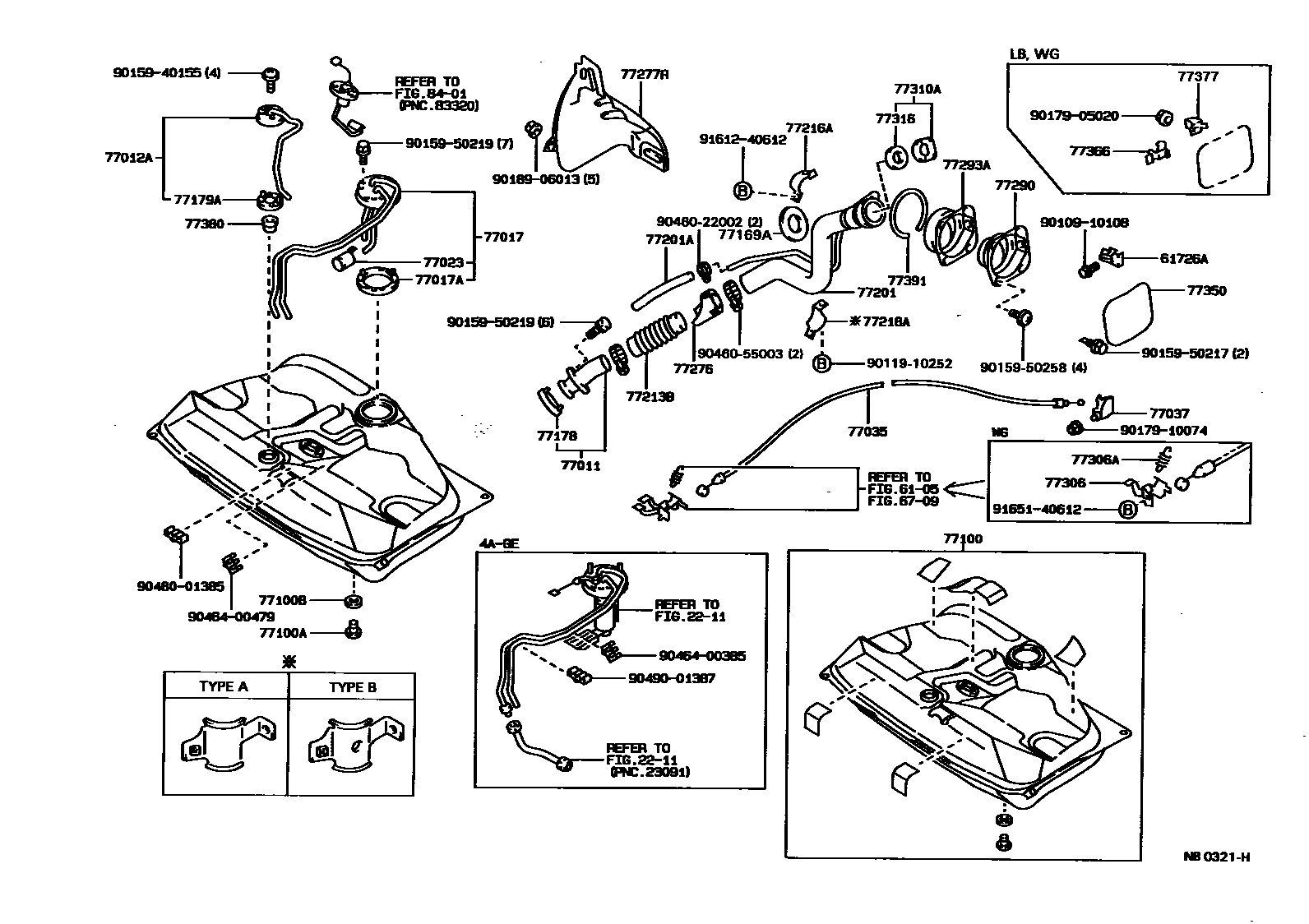

Parts diagram
2211
6105
61726APLATE, FUEL INLET BOX COVER
main61726-12050i¥370198705-199205
6709
77011PIPE SUB-ASSY, FUEL TANK FILLER, LOWER
main77011-12040i¥4,020198705-199205
main77011-12080i¥3,640198705-199205
77012ATUBE SUB-ASSY, FUEL TANK BREATHER, NO.1
main77012-12010i¥2,910198705-198708
EX.EMISSION CONTROL(US'83)
sub77012-12030¥3,350
main77012-12030i¥3,350198705-199205
main77012-12060i¥3,640198710-199009
77017TUBE SUB-ASSY, FUEL AND EVAPORATION VENT
main77017-12310i¥8,700198705-198908
EX.EMISSION CONTROL(US'83)
main77017-12310i¥8,700198908-199205
main77017-12320i¥8,800198705-199205
main77017-12330i¥7,100198705-198908
main77017-12400i¥6,700198710-199009
77017AGASKET, FUEL TANK VENT
main77169-12020i¥480198705-199205
77023FILTER SUB-ASSY, FUEL SUCTION TUBE
main77023-14030i¥1,020198705-199205
main77023-32010i¥900198705-199205
77035CABLE SUB-ASSY, FUEL LID LOCK CONTROL
main77035-12060i¥1,980198708-198908
sub77035-14090¥1,690
main77035-12130i¥2,350198708-198908
main77035-12130i¥2,350198908-199205
PLANT.B11,K21
main77035-12230i¥2,490198705-199205
main77035-12230i¥2,490198908-199205
PLANT.A31,32
main77035-12260i¥2,020198705-199205
77037LOCK SUB-ASSY, FUEL FILLER OPENING LID
main77037-12050i¥850198705-199205
77100TANK ASSY, FUEL
main77001-19545i198705-199205
main77001-19555i¥41,200198705-199205
sub77001-19595¥40,500
sub77001-19605¥41,000
main77001-19565i¥40,000198710-199009
sub77001-19585¥41,000
main77001-19585i¥41,000198710-199009
77100APLUG(FOR FUEL TANK)
main90341-20004i¥360198705-199205
77100BGASKET(FOR FUEL TANK)
main90430-20007i¥220198705-199205
77169AGASKET, FUEL SUCTION TUBE SET
main77169-12020i¥480198705-199205
77178GASKET, FUEL TANK FILLER PIPE, LOWER
main77178-12010i¥670198705-198805
main77178-20010i¥430198805-199205
77179AGASKET, FUEL TANK BREATHER TUBE
main77179-16010i¥480198705-199205
77201PIPE SUB-ASSY, FUEL TANK INLET
main77201-12340i¥11,800198908-199205
W/O REAR SEAT
main77201-12340i¥11,800198705-199205
EX.EMISSION CONTROL(US'83)
main77201-12340i¥11,800198705-198908
EX.EMISSION CONTROL=(US'83) OR (A 11)
main77201-12340i¥11,800198908-198911
EX.EMISSION CONTROL (A 11);W/O REAR SEAT
main77201-12340i¥11,800198908-198911
EX.EMISSION CONTROL(A 11)
main77201-12350i¥11,800198705-199205
main77201-12370i¥12,900198802-199009
main77201-12380i¥12,000198802-199009
main77201-12400i198710-198911
EX.EMISSION CONTROL(A 11)
main77201-12400i198710-199008
main77201-12410i¥11,200198710-199008
77201AHOSE, FUEL, NO.1(FOR FUEL TANK INLET PIPE)
main90445-22011i¥1,000198705-199205
L=220
sub90445-22024¥1,220
77213BHOSE, FUEL TANK TO FILLER PIPE
main77213-12140i¥3,300198705-199205
77216ASUPPORT, FUEL TANK FILLER PIPE, NO.1
main77216-12040i¥470198705-199205
77218ASUPPORT, FUEL TANK FILLER PIPE, NO.3
main77218-12010i¥1,010198908-198911
EX.EMISSION CONTROL (A 11);W/O REAR SEAT
main77218-12010i¥1,010198705-199205
main77218-12010i¥1,010198709-199205
EX.EMISSION CONTROL(US'83)
main77218-12010i¥1,010198709-198908
EX.EMISSION CONTROL=(US'83) OR (A 11)
main77218-12010i¥1,010198908-199205
W/O REAR SEAT
main77218-12010i¥1,010198908-198911
EX.EMISSION CONTROL(A 11)
main77218-12020i¥1,010198709-199205
77276PROTECTOR, FUEL HOSE
main77276-12040i¥740198705-199205
77277RPROTECTOR, FUEL TANK FILLER PIPE
main77277-12080i¥2,060198705-198905
sub77277-12081¥2,120
main77277-12081i¥2,120198905-199205
main77277-12110i¥1,810198802-199009
main77277-12120i¥1,830198710-198905
sub77277-12121¥1,870
main77277-12121i¥1,870198905-199008
main77277-13030i¥1,610198708-199205
77290SHIELD ASSY, FUEL TANK FILLER PIPE
main77291-12060i¥980198705-199205
main77291-12070i¥1,850198802-199009
77293ASHIELD, FUEL TANK FILLER PIPE, NO.3
main77293-12030i¥760198705-199205
main77293-12040i¥1,200198802-199009
sub77293-12041¥1,200
77306LEVER SUB-ASSY, FUEL LID LOCK OPEN
main77306-13020i¥710198708-199205
main77306-13030i¥1,140198708-199205
77306ASPRING, FUEL LID OPEN LEVER
main90506-09004i¥200198708-199205
77310ACAP ASSY, FUEL TANK
main77310-12100i¥2,320198705-199205
main77310-16010i¥2,820198710-198711
EX.EMISSION CONTROL(A 11)
sub77310-16011¥2,790
main77310-16010i¥2,820198705-198711
EX.EMISSION CONTROL(US'83)
sub77310-16011¥2,790
main77310-16010i¥2,820198705-198711
EX.EMISSION CONTROL=(US'83) OR (A 11)
sub77310-16011¥2,790
main77310-16011i¥2,790198711-199205
EX.EMISSION CONTROL(US'83)
sub77310-12140¥2,790
main77310-16011i¥2,790198711-198908
EX.EMISSION CONTROL=(US'83) OR (A 11)
sub77310-12140¥2,790
main77310-16011i¥2,790198708-198911
EX.EMISSION CONTROL(A 11)
sub77310-12140¥2,790
main77310-16011i¥2,790198711-199205
sub77310-12140¥2,790
main77310-35061i¥2,320198705-199205
77316GASKET, FUEL TANK CAP
main77316-12050i¥310198705-199205
main77316-16010i¥660198705-198908
EX.EMISSION CONTROL=(US'83) OR (A 11)
main77316-16010i¥660198705-199205
EX.EMISSION CONTROL(US'83)
main77316-16010i¥660198710-198911
EX.EMISSION CONTROL(A 11)
main77316-16010i¥660198710-199205
77350LID ASSY, FUEL FILLER OPENING
main77350-12150i¥3,580198705-199205
main77350-12190i¥3,580198708-199205
main77350-12200i¥4,080198708-199205
W/O(KEY CYLINDER)
main77350-12240i¥4,510198802-199009
main77350-12250i¥2,190198705-199205
main77350-12260i¥2,190198705-199205
77366SPRING, FUEL FILLER OPENING LID HINGE
main77360-12010i¥430198708-199205
main77360-12020i¥440198705-199205
77377RETAINER, FUEL FILLER OPENING LID LOCK
main77377-12040i¥760198705-199205
77380VALVE ASSY, FUEL CUT OFF
main77380-14020i¥1,240198705-199205
77391RING, FUEL INLET BOX
main77391-14020i¥160198705-199205
8401
9010910108
main90109-10108¥200
9011910252
main90119-10252¥220
9015940155
main90159-40155¥120
9015950217
main90159-50217¥70
9015950219
main90159-50219¥70
9015950258
main90159-50258¥120
9017905020
main90179-05020¥140
9017910074
main90179-10074¥110
9018906013
main90189-06013¥70
9046022002
main90460-22002¥530
9046055003
main90460-55003¥270
9046400385
main90464-00385¥320
9046400479
main90464-00479¥210
9048001385
main90480-01385¥200
9049001387
9161240612
main91612-40612¥170
9165140612
main91651-40612¥70

53 parts on this diagram · 11 diagrams in section
