BRAKE TUBE & CLAMP

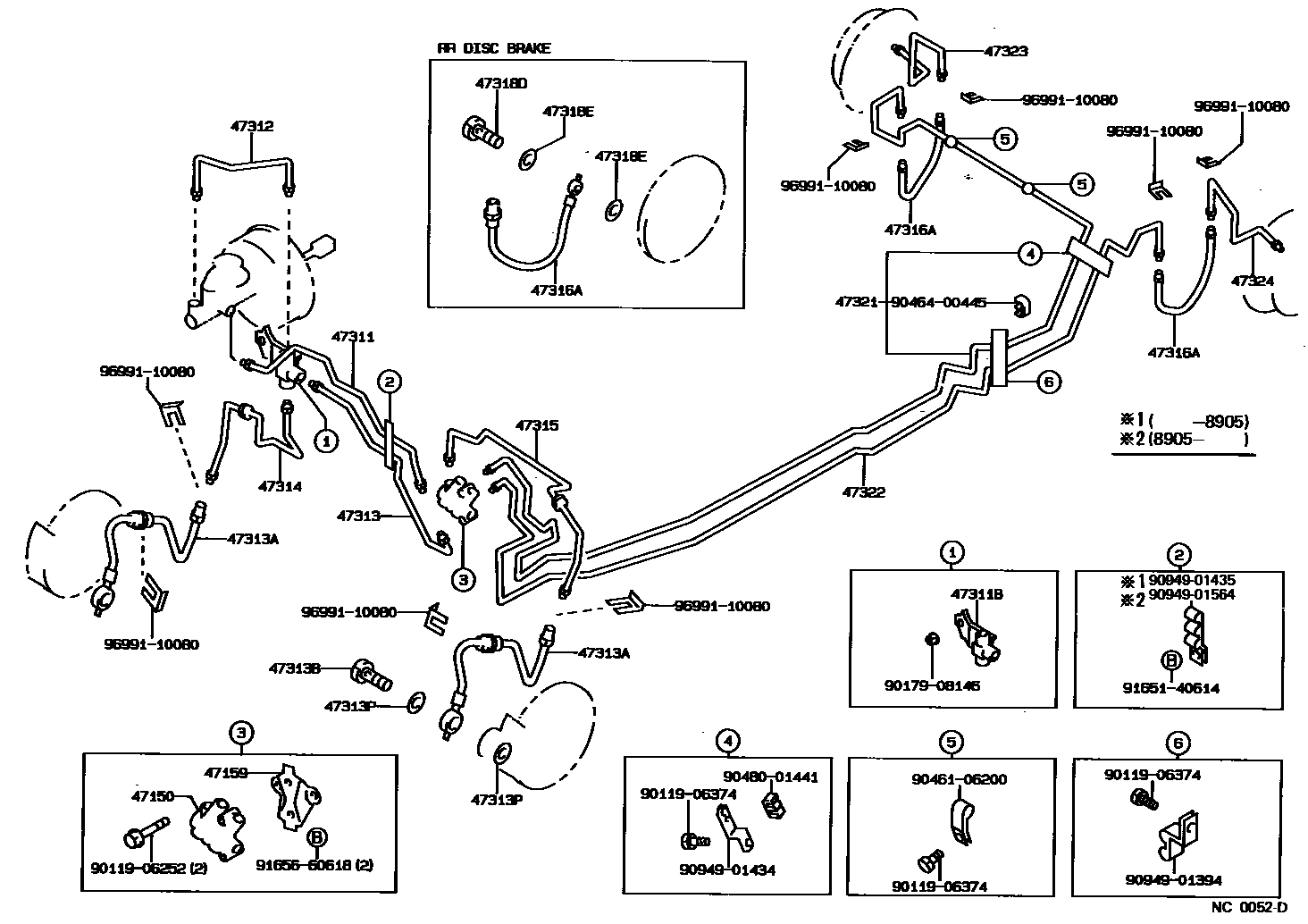

Parts diagram
47150VALVE ASSY, PROPORTIONING
main47150-12070i¥8,400198705-198908
main47150-12080i¥16,800198710-199205
main47150-12120i¥13,500198908-199205
main47150-20140i¥16,800198705-198908
47159BRACKET, PROPORTIONING VALVE
main47159-12050i¥680198705-199205
47311TUBE, FRONT BRAKE, NO.1
main47311-12380i¥980198705-198905
main47311-12390i¥980198705-199205
main47311-12430i¥980198905-199205
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90413-10159i¥1,000198705-199205
main90413-10164i¥1,000198708-198908
main90413-10193i¥990198705-198711
main90413-10221i¥990198711-199205
47312TUBE, FRONT BRAKE, NO.2
main47312-12150i¥610198705-198711
main47312-12260i¥480198705-199205
main47312-12270i¥590198705-199205
47313TUBE, FRONT BRAKE, NO.3
main47313-12180i¥990198705-198905
main47313-12190i¥590198705-199205
main47313-12240i¥1,090198905-199205
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02532i¥2,300198705-199205
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10015i¥200198705-199205
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main90430-10074i¥100198705-199205
47314TUBE, FRONT BRAKE, NO.4
main47314-12260i¥780198705-199205
main47314-12270i¥1,090198705-199205
47315TUBE, FRONT BRAKE, NO.5
main47315-12400i¥980198705-199205
main47315-12410i¥800198705-198908
main47315-12440i¥580198908-199205
47316AHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
main90947-02533i¥1,960198705-199205
main90947-02541i¥1,740198705-199205
main90947-02558i¥1,860198710-199009
47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)
main90401-10015i¥200198705-199205
47318EGASKET(FOR REAR FLEXIBLE HOSE)
main90430-10074i¥100198705-199205
47321TUBE, REAR BRAKE, NO.1
main47321-12030i¥4,020198705-199205
main47321-12050i¥4,180198705-199205
main47321-12060i¥2,710198710-199009
main47321-12070i¥2,890198710-199009
main47321-13030i¥3,590198708-199205
main47321-13040i¥3,760198708-199205
47322TUBE, REAR BRAKE, NO.2
main47322-12180i¥3,110198705-199205
main47322-12200i¥3,240198705-199205
main47322-12210i¥2,520198710-199009
main47322-12240i¥2,890198710-199009
main47322-13070i¥3,470198708-199205
main47322-13080i¥3,760198708-199205
47323TUBE, REAR BRAKE, NO.3
main47323-12210i¥590198705-199205
main47323-12220i¥1,320198710-199009
47324TUBE, REAR BRAKE, NO.4
main47324-12170i¥590198705-199205
main47324-12180i¥980198710-199009
9011906252
main90119-06252¥160
9011906374
main90119-06374¥120
9017908146
main90179-08146¥180
9046106200
main90461-06200¥320
9046400445
main90464-00445¥360
9048001441
main90480-01441¥200
9094901394
main90949-01394¥240
9094901434
main90949-01434¥280
9094901435
main90949-01435¥340
9094901564
main90949-01564¥390
9165140614
main91651-40614¥160
9165660618
main91656-60618¥140
9699110080
main96991-10080¥100

31 parts on this diagram · 6 diagrams in section
