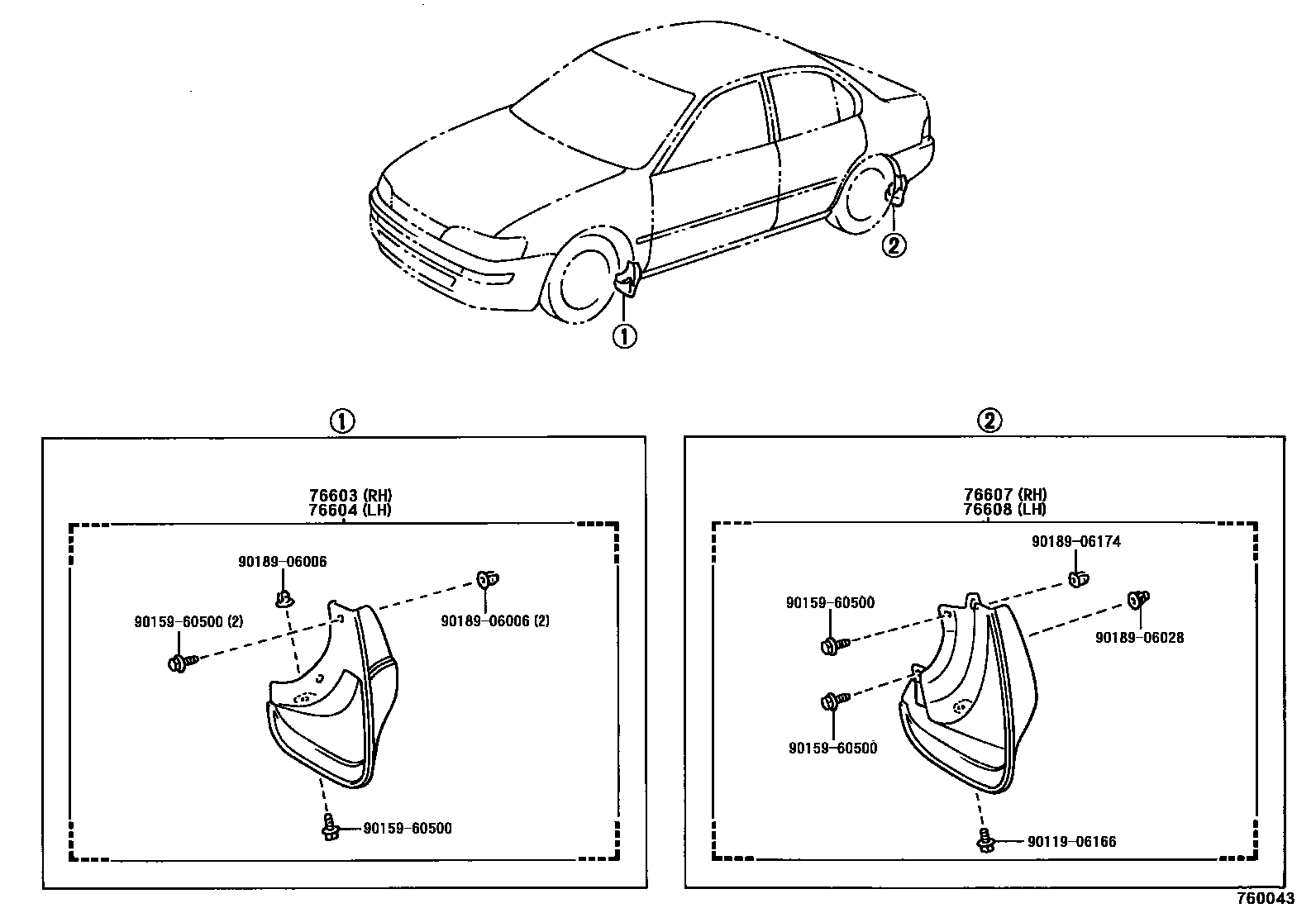

MUDGUARD & SPOILER

0001 1 0002 1

76603MUDGUARD SUB-ASSY, FRONT FENDER, RH

main76621-19215iAE102..JPP..WG;AE101..JPP..CND;AE102..JPP..SED..USA199206-199704

BLACK TYPE

main76621-19225-04iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

DARK BLUE MICA M,8J7

sub76621-19225

sub76621-09070

main76621-19225-05iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

LIGHT BEIGE M,3K9

sub76621-19225

sub76621-09070

main76621-19225-08iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

SUPER WHITE 2,040

sub76621-19225

sub76621-09070

main76621-19225-12iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

RED MICA M,3K4

sub76621-19225

sub76621-09070

main76621-19225-13iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

SILVER MICA M,192

sub76621-19225

sub76621-09070

main76621-19225-22iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

ROSE MICA M.GRAPHITE,3K5

sub76621-19225

sub76621-09070

main76621-19225-A0iAE102..JPP..E;AE102..JPP..SED..CND199210-199505

SUPER WHITE 2,040

sub76621-19225

sub76621-09070

main76621-19225-B0iAE102..JPP..E;AE102..JPP..SED..CND199210-199408

SILVER MICA M,192

sub76621-19225

sub76621-09070

main76621-19225-C0iAE102..JPP..SED199206-199704

BLACK ME,205

sub76621-19225

sub76621-09070

main76621-19225-D1iAE102..JPP..E;AE102..JPP..SED..CND199206-199704

SUPER RED 2,3E5

sub76621-19225

sub76621-09070

main76621-19225-D3iAE102..JPP..E;AE102..JPP..SED..CND199210-199308

ROSE GRAPHITE MI ME,3K5

sub76621-19225

sub76621-09070

main76621-19225-D4iAE102..JPP..E;AE102..JPP..SED..CND199210-199508

LT BEIGE ME,3K9

sub76621-19225

sub76621-09070

main76621-19225-E0iAE102..JPP..SED199508-199704

LT.BEIGE ME.,4M9

sub76621-19225

sub76621-09070

main76621-19225-G0iAE102..JPP..E;AE102..JPP..SED..CND199308-199508

LIGHT GREEN ME.,6M8

sub76621-19225

sub76621-09070

main76621-19225-G1iAE102..JPP..SED199408-199608

MD.GRAISHGREEN MC.GR,6N1

sub76621-19225

sub76621-09070

main76621-19225-G3iAE102..JPP..SED199508-199704

DK.GREEN ME,6M1

sub76621-19225

sub76621-09070

main76621-19225-H0iAE102..JPP..E;AE102..JPP..SED..CND199206-199408

DEEP TURQUOISE,747

sub76621-19225

sub76621-09070

main76621-19225-J0iAE102..JPP..E;AE102..JPP..SED..CND199206-199408

LIGHT BLUE M M,8J6

sub76621-19225

sub76621-09070

main76621-19225-J2iAE102..JPP..E;AE102..JPP..SED..CND199210-199408

DARK BLUE MICA M.,8J7

sub76621-19225

sub76621-09070

main76621-19225-J3iAE102..JPP..SED199408-199605

LT PURPLISH BLUE M.M,8K1

sub76621-19225

sub76621-09070

main76621-19225-J4iAE102..JPP..SED199508-199704

DK.BLUE MC.,8K8

sub76621-19225

sub76621-09070

main76621-19225-K1iAE102..JPP..E;AE102..JPP..SED..CND199408-199508

GRAYISH PURPLE ME,923

sub76621-19225

sub76621-09070

76604MUDGUARD SUB-ASSY, FRONT FENDER, LH

main76622-19215iAE102..JPP..WG;AE101..JPP..CND;AE102..JPP..SED..USA199206-199704

BLACK TYPE

main76622-19225-04iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

DARK BLUE MICA M,8J7

sub76622-19225

sub76622-09070

main76622-19225-05iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

LIGTH BEIGE M,3K9

sub76622-19225

sub76622-09070

main76622-19225-08iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

SUPER WHITE 2,040

sub76622-19225

sub76622-09070

main76622-19225-12iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

RED MICA 2,3K4

sub76622-19225

sub76622-09070

main76622-19225-13iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

SILVER MICA M,192

sub76622-19225

sub76622-09070

main76622-19225-22iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

ROSE MICA M.GRAPHITE,3K5

sub76622-19225

sub76622-09070

main76622-19225-A0iAE102..JPP..E;AE102..JPP..SED..CND199210-199505

SUPER WHITE 2,040

sub76622-19225

sub76622-09070

main76622-19225-B0iAE102..JPP..E;AE102..JPP..SED..CND199210-199408

SILVER MICA M,192

sub76622-19225

sub76622-09070

main76622-19225-C0iAE102..JPP..SED199206-199704

BLACK ME,205

sub76622-19225

sub76622-09070

main76622-19225-D1iAE102..JPP..SED199206-199704

SUPER RED 2,3E5

sub76622-19225

sub76622-09070

main76622-19225-D3iAE102..JPP..E;AE102..JPP..SED..CND199210-199308

ROSE GRAPHITE MI ME,3K5

sub76622-19225

sub76622-09070

main76622-19225-D4iAE102..JPP..E;AE102..JPP..SED..CND199210-199508

LT BEIGE ME,3K9

sub76622-19225

sub76622-09070

main76622-19225-E0iAE102..JPP..SED199508-199704

LT.BEIGE ME.,4M9

sub76622-19225

sub76622-09070

main76622-19225-G0iAE102..JPP..E;AE102..JPP..SED..CND199308-199508

LIGHT GREEN ME.,6M8

sub76622-19225

sub76622-09070

main76622-19225-G1iAE102..JPP..E;AE102..JPP..SED..CND199408-199608

MD.GRAISHGREEN MC.GR,6N1

sub76622-19225

sub76622-09070

main76622-19225-G3iAE102..JPP..SED199508-199704

DK.GREEN ME,6M1

sub76622-19225

sub76622-09070

main76622-19225-H0iAE102..JPP..E;AE102..JPP..SED..CND199206-199408

DEEP TURQUOISE,747

sub76622-19225

sub76622-09070

main76622-19225-J0iAE102..JPP..E;AE102..JPP..SED..CND199206-199408

LIGHT BLUE M M,8J6

sub76622-19225

sub76622-09070

main76622-19225-J2iAE102..JPP..E;AE102..JPP..SED..CND199210-199408

DARK BLUE MICA M.,8J7

sub76622-19225

sub76622-09070

main76622-19225-J3iAE102..JPP..SED199408-199605

LT PURPLISH BLUE M.M,8K1

sub76622-19225

sub76622-09070

main76622-19225-J4iAE102..JPP..SED199508-199704

DK.BLUE MC.,8K8

sub76622-19225

sub76622-09070

main76622-19225-K1iAE102..JPP..E;AE102..JPP..SED..CND199408-199508

GRAYISH PURPLE ME,923

sub76622-19225

sub76622-09070

76607MUDGUARD SUB-ASSY, QUARTER PANEL, REAR RH

main76625-19445iAE101..JPP..CND;AE102..JPP..SED..N..USA199206-199704

main76625-19455-04iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

DARK BLUE MICA M,8J7

sub76625-19455

sub76625-09090

main76625-19455-05iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

LIGHT BEIGE M,3K9

sub76625-19455

sub76625-09090

main76625-19455-08iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

SUPER WHITE 2,040

sub76625-19455

sub76625-09090

main76625-19455-12iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

RED MICA M,3K4

sub76625-19455

sub76625-09090

main76625-19455-13iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

SILVER MICA M,192

sub76625-19455

sub76625-09090

main76625-19455-22iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

ROSE MICA M.GRAPHITE,3K5

sub76625-19455

sub76625-09090

main76625-19455-A0iAE102..JPP..E;AE102..JPP..SED..CND199210-199704

SUPER WHITE 2,040

sub76625-19455

sub76625-09090

main76625-19455-B0iAE102..JPP..E;AE102..JPP..SED..CND199210-199408

SILVER MICA M,192

sub76625-19455

sub76625-09090

main76625-19455-C0iAE102..JPP..E;AE102..JPP..SED..CND199206-199704

BLACK ME,205

sub76625-19455

sub76625-09090

main76625-19455-D1iAE102..JPP..SED199206-199704

SUPER RED 2,3E5

sub76625-19455

sub76625-09090

main76625-19455-D2iAE102..JPP..E;AE102..JPP..SED..CND199210-199704

RED MICA M,3K4

sub76625-19455

sub76625-09090

main76625-19455-D3iAE102..JPP..E;AE102..JPP..SED..CND199210-199308

ROSE GRAPHITE MI ME,3K5

sub76625-19455

sub76625-09090

main76625-19455-D4iAE102..JPP..E;AE102..JPP..SED..CND199210-199508

LT BEIGE ME,3K9

sub76625-19455

sub76625-09090

main76625-19455-E0iAE102..JPP..SED199508-199704

LT.BEIGE ME,4M9

sub76625-19455

sub76625-09090

main76625-19455-G0iAE102..JPP..SED199508-199704

DARK GREEN MC.,6M1

sub76625-19455

sub76625-09090

main76625-19455-G1iAE102..JPP..SED199408-199605

MD.GRAISHGREEN MC.GR,6N1

sub76625-19455

sub76625-09090

main76625-19455-G2iAE102..JPP..E;AE102..JPP..SED..CND199308-199508

LIGHT GREEN MICA,6M8

sub76625-19455

sub76625-09090

main76625-19455-H0iAE102..JPP..E;AE102..JPP..SED..CND199206-199408

DEEP TURQUOISE,747

sub76625-19455

sub76625-09090

main76625-19455-J0iAE102..JPP..E;AE102..JPP..SED..CND199206-199408

LIGHT BLUE M M,8J6

sub76625-19455

sub76625-09090

main76625-19455-J1iAE102..JPP..E;AE102..JPP..SED..CND199210-199408

DARK BLUE MICA M,8J7

sub76625-19455

sub76625-09090

main76625-19455-J3iAE102..JPP..E;AE102..JPP..SED..CND199408-199605

LT PURPLISH BLUE M.M,8K1

sub76625-19455

sub76625-09090

main76625-19455-J4iAE102..JPP..SED199508-199704

DARK BLUE MC.,8K8

sub76625-19455

sub76625-09090

main76625-19455-K1iAE102..JPP..E;AE102..JPP..SED..CND199408-199508

GRAYISH PURPLE ME,923

sub76625-19455

sub76625-09090

main76625-19505iAE102..JPP..WG199206-199704

76608MUDGUARD SUB-ASSY, QUARTER PANEL, REAR LH

main76626-19445iAE101..JPP..CND;AE102..JPP..SED..N..USA199206-199704

main76626-19455-04iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

DARK BLUE MICA M,8J7

sub76626-19455

sub76626-09090

main76626-19455-05iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

LIGHT BEIGE M,3K9

sub76626-19455

sub76626-09090

main76626-19455-08iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

SUPER WHITE 2,040

sub76626-19455

sub76626-09090

main76626-19455-12iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

RED MICA M,3K4

sub76626-19455

sub76626-09090

main76626-19455-13iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

SILVER MICA M,192

sub76626-19455

sub76626-09090

main76626-19455-22iAE102..JPP..E;AE102..JPP..SED..CND199206-199210

ROSE MICA M.GRAPHITE,3K5

sub76626-19455

sub76626-09090

main76626-19455-A0iAE102..JPP..E;AE102..JPP..SED..CND199210-199704

SUPER WHITE 2,040

sub76626-19455

sub76626-09090

main76626-19455-B0iAE102..JPP..E;AE102..JPP..SED..CND199210-199408

SILVER MICA M,192

sub76626-19455

sub76626-09090

main76626-19455-C0iAE102..JPP..E;AE102..JPP..SED..CND199206-199704

BLACK ME,205

sub76626-19455

sub76626-09090

main76626-19455-D1iAE102..JPP..SED199206-199704

SUPER LED 2,3E5

sub76626-19455

sub76626-09090

main76626-19455-D2iAE102..JPP..E;AE102..JPP..SED..CND199210-199704

RED MICA M,3K4

sub76626-19455

sub76626-09090

main76626-19455-D3iAE102..JPP..E;AE102..JPP..SED..CND199210-199308

ROSE MICA M GRAPHITE,3K5

sub76626-19455

sub76626-09090

main76626-19455-D4iAE102..JPP..E;AE102..JPP..SED..CND199210-199508

LT BEIGE ME,3K9

sub76626-19455

sub76626-09090

main76626-19455-E0iAE102..JPP..SED199508-199704

LT.BEIGE ME,4M9

sub76626-19455

sub76626-09090

main76626-19455-G0iAE102..JPP..E;AE102..JPP..SED..CND199308-199508

LIGHT GREEN ME.,6M8

sub76626-19455

sub76626-09090

main76626-19455-G1iAE102..JPP..SED199408-199605

MD.GRAISHGREEN MC.GR,6N1

sub76626-19455

sub76626-09090

main76626-19455-G3iAE102..JPP..SED199508-199704

DARK GREEN MC.,6M1

sub76626-19455

sub76626-09090

main76626-19455-H0iAE102..JPP..E;AE102..JPP..SED..CND199206-199408

DEEP TURQUOISE,747

sub76626-19455

sub76626-09090

main76626-19455-J0iAE102..JPP..E;AE102..JPP..SED..CND199206-199408

LIGHT BLUE M M,8J6

sub76626-19455

sub76626-09090

main76626-19455-J1iAE102..JPP..E;AE102..JPP..SED..CND199210-199408

DARK BLUE MICA M,8J7

sub76626-19455

sub76626-09090

main76626-19455-J3iAE102..JPP..E;AE102..JPP..SED..CND199408-199605

LT PURPLISH BLUE M.M,8K1

sub76626-19455

sub76626-09090

main76626-19455-J4iAE102..JPP..SED199508-199704

DARK BLUE MC.,8K8

sub76626-19455

sub76626-09090

main76626-19455-K1iAE102..JPP..E;AE102..JPP..SED..CND199408-199508

GRAYISH PURPLE ME,923

sub76626-19455

sub76626-09090

main76626-19505iAE102..JPP..WG199206-199704

9011906166

main90119-06166

9015960500

main90159-60500

9018906006

main90189-06006

9018906028

main90189-06028

9018906174

main90189-06174

9 parts on this diagram · 2 diagrams in section
