BRAKE TUBE & CLAMP

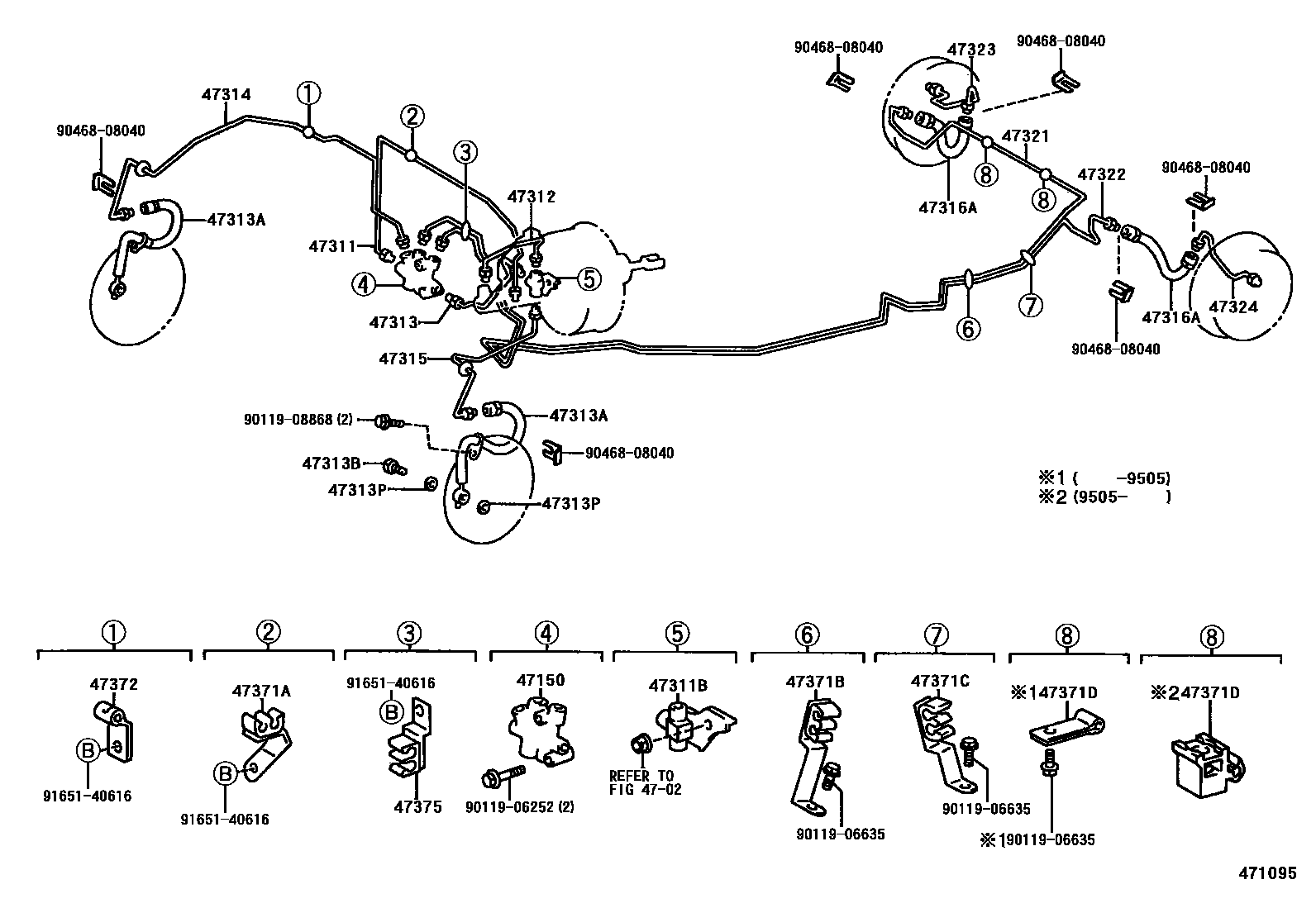

Parts diagram
4702
47150VALVE ASSY, PROPORTIONING
main47150-12150i¥13,500199206-199704
W(ABS)
main47150-12240i¥16,800199206-199704
47311TUBE, FRONT BRAKE, NO.1
main47311-12400i¥2,170199206-199704
W(ABS)
main47311-12490i¥1,090199206-199704
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90412-10207i¥430199206-199704
W(ABS)
main90413-10159i¥1,000199206-199704
47312TUBE, FRONT BRAKE, NO.2
main47312-12260i¥480199206-199704
47313TUBE, FRONT BRAKE, NO.3
main47313-12210i¥2,520199206-199408
W(ABS)
sub47313-12211¥2,530
main47313-12211i¥2,530199408-199704
W(ABS)
main47313-12300i¥750199206-199704
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02659i¥2,650199206-199405
RH
sub90947-02798¥2,650
main90947-02660i¥2,650199206-199405
LH
sub90947-02799¥2,650
main90947-02798i¥2,650199405-199704
RH
sub90947-02910¥1,900
main90947-02799i¥2,650199405-199704
LH
sub90947-02913¥1,900
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10015i¥200199206-199704
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main90430-10074i¥100199206-199704
47314TUBE, FRONT BRAKE, NO.4
main47314-12350i¥540199206-199704
W(ABS)
main47314-12370i¥1,300199206-199704
47315TUBE, FRONT BRAKE, NO.5
main47315-12420i¥940199206-199704
main47315-12480i¥940199206-199704
W(ABS)
47316TUBE, FRONT BRAKE, NO.6
main47316-12220i¥2,380199206-199704
47316AHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
main90947-02657i¥1,860199206-199405
sub90947-02809¥1,860
main90947-02783i¥1,600199505-199704
sub90947-02921¥1,600
main90947-02809i¥1,860199405-199508
47321TUBE, REAR BRAKE, NO.1
main47321-12120i¥4,570199206-199508
main47321-12150i¥4,570199505-199701
sub47321-12190¥4,590
main47321-12190i¥4,590199701-199704
47322TUBE, REAR BRAKE, NO.2
main47322-12270i¥3,460199206-199508
main47322-12300i¥3,440199505-199701
sub47322-12340¥3,430
main47322-12340i¥3,430199701-199704
47323TUBE, REAR BRAKE, NO.3
main47323-12250i¥580199206-199704
47324TUBE, REAR BRAKE, NO.4
main47324-12210i¥580199206-199704
47371ACLAMP, BRAKE TUBE, NO.1
main47371-12110i¥670199206-199704
W(ABS)
main47371-12120i¥520199206-199704
47371BCLAMP, BRAKE TUBE, NO.6
main47375-12010i¥320199206-199508
main47375-12040i¥520199505-199704
47371CCLAMP, BRAKE TUBE, NO.7
main47375-12020i¥310199206-199508
main47375-12060i¥440199505-199704
47371DCLAMP, BRAKE TUBE, NO.8
main47371-12150i¥200199505-199704
main90461-08687i¥270199206-199508
47372CLAMP, BRAKE TUBE, NO.2
main47372-12040i¥660199206-199704
W(ABS)
main90461-08652i¥130199206-199704
47375CLAMP, BRAKE TUBE, NO.5
main47375-12030i¥240199206-199704
9011906252
main90119-06252¥160
9011906635
main90119-06635¥120
9011908868
main90119-08868¥70
9046808040
main90468-08040¥130
9165140616
main91651-40616¥60

28 parts on this diagram · 4 diagrams in section
