PARKING BRAKE & CABLE

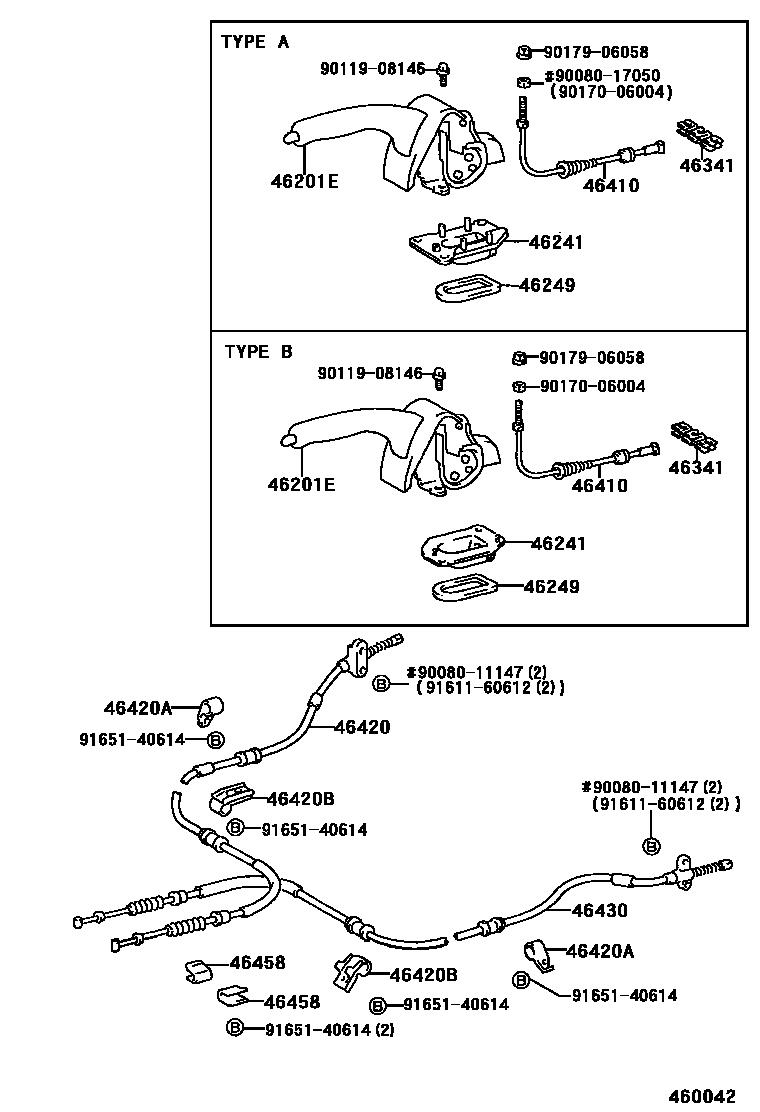

Parts diagram
46201ELEVER SUB-ASSY, PARKING BRAKE
main46201-02020-B0i199306-199508
SHADOW GRAY,TRIM1#,(L)
main46201-02020-B0i199508-199601
TYPE A:REFER TO ILLUSTRATION,SHADOW GRAY,TRIM1#
main46201-02020-E1i199508-199601
TYPE A:REFER TO ILLUSTRATION,OAK,TRIM4#
main46201-02020-J0i199508-199601
TYPE A:REFER TO ILLUSTRATION,DARK,TRIM8#
main46201-02020-J0i199306-199508
DARK,TRIM8#,(L)
main46201-02020-K0i199306-199508
TAUPE,TRIM9#,(L)
main46201-02021-B0i199601-199704
TYPE A:REFER TO ILLUSTRATION,SHADOW GRAY,TRIM1#
main46201-02021-E1i199601-199704
TYPE A:REFER TO ILLUSTRATION,OAK,TRIM4#
main46201-02021-J0i199601-199704
TYPE A:REFER TO ILLUSTRATION,DARK BLUE,TRIM8#
main46201-12160-B0i199206-199508
SHADOW GRAY,TRIM1#,(J)
main46201-12160-B0i199206-199306
SHADOW GRAY,TRIM1#
main46201-12160-J0i199206-199306
DARK BLUE,TRIM8#
main46201-12160-J0i199306-199508
DARK BLUE,TRIM8#,(J)
main46201-12160-K0i199206-199306
TAUPE,TRIM9#
main46201-12160-K0i199206-199508
TAUPE,TRIM9#,(J)
main46201-12190-B0i199508-199704
TYPE B:REFER TO ILLUSTRATION,SHADOW GRAY,TRIM1#
main46201-12190-E0i199508-199704
TYPE B:REFER TO ILLUSTRATION,OAK,TRIM4#
main46201-12190-J0i199508-199704
TYPE B:REFER TO ILLUSTRATION,DARK BLUE,TRIM8#
46241BOOT, PARKING BRAKE LEVER
main46241-02010i199306-199508
TYPE A:REFER TO ILLUSTRATION,(L)
main46241-02010i199508-199704
TYPE A:REFER TO ILLUSTRATION
main46241-12090i199306-199508
TYPE A:REFER TO ILLUSTRATION,(J)
main46241-12090i199206-199306
main46241-12110i199508-199704
TYPE B:REFER TO ILLUSTRATION
46249SHIELD, PARKING BRAKE HOLE
main46249-02010i199306-199704
(L)
main46249-12010i199306-199704
(J)
main46249-12010i199206-199306
46341EQUALIZER, PARKING BRAKE
main46341-12020i199206-199704
46410CABLE ASSY, PARKING BRAKE, NO.1
main46410-02030i199508-199704
TYPE A:REFER TO ILLUSTRATION
main46410-12210i199206-199508
main46410-12250i199508-199704
TYPE B:REFER TO ILLUSTRATION
46420CABLE ASSY, PARKING BRAKE, NO.2
main46420-02030i199306-199704
(L)
main46420-12400i199206-199704
(J)
46420ACLAMP, NO.1(FOR PARKING BRAKE CABLE)
main90949-01746i199206-199704
46420BCLAMP, NO.2(FOR PARKING BRAKE CABLE)
main90949-01744i199206-199704
LH
main90949-01747i199206-199704
RH
46430CABLE ASSY, PARKING BRAKE, NO.3
main46430-02030i199306-199704
(L)
main46430-12300i199206-199704
(J)
46458RETAINER, CABLE
main46458-50010i199206-199704
9008011147
9008017050
9011908146
9017006004
9017906058
9161160612
9165140614

17 parts on this diagram · 1 diagram in section
