FUEL TANK & TUBE

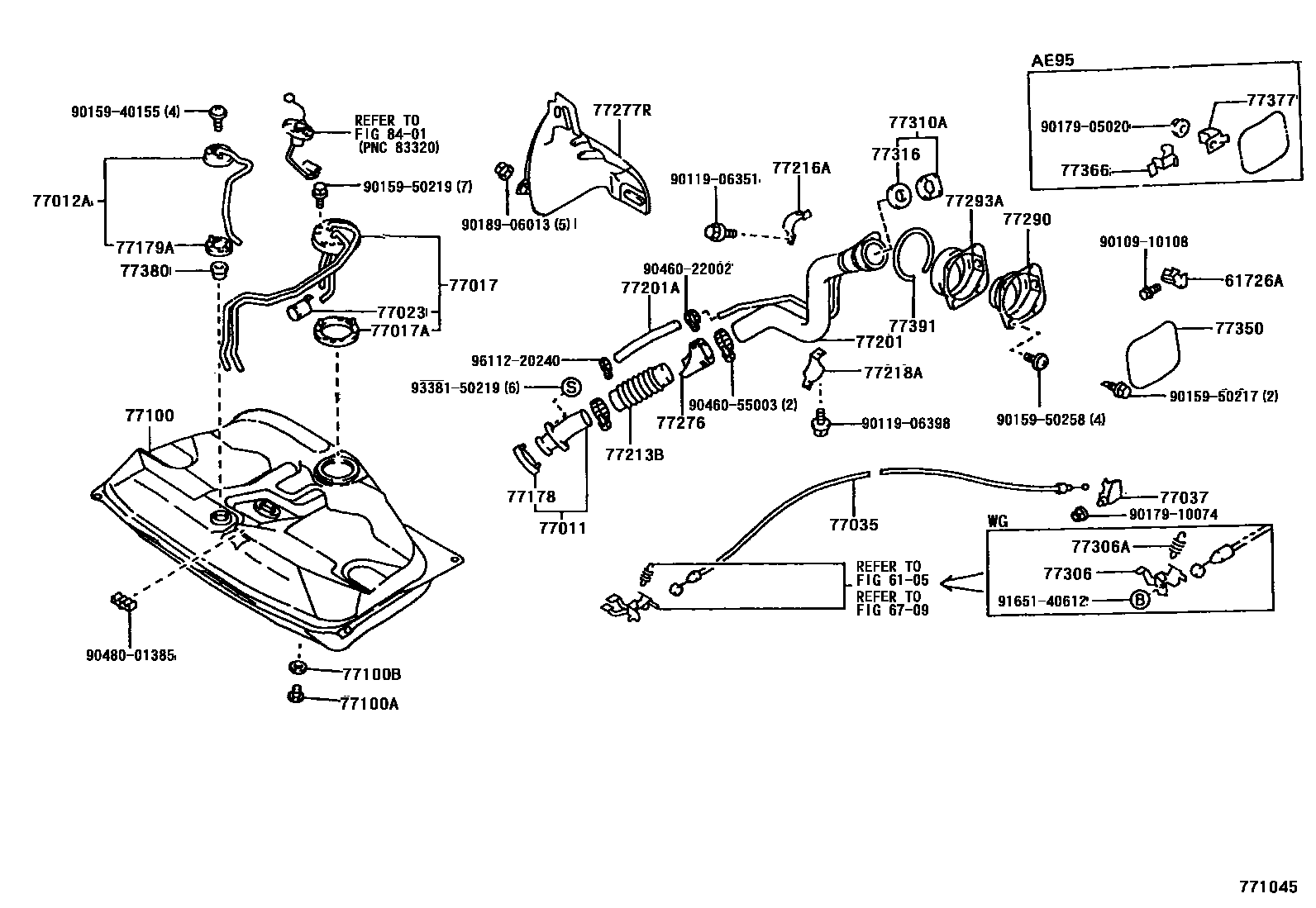

Parts diagram
6105
61726APLATE, FUEL INLET BOX COVER
main61726-12050i¥370198901-199206
6709
77011PIPE SUB-ASSY, FUEL TANK FILLER, LOWER
main77011-12040i¥4,020198708-199206
77012ATUBE SUB-ASSY, FUEL TANK BREATHER, NO.1
main77012-12030i¥3,350198708-199206
main77012-12060i¥3,640198802-199009
77017TUBE SUB-ASSY, FUEL AND EVAPORATION VENT
main77017-12310i¥8,700198708-198908
77017AGASKET, FUEL TANK VENT
main77169-12020i¥480198708-199009
77023FILTER SUB-ASSY, FUEL SUCTION TUBE
main77023-14030i¥1,020198708-198908
77035CABLE SUB-ASSY, FUEL LID LOCK CONTROL
main77035-12260i¥2,020198708-199206
77037LOCK SUB-ASSY, FUEL FILLER OPENING LID
main77037-12050i¥850198708-199206
77100TANK ASSY, FUEL
main77001-19545i198708-198908
main77001-19565i¥40,000198802-199009
sub77001-19585¥41,000
main77001-19605i¥41,000198908-199206
77100APLUG(FOR FUEL TANK)
main90341-20004i¥360198802-199206
77100BGASKET(FOR FUEL TANK)
main90430-20007i¥220198802-199206
77178GASKET, FUEL TANK FILLER PIPE, LOWER
main77178-12010i¥670198708-198805
main77178-20010i¥430198805-199206
77179AGASKET, FUEL TANK BREATHER TUBE
main77179-16010i¥480198708-199206
77201PIPE SUB-ASSY, FUEL TANK INLET
main77201-12340i¥11,800198708-199206
main77201-12370i¥12,900198802-199009
main77201-12400i198808-199008
77201AHOSE, FUEL, NO.1(FOR FUEL TANK INLET PIPE)
main90445-22011i¥1,000198708-199206
L=220
sub90445-22024¥1,220
77213BHOSE, FUEL TANK TO FILLER PIPE
main77213-12140i¥3,300198708-199206
77216ASUPPORT, FUEL TANK FILLER PIPE, NO.1
main77216-12040i¥470198708-199206
77218ASUPPORT, FUEL TANK FILLER PIPE, NO.3
main77218-12010i¥1,010198708-199206
77276PROTECTOR, FUEL HOSE
main77276-12040i¥740198708-199206
77277RPROTECTOR, FUEL TANK FILLER PIPE
main77277-12080i¥2,060198708-198905
sub77277-12081¥2,120
main77277-12081i¥2,120198905-199206
main77277-12110i¥1,810198802-199009
main77277-12120i¥1,830198808-198905
sub77277-12121¥1,870
main77277-12121i¥1,870198905-199008
main77277-13030i¥1,610198710-199206
77290SHIELD ASSY, FUEL TANK FILLER PIPE
main77291-12060i¥980198708-199206
main77291-12070i¥1,850198802-199009
77293ASHIELD, FUEL TANK FILLER PIPE, NO.3
main77293-12030i¥760198708-199206
main77293-12040i¥1,200198802-199009
sub77293-12041¥1,200
77306LEVER SUB-ASSY, FUEL LID LOCK OPEN
main77306-13030i¥1,140198710-199206
77306ASPRING, FUEL LID OPEN LEVER
main90506-09004i¥200198710-199206
77310ACAP ASSY, FUEL TANK
main77310-12140i¥2,790198710-199206
main77310-16010i¥2,820198708-198710
sub77310-16011¥2,790
77316GASKET, FUEL TANK CAP
main77316-16010i¥660198708-199206
77350LID ASSY, FUEL FILLER OPENING
main77350-12200i¥4,080198710-199206
main77350-12240i¥4,510198802-199009
main77350-12250i¥2,190198901-198908
STD PACKAGE
main77350-12250i¥2,190198908-199206
main77350-12260i¥2,190198708-199206
77366SPRING, FUEL FILLER OPENING LID HINGE
main77360-12010i¥430198710-199206
77377RETAINER, FUEL FILLER OPENING LID LOCK
main77377-12040i¥760198710-199206
77380VALVE ASSY, FUEL CUT OFF
main77380-14020i¥1,240198708-199206
77391RING, FUEL INLET BOX
main77391-14020i¥160198708-199206
8401
9010910108
main90109-10108¥200
9011906351
main90119-06351¥100
9011906398
main90119-06398¥70
9015940155
main90159-40155¥120
9015950217
main90159-50217¥70
9015950219
main90159-50219¥70
9015950258
main90159-50258¥120
9017905020
main90179-05020¥140
9017910074
main90179-10074¥110
9018906013
main90189-06013¥70
9046022002
main90460-22002¥530
9046055003
main90460-55003¥270
9048001385
main90480-01385¥200
9165140612
main91651-40612¥70
9338150219
9611220240
main96112-20240¥240

50 parts on this diagram · 6 diagrams in section
