PARKING BRAKE & CABLE

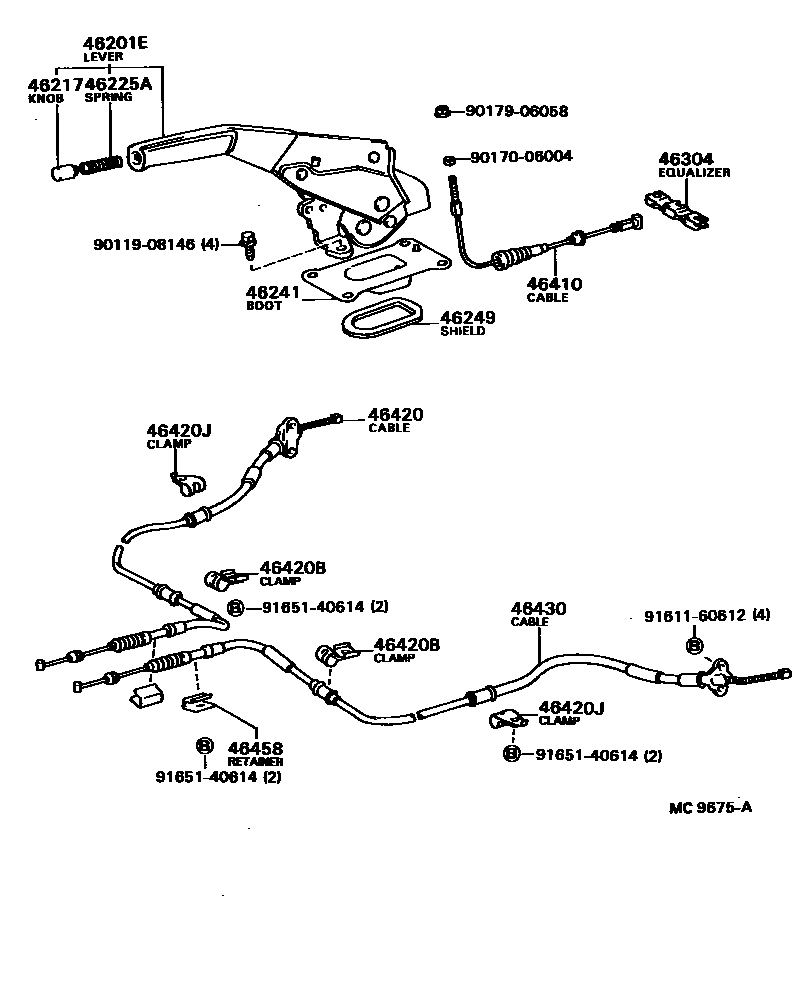

Parts diagram
46201ELEVER SUB-ASSY, PARKING BRAKE
main46201-12060-02i198308-198408
MAROON,RED/MAROON,TRIM3#
main46201-12060-03i198308-198707
GRAY,GRAY,TRIM1#
main46201-12060-04i198308-198707
BLUE,BLUE,TRIM8#
main46201-12060-06i198408-198707
BROWN,BROWN,TRIM4#
main46201-32013-02i198308-198408
MAROON,RED/MAROON,TRIM3#
main46201-32013-03i198308-198707
GRAY,GRAY,TRIM1#
main46201-32013-04i198308-198707
BLUE,BLUE,TRIM8#
main46201-32013-06i198408-198707
BROWN,BROWN,TRIM4#
46217KNOB, PARKING BRAKE RELEASE ROD
main46217-10020-14i198308-198405
BLUE,BLUE,TRIM8#
main46217-10020-22i198308-198405
MAROON,RED/MAROON,TRIM3#
main46217-10020-33i198308-198405
GRAY,GRAY,TRIM1#
main46217-20020-02i198405-198408
MAROON,DEEP MAROON,TRIM3#
main46217-20020-03i198405-198707
GRAY,SHADOW GRAY,TRIM1#
main46217-20020-04i198405-198707
BLUE,BLUE,TRIM8#
main46217-20020-06i198408-198707
BROWN,SEPIA BROWN,TRIM4#
46225ASPRING, COMPRESSION(FOR PARKING BRAKE PAWL ROD)
main90501-10069i198308-198707
46241BOOT, PARKING BRAKE LEVER
main46241-32010i198308-198707
46249SHIELD, PARKING BRAKE HOLE
main46249-32010i198308-198707
46304EQUALIZER SUB-ASSY, PARKING BRAKE
main46341-12010i198308-198707
46410CABLE ASSY, PARKING BRAKE, NO.1
main46410-20210i198308-198707
46420CABLE ASSY, PARKING BRAKE, NO.2
main46420-12310i198308-198707
46420BCLAMP, NO.2(FOR PARKING BRAKE CABLE)
main90949-01112i198308-198707
46420JCLAMP, NO.3(FOR PARKING BRAKE CABLE)
main90949-01015i198308-198707
46430CABLE ASSY, PARKING BRAKE, NO.3
main46430-12210i198308-198707
46458RETAINER, CABLE
main46458-20020i198308-198707
9011908146
9017006004
9017906058
9161160612
9165140614

17 parts on this diagram · 1 diagram in section
