GEAR SHIFT FORK & LEVER SHAFT (MTM)

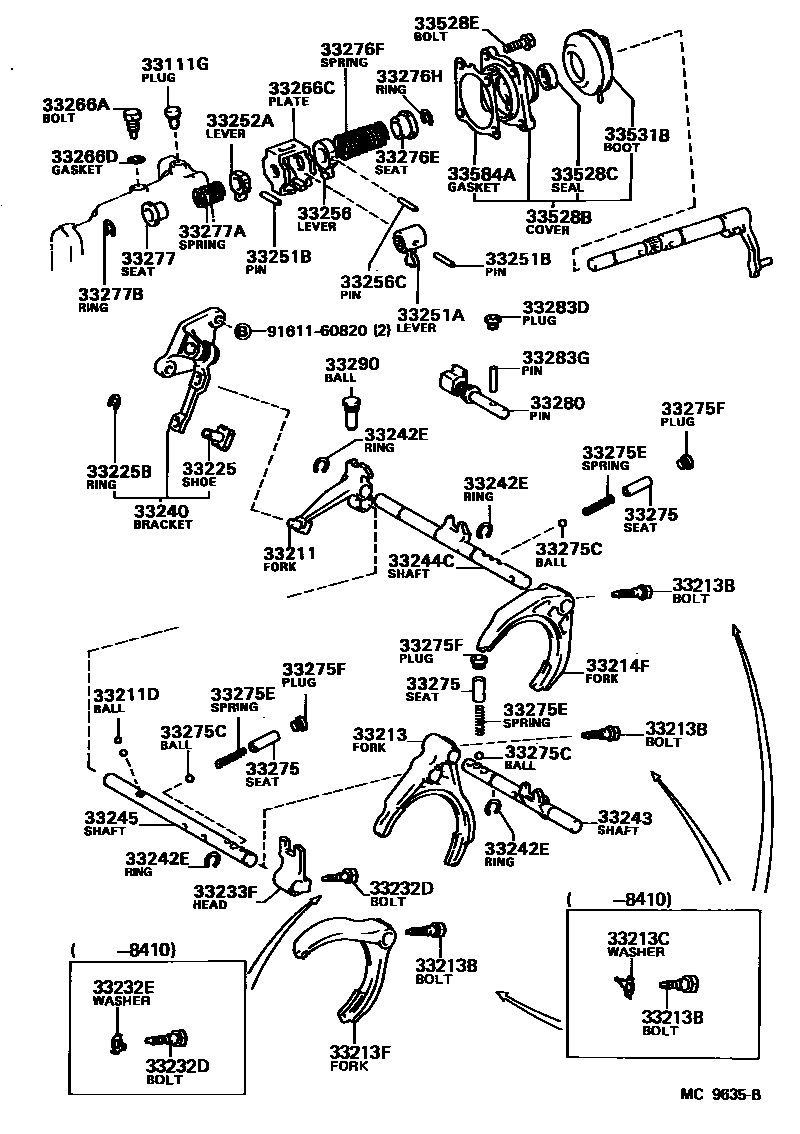

Parts diagram
33111GPLUG, BREATHER(FOR MANUAL TRANSMISSION)
main90930-03080i198308-198707
33211FORK, REVERSE SHIFT
main33211-12020i198308-198707
main33211-12040i198308-198408
main33211-32010i198308-198508
33211DBALL(FOR REVERSE SHIFT FORK)
main90360-06004i198308-198707
OD=6.35
33213FORK, 1ST & 2ND SHIFT
main33210-32010i198308-198508
main33212-12010i198308-198707
33213BBOLT(FOR SHIFT FORK SET)
main90105-06052i198410-198707
main90105-06065i198405-198508
main90113-06005i198308-198410
main90113-06006i198308-198405
33213CWASHER, LOCK(FOR SHIFT FORK SET)
main90215-08003i198308-198405
main90215-08004i198308-198410
33213FFORK, 3RD & 4TH SHIFT
main33213-12020i198308-198707
main33220-32010i198308-198508
33214FFORK, 5TH SHIFT
main33214-12010i198308-198707
main33214-32010i198308-198508
33225SHOE, SHIFT ARM
main33225-12010i198308-198707
33225BRING, E(FOR SHIFT ARM SHOE)
main96160-00800i198308-198707
33232DBOLT (FOR SHIFT HEAD SET)
main90105-06052i198410-198707
main90113-06005i198308-198410
33232EWASHER, LOCK (FOR SHIFT HEAD SET)
main90215-09004i198308-198410
33233FHEAD, 3RD & 4TH SHIFT
main33232-12010i198308-198405
main33232-12011i198405-198707
33240BRACKET ASSY, REVERSE SHIFT ARM
main33240-12010i198308-198606
main33240-12011i198606-198707
33242SHAFT, GEAR SHIFT FORK, NO.1
main33242-12040i198308-198408
main33242-32010i198308-198508
33242ERING, SHAFT SNAP (FOR SHIFT FORK SHAFT)
main90520-12003i198308-198707
33243SHAFT, 1ST & 2ND SHIFT FORK
main33205-12020i198308-198707
33244CSHAFT, REVERSE & 5TH SHIFT FORK
main33244-12051i198308-198405
main33244-12052i198405-198707
33245SHAFT, 3RD & 4TH SHIFT FORK
main33243-12091i198308-198707
33251ALEVER, SHIFT, INNER NO.1
main33251-10050i198409-198707
main33251-12060i198308-198409
main33251-32010i198308-198507
main33251-32030i198507-198508
33251BPIN, SLOTTED SPRING (FOR SHIFT INNER LEVER)
main90254-05007i198308-198508
L=47.0
main90254-05016i198308-198707
L=25.5
33252ALEVER, SHIFT, INNER NO.2
main33252-12010i198308-198707
main33252-32010i198308-198507
main33252-32030i198507-198508
33256LEVER, SELECT INNER
main33256-12020i198308-198405
main33256-12021i198405-198707
33256CPIN, SLOTTED SPRING (FOR SELECT INNER LEVER)
main90254-05002i198308-198707
33266ABOLT (FOR SHIFT INTERLOCK PLATE)
main90109-12019i198308-198707
33266CPLATE, SHIFT INTERLOCK
main33266-12020i198308-198405
main33266-12021i198405-198707
main33266-32020i198507-198508
33266DGASKET (FOR SHIFT INTERLOCK PLATE)
main90430-12008i198308-198707
33275SEAT, SHIFT DETENT BALL SPRING, NO.1
main33275-12041i198308-198707
OD=10.7
33275CBALL (FOR SHIFT DETENT)
main90360-10003i198308-198707
33275ESPRING, COMPRESSION (FOR SHIFT DETENT BALL)
main90501-14077i198308-198707
33275FPLUG (FOR SHIFT DETENT BALL)
main90341-12004i198308-198707
33276ESEAT, SELECT SPRING, NO.1
main33276-12021i198308-198707
main33276-32010i198308-198507
33276FSPRING, COMPRESSION, NO.1 (FOR SELECT RETURN)
main90501-14092i198408-198508
main90501-16072i198308-198408
main90501-16076i198308-198707
33276HRING, SHAFT SNAP (FOR SELECT SPRING NO.1 SEAT)
main90520-15003i198308-198707
33277SEAT, SELECT SPRING, NO.2
main33277-12010i198308-198707
main33277-32010i198308-198507
33277ASPRING, COMPRESSION, NO.2 (FOR SELECT RETURN)
main90501-15009i198507-198508
main90501-18037i198308-198507
main90501-18052i198308-198707
33277BRING, E (FOR SELECT SPRING NO.2 SEAT)
main90523-12003i198308-198707
33280PIN ASSY, REVERSE RESTRICT
main33280-12060i198308-198707
main33280-32011i198308-198508
33283DPLUG (FOR REVERSE RESTRICT PIN)
main90341-10065i198308-198707
33283GPIN, SLOTTED SPRING (FOR REVERSE RESTRICT PIN)
main90254-05003i198308-198707
33290BALL ASSY, LOCK, NO.1
main33290-12010i198308-198405
main33290-12011i198405-198707
main33290-32010i198308-198507
33528BCOVER, CONTROL SHAFT
main33506-12061i198308-198707
main33506-32020i198308-198507
main33506-32040i198507-198508
33528CSEAL, OIL (FOR CONTROL SHAFT COVER)
main90311-18004i198308-198508
main90311-18006i198308-198707
33528EBOLT (FOR CONTROL SHAFT COVER)
main90119-10288i198308-198707
*10-1.25PX25-19.8,*10-1.25PX25-19.8
main91611-61025i198604-198707
*10-1.25PX25-25,*10-1.25PX25-25
33531BBOOT, DUST (FOR SHIFT & SELECT LEVER SHAFT)
main33531-12020i198308-198707
main33531-32011i198308-198508
33584AGASKET, CONTROL SHIFT LEVER RETAINER
main33584-12050i198308-198707
9161160820

47 parts on this diagram · 4 diagrams in section
