HEADLAMP CLEANER

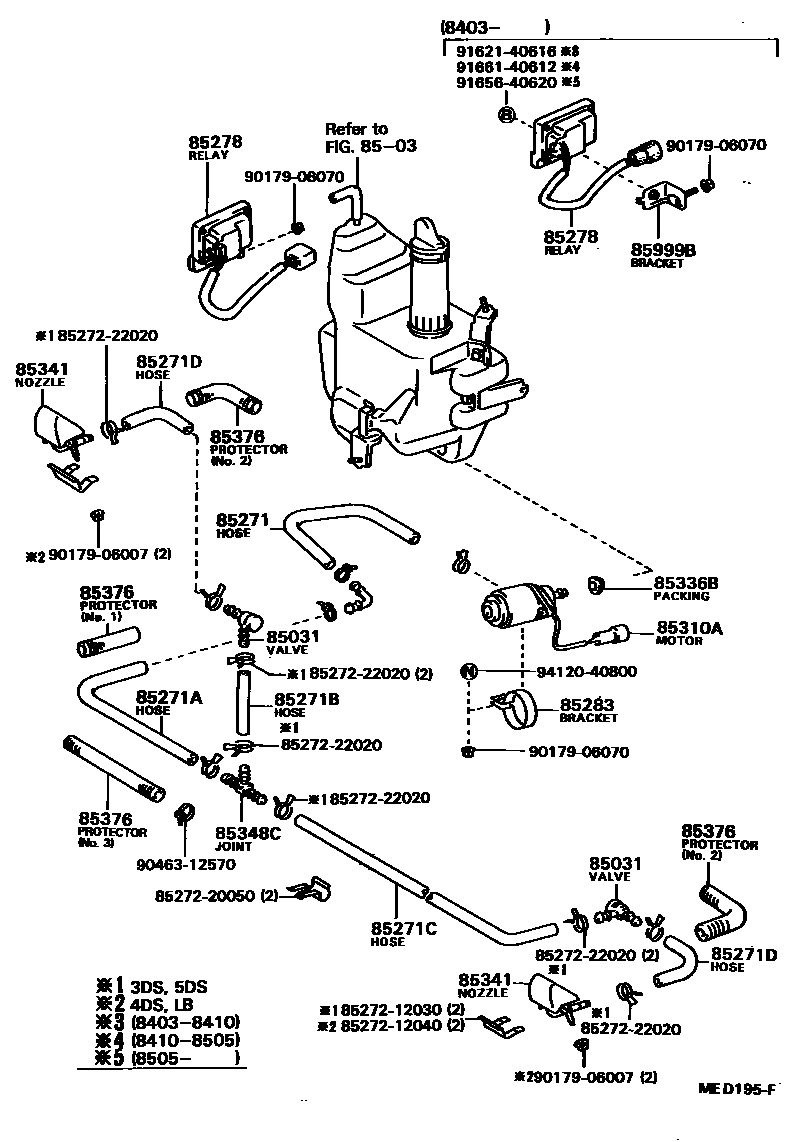

Parts diagram
8503
85031VALVE, HEADLAMP CLEANER WASHER HOSE
main85031-30020i198305-198704
85271HOSE, HEADLAMP CLEANER, NO.1
main85271-12010i198305-198704
85271AHOSE, HEADLAMP CLEANER, NO.2
main85271-14020i198305-198704
85271BHOSE, HEADLAMP CLEANER, NO.3
main90445-14055i198305-198704
L=60
85271CHOSE, HEADLAMP CLEANER, NO.4
main85375-12062i198305-198704
L=600
85271DHOSE, HEADLAMP CLEANER, NO.5
main85375-12510i198305-198704
85278RELAY ASSY, HEADLAMP CLEANER CONTROL
main85276-12030i198305-198403
main85276-12032i198403-198505
main85276-22060i198505-198704
85283BRACKET, HEADLAMP CLEANER WASHER
main85361-10070i198305-198505
85310AMOTOR AND PUMP ASSY, HEADLAMP CLEANER WASHER
main85310-12160i198505-198704
main85310-22060i198305-198505
85336BPACKING, HEADLAMP CLEANER WASHER
main85336-10010i198305-198704
85341NOZZLE, HEADLAMP CLEANER WASHER
main85035-12120i198305-198704
main85035-12200i198410-198704
85348CJOINT, HEADLAMP CLEANER HOSE, NO.3
main85352-12010i198305-198704
85376PROTECTOR, HEADLAMP CLEANER HOSE, NO.1
main85376-12480i198305-198704
NO.1
main85377-12090i198305-198704
NO.2
main85377-12480i198305-198704
NO.3
85999BBRACKET, HEADLAMP CLEANER RELAY
main85274-12010i198403-198410
main85274-12020i198410-198704
main85999-12120i198611-198704
ENGLAND SPEC
8527212030CABLE SUB-ASSY, HEADLAMP CLEANER, RH
8527212040CABLE SUB-ASSY, HEADLAMP CLEANER, RH
8527220050CABLE SUB-ASSY, HEADLAMP CLEANER, RH
8527222020CABLE SUB-ASSY, HEADLAMP CLEANER, RH
9017906007
9017906070
9046312570
9162140616
9165640620
9166140612
9412040800

26 parts on this diagram · 1 diagram in section
