PARKING BRAKE & CABLE

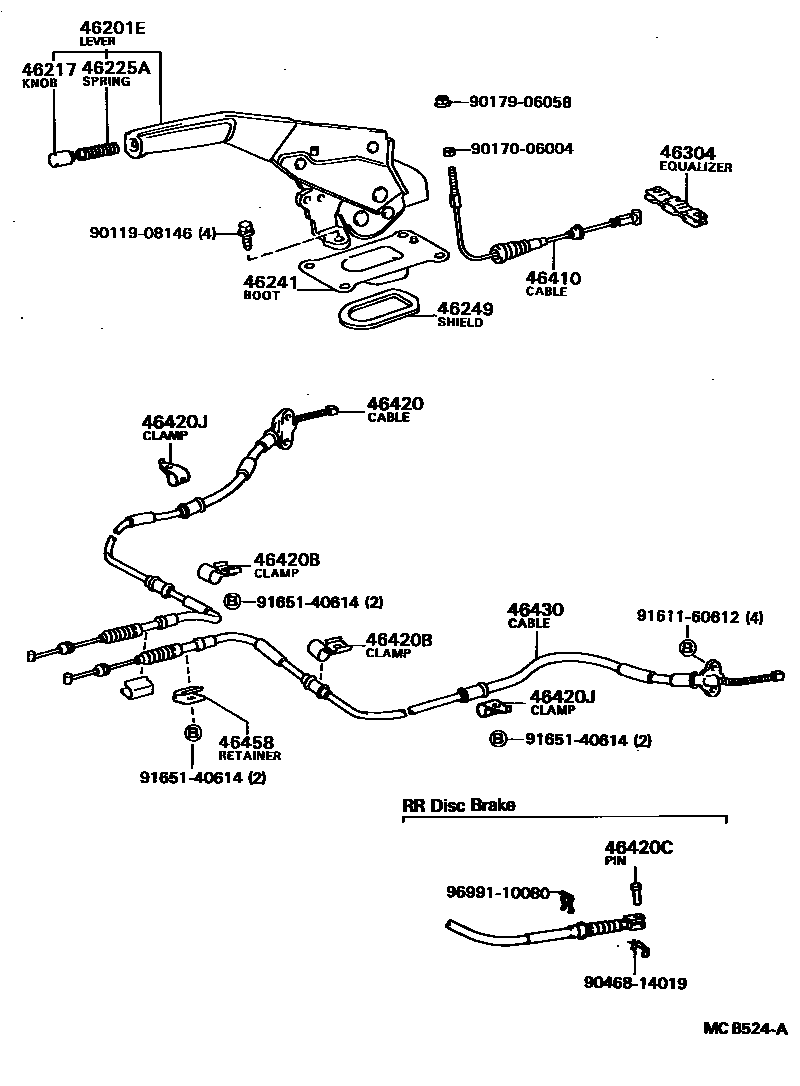

Parts diagram
46201ELEVER SUB-ASSY, PARKING BRAKE
main46201-12060-01i198411-198801
BLACK,BLACK,TRIM1#,4#
main46201-12060-02i198305-198408
MAROON,RED/MAROON,TRIM3#
main46201-12060-03i198305-198801
GRAY,GRAY,TRIM1#
main46201-12060-04i198305-198603
BLUE,BLUE,TRIM8#
main46201-12060-06i198408-198801
BROWN,BROWN,TRIM4#
main46201-12060-14i198603-198801
BLUE,BLUE,TRIM8#
main46201-12061-01i198801-198804
BLACK,BLACK,TRIM1#,4#
main46201-12061-03i198801-198804
GRAY,GRAY,TRIM1#
main46201-12061-06i198801-198804
BROWN,BROWN,TRIM4#
main46201-12061-14i198801-198804
BLUE,BLUE,TRIM8#
main46201-12090-01i198410-198801
BLACK,BLACK,TRIM1#,4#
main46201-12091-01i198801-198807
BLACK,BLACK,TRIM1#,4#
main46201-32013-02i198305-198408
MAROON,RED/MAROON,TRIM3#
main46201-32013-03i198305-198801
GRAY,GRAY,TRIM1#
main46201-32013-04i198305-198603
BLUE,BLUE,TRIM8#
main46201-32013-14i198603-198801
BLUE,BLUE,TRIM8#
main46201-32013-26i198408-198801
BROWN,BROWN,TRIM4#
main46201-32014-14i198801-198804
BLUE,BLUE,TRIM8#
main46201-32014-23i198801-198804
GRAY,GRAY,TRIM1#
main46201-32014-26i198801-198804
BROWN,BROWN,TRIM4#
46217KNOB, PARKING BRAKE RELEASE ROD
main46217-10020-14i198305-198405
BLUE,BLUE,TRIM8#
main46217-10020-22i198305-198405
MAROON,RED/MAROON,TRIM3#
main46217-10020-33i198305-198405
GRAY,GRAY,TRIM1#
main46217-12020-01i198801-198807
BLACK,BLACK,TRIM1#,4#
main46217-12020-03i198801-198804
GRAY,SHADOW GRAY,TRIM1#
main46217-12020-14i198801-198804
BLUE,BLUE,TRIM8#
main46217-12020-26i198801-198804
BROWN,BROWN,TRIM4#
main46217-20020-01i198410-198801
BLACK,BLACK,TRIM1#,4#
main46217-20020-02i198405-198408
MAROON,DEEP MAROON,TRIM3#
main46217-20020-03i198405-198712
GRAY,SHADOW GRAY,TRIM1#
main46217-20020-04i198405-198603
BLUE,BLUE,TRIM8#
main46217-20020-06i198408-198801
BROWN,SEPIA BROWN,TRIM4#
main46217-20020-43i198712-198801
GRAY,SHADOW GRAY,TRIM1#
main46217-20020-44i198603-198801
BLUE,BLUE,TRIM8#
46225ASPRING, COMPRESSION(FOR PARKING BRAKE PAWL ROD)
main90501-10069i198305-198807
46241BOOT, PARKING BRAKE LEVER
main46241-32010i198305-198807
46249SHIELD, PARKING BRAKE HOLE
main46249-32010i198305-198807
46304EQUALIZER SUB-ASSY, PARKING BRAKE
main46341-12010i198305-198807
46410CABLE ASSY, PARKING BRAKE, NO.1
main46410-12150i198410-198807
main46410-20210i198305-198807
46420CABLE ASSY, PARKING BRAKE, NO.2
main46420-12310i198305-198807
main46420-12330i198410-198807
46420BCLAMP, NO.2(FOR PARKING BRAKE CABLE)
main90949-01112i198305-198807
46420CPIN, W/HOLE(FOR PARKING BRAKE CABLE)
main90240-08040i198410-198807
46420JCLAMP, NO.3(FOR PARKING BRAKE CABLE)
main90949-01015i198305-198807
46430CABLE ASSY, PARKING BRAKE, NO.3
main46430-12210i198305-198804
main46430-12230i198410-198807
46458RETAINER, CABLE
main46458-20020i198305-198807
9011908146
9017006004
9017906058
9046814019
9161160612
9165140614
9699110080

20 parts on this diagram · 1 diagram in section
