FRONT STEERING GEAR & LINK

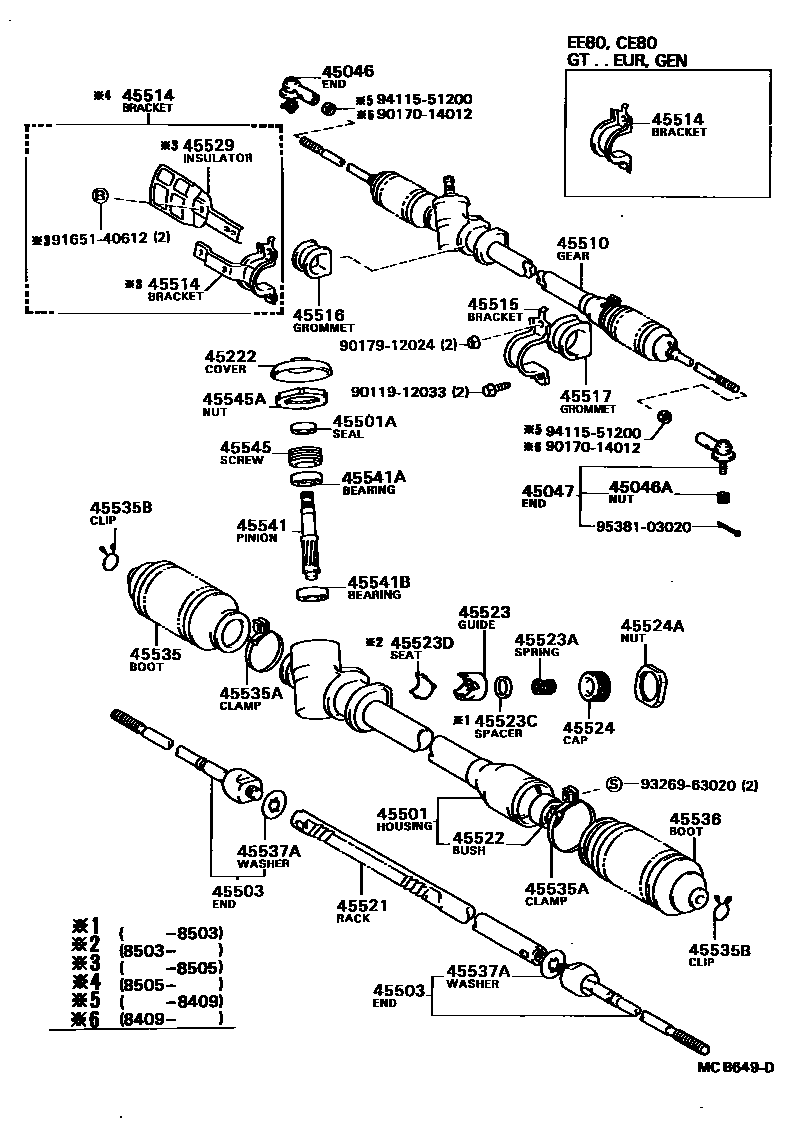

Parts diagram
45046END SUB-ASSY, TIE ROD, RH
main45046-19175i¥3,030198409-198807
main45046-29135i¥3,820198305-198409
45046ANUT, CASTLE(FOR TIE ROD END)
main90171-12028i¥130198305-198807
45047END SUB-ASSY, TIE ROD, LH
main45046-19175i¥3,030198409-198807
main45046-29135i¥3,820198305-198409
45222COVER, STEERING GEAR DUST
main45222-10030i¥590198305-198804
45501HOUSING SUB-ASSY, STEERING RACK
main45501-12090i¥13,500198305-198804
sub45501-12110¥13,400
main45501-12100i¥13,400198305-198707
sub45501-12120¥13,300
45501ASEAL, TYPE T OIL(FOR STEERING RACK HOUSING)
main90311-15001i¥190198305-198804
sub90311-15002¥190
45503END SUB-ASSY, STEERING RACK
main45503-19035i¥7,700198305-198409
main45503-19036i¥6,000198409-198804
45510GEAR ASSY, STEERING
main45510-12040i198305-198409
VARIABLE GEAR RATIO
sub45510-12041¥45,700
sub45046-19175¥3,030
sub90170-14012¥110
main45510-12041i¥45,700198409-198505
VARIABLE GEAR RATIO
sub45510-12042¥48,100
main45510-12041i¥45,700198502-198505
NEW ZEALAND SPEC
sub45510-12042¥48,100
main45510-12050i198305-198409
VARIABLE GEAR RATIO
sub45510-12051¥45,700
sub45046-19175¥3,030
sub90170-14012¥110
main45510-12051i¥45,700198409-198704
VARIABLE GEAR RATIO
sub45510-12091¥46,300
main45510-12051i¥45,700198512-198704
VENEZUELA SPEC
sub45510-12091¥46,300
main45510-12060i198305-198409
sub45510-12061¥45,700
sub45046-19175¥3,030
sub90170-14012¥110
main45510-12061i¥45,700198409-198704
sub45510-12062¥48,100
main45510-12070i198305-198409
sub45510-12071¥45,700
sub45046-19175¥3,030
sub90170-14012¥110
main45510-12071i¥45,700198409-198704
sub45510-12250¥45,700
main45510-12080i¥46,000198305-198409
CONSTANT GEAR RATIO
sub45510-12081¥46,300
sub45046-19175¥3,030
sub90170-14012¥110
main45510-12081i¥46,300198409-198804
CONSTANT GEAR RATIO
sub45510-12230¥47,800
sub45222-10030¥590
main45510-12081i¥46,300198507-198704
NEW ZEALAND SPEC
sub45510-12230¥47,800
sub45222-10030¥590
main45510-12090i198305-198409
CONSTANT GEAR RATIO
sub45510-12091¥46,300
sub45046-19175¥3,030
sub90170-14012¥110
main45510-12091i¥46,300198409-198707
CONSTANT GEAR RATIO
sub45510-12240¥47,600
sub45222-10030¥590
main45510-12091i¥46,300198505-198704
sub45510-12240¥47,600
sub45222-10030¥590
45514BRACKET, STEERING RACK HOUSING, NO.1
main45505-12010i¥1,620198505-198807
main45505-12020i¥1,620198505-198807
W/POWER STEERING
main45514-12040i¥710198305-198807
main45514-12050i198305-198505
main45514-12060i198305-198505
W/POWER STEERING
main45514-20010i¥1,460198305-198807
W/POWER STEERING
45515BRACKET, STEERING RACK HOUSING, NO.2
main45506-12010i¥1,670198505-198704
W/POWER STEERING
main45506-12020i¥1,620198505-198704
main45515-12060i¥790198305-198804
sub45515-12070¥800
main45515-12070i¥800198305-198807
W/POWER STEERING
main45515-12100i198305-198505
W/POWER STEERING
main45515-12110i198305-198505
45516GROMMET, STEERING RACK HOUSING, NO.1
main45516-20010i¥760198305-198807
45517GROMMET, STEERING RACK HOUSING, NO.2
main45517-12050i¥1,190198305-198807
main45517-12060i¥1,290198305-198807
W/POWER STEERING
45521RACK, STEERING
main45521-12070i¥9,400198305-198505
VARIABLE GEAR RATIO
sub45521-12071¥9,500
main45521-12070i¥9,400198502-198505
NEW ZEALAND SPEC
sub45521-12071¥9,500
main45521-12080i¥9,400198305-198704
VARIABLE GEAR RATIO
sub45521-12120¥9,400
sub45541-12060¥3,480
sub90501-23007¥170
main45521-12080i¥9,400198512-198704
VENEZUELA SPEC
sub45521-12120¥9,400
sub45541-12060¥3,480
sub90501-23007¥170
main45521-12090i¥9,500198305-198704
sub45521-12091¥9,400
main45521-12100i¥9,500198305-198704
sub45521-20030¥9,400
sub45541-12060¥3,480
sub90501-23007¥170
sub90501-26038¥190
main45521-12110i¥9,500198305-198804
CONSTANT GEAR RATIO
main45521-12110i¥9,500198507-198704
NEW ZEALAND SPEC
main45521-12120i¥9,400198305-198707
CONSTANT GEAR RATIO
45522BUSH, STEERING RACK
main45522-10021i¥2,150198311-198807
main45522-10030i¥2,250198305-198311
sub45522-10031¥2,140
45523GUIDE, RACK(FOR STEERING GEAR)
main45523-16011i¥540198305-198503
main45523-17012i¥470198503-198804
sub45523-12040¥440
45523ASPRING(FOR STEERING GEAR RACK GUIDE)
main90501-23007i¥170198305-198503
main90501-28007i¥200198503-198804
CONSTANT GEAR RATIO
main90501-28007i¥200198507-198704
NEW ZEALAND SPEC
main90501-30007i¥210198503-198704
VARIABLE GEAR RATIO
main90501-30007i¥210198512-198704
VENEZUELA SPEC
45523CSPACER(FOR RACK GUIDE)
main90560-23003i¥600198305-198503
45523DSEAT, RACK GUIDE
main44277-17010i¥410198503-198804
45524CAP, STEERING RACK GUIDE SPRING
main45524-12020i¥860198503-198804
main45524-16010i¥630198305-198503
45524ANUT(FOR STEERING RACK GUIDE SPRING CAP)
main90179-36002i¥350198305-198804
45529INSULATOR, STEERING RACK BOOT HEAT
main45529-12010i198305-198505
45535BOOT, STEERING RACK, NO.1
main45535-12011i¥1,820198305-198804
45535ACLAMP(FOR STEERING RACK BOOT)
main90461-10273i¥310198305-198804
NO.1
main90949-01082i¥310198305-198804
NO.2
45535BCLIP(FOR STEERING RACK BOOT)
main90467-18003i¥120198305-198804
45536BOOT, STEERING RACK, NO.2
main45536-12030i¥2,000198305-198804
45537AWASHER, CLAW(FOR STEERING RACK END LOCK)
main90214-14002i¥550198305-198804
45541PINION, STEERING
main45541-12030i¥3,520198305-198704
sub45541-12031¥3,480
main45541-12030i¥3,520198305-198505
VARIABLE GEAR RATIO
sub45541-12031¥3,480
main45541-12040i¥3,520198512-198704
VENEZUELA SPEC
sub45521-12120¥9,400
sub45521-20030¥9,400
sub45541-12060¥3,480
sub90501-23007¥170
sub90501-26038¥190
main45541-12040i¥3,520198305-198704
sub45521-12120¥9,400
sub45521-20030¥9,400
sub45541-12060¥3,480
sub90501-23007¥170
sub90501-26038¥190
main45541-12040i¥3,520198305-198704
VARIABLE GEAR RATIO
sub45521-12120¥9,400
sub45521-20030¥9,400
sub45541-12060¥3,480
sub90501-23007¥170
sub90501-26038¥190
main45541-12050i¥3,520198507-198704
NEW ZEALAND SPEC
main45541-12050i¥3,520198305-198804
CONSTANT GEAR RATIO
main45541-12060i¥3,480198305-198707
CONSTANT GEAR RATIO
45541ABEARING, RADIAL BALL(FOR STEERING PINION UPPER)
main90363-15003i¥2,140198305-198804
45541BBEARING, RADIAL BALL(FOR STEERING PINION LOWER)
main90363-13001i¥1,530198305-198804
45545SCREW, PINION BEARING ADJUSTING
main45545-10010i¥980198305-198804
45545ANUT(FOR PINION BEARING ADJUSTING SCREW)
main90179-38001i¥580198305-198804
9011912033
main90119-12033¥350
9017014012
main90170-14012¥110
9017912024
main90179-12024¥100
9165140612
main91651-40612¥70
9326963020
main93269-63020¥110
9411551200
main94115-51200¥170
9538103020
main95381-03020¥90

38 parts on this diagram · 10 diagrams in section
