METER

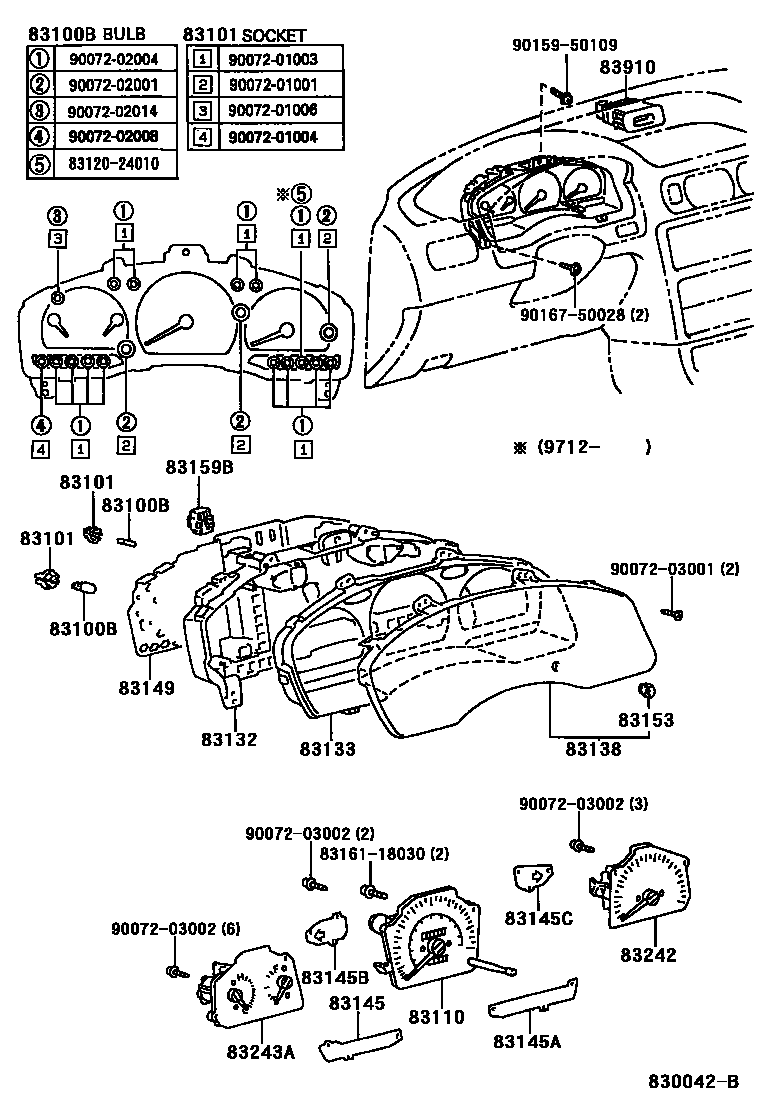

Parts diagram
83100BBULB, COMBINATION METER, NO.1
main83120-24010i199712-199802
13.5V,W(SOCKET),NO.5
main90072-02001×3i199508
12V 3.4W,GREEN CAP,NO.2
main90072-02004×12i199712-199802
14V 1.1W,NO.1
main90072-02008i199508
14V 3.0W,NO.4
main90072-02014i199508
14V 1.4W,GREEN CAP,NO.3
83101SOCKET SUB-ASSY, COMBINATION METER BULB
main90072-01001×3i199508
NO.2
main90072-01003×13i199508-199712
NO.1
main90072-01004i199508
NO.4
main90072-01006i199508
NO.3
83110SPEEDOMETER ASSY
main83220-16020i199712-199802
main83220-16030i199508-199712
main83220-16220i199802
main83220-16230i199712
83132CASE, COMBINATION METER
main83132-1G060i199508
83133PLATE, COMBINATION METER, NO.1
main83133-1G020i199508
83138GLASS, SPEEDOMETER
main83138-1G020i199508
83145LENS, METER, NO.1
main83831-16030i199508
main83831-16050i199508
83145ALENS, METER, NO.2
main83145-1G180i199508
83145BLENS, METER, NO.3
main83145-1G220i199508
83145CLENS, METER, NO.4
main83145-1G240i199508
main83835-16030i199508
83149PLATE, METER CIRCUIT
main83861-16030i199508
main83861-16040i199508
PUERTORICO SPEC
83153GROMMET, METER GLASS
main83153-1G020i199508
83159BRELAY ASSY, METER
main83159-22170i199508
83242TACHOMETER ASSY, ENGINE
main83881-16030i199712-199802
main83881-16040i199508-199712
PUERTORICO SPEC
main83881-16050i199508-199712
main83881-16440i199712-199802
main83881-16450i199712
PUERTORICO SPEC
main83881-16460i199712
83243AGAUGE SUB-ASSY, FUEL RECEIVER
main83882-16010i199508-199712
main83882-16040i199508-199712
PUERTORICO SPEC
main83882-16440i199712-199802
main83882-16450i199712
PUERTORICO SPEC
83910CLOCK ASSY
main83910-16200-B1i199508
GRAY,TRIM1#
8316118030CASE, COMBINATION METER MIRROR, NO.1
9007203001
9007203002
9015950109
9016750028

21 parts on this diagram · 3 diagrams in section
