BRAKE TUBE & CLAMP

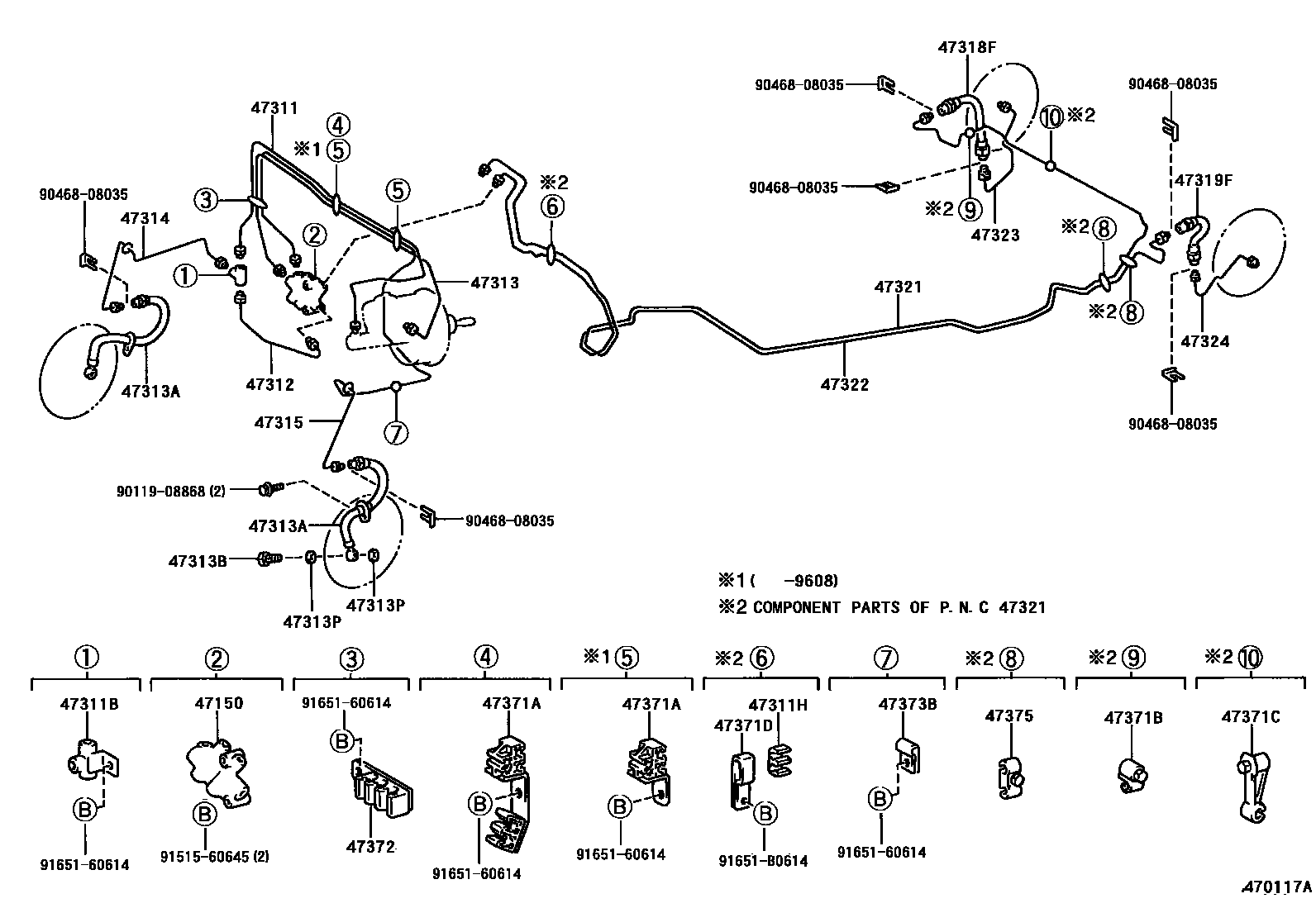

Parts diagram
47150VALVE ASSY, PROPORTIONING
main47150-12060i¥7,100199508-199608
sub47150-12270¥13,500
main47150-12210i¥13,500199712
W(ABS)
main47150-12270i¥13,500199608
main47150-13020i¥13,500199802
W(ABS)
main47150-20280i¥13,500199508-199802
W(ABS)
47311TUBE, FRONT BRAKE, NO.1
main47311-16160i¥1,320199508
main47311-16180i¥2,170199508-199608
W(ABS)
main47311-16210i¥2,170199608-199802
W(ABS)
main47311-16260i¥2,170199712-199802
W(ABS)
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main47391-16020i¥850199508
W(ABS)
main90413-10004i¥620199508
47311HGROMMET(FOR BRAKE TUBE)
main90480-01122i¥120199508
47312TUBE, FRONT BRAKE, NO.2
main47312-16090i¥550199508
main47312-16160i¥1,470199508-199608
W(ABS)
main47312-16190i¥1,320199608-199802
W(ABS)
main47312-16230i¥1,320199712-199802
W(ABS)
47313TUBE, FRONT BRAKE, NO.3
main47313-16160i¥1,090199508
main47313-16180i¥2,010199508-199608
W(ABS)
main47313-16210i¥2,010199608-199802
W(ABS)
main47313-16250i¥2,010199712-199802
W(ABS)
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02813i¥2,650199508
RH
main90947-02814i¥2,650199508
LH
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10015i¥200199508
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main90430-10074i¥100199508
47314TUBE, FRONT BRAKE, NO.4
main47314-10230i¥580199508
W(ABS)
main47314-16100i¥750199508
47315TUBE, FRONT BRAKE, NO.5
main47315-16130i¥2,010199508
main47315-16150i¥1,820199508-199608
W(ABS)
main47315-16180i¥2,010199608-199802
W(ABS)
main47315-16220i¥2,010199712-199802
W(ABS)
47318TUBE, FRONT BRAKE, NO.8
main47318-16021i¥940199508
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-02637i¥1,490199508
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-02637i¥1,490199508
47321TUBE, REAR BRAKE, NO.1
main47321-16110i¥4,750199508
47322TUBE, REAR BRAKE, NO.2
main47322-16100i¥3,240199508
47323TUBE, REAR BRAKE, NO.3
main47323-16170i¥550199508
47324TUBE, REAR BRAKE, NO.4
main47324-16160i¥550199508
47371ACLAMP, BRAKE TUBE, NO.1
main47371-16040i¥510199508
W(ABS)
main47371-16050i¥460199508-199608
main47371-16050i¥460199608
LH
main47371-16100i¥670199608
RH
47371BCLAMP, BRAKE TUBE, NO.6
main47371-10100i¥510199508
47371CCLAMP, BRAKE TUBE, NO.7
main47371-10110i¥680199508
47371DCLAMP, BRAKE TUBE, NO.8
main90949-01703i¥270199508
47372CLAMP, BRAKE TUBE, NO.2
main47371-10140i¥530199508
main47371-16050i¥460199508-199608
W(ABS)
47373BCLAMP, BRAKE TUBE, NO.3
main47371-10010i¥660199608
W(ABS)
main47371-16080i¥640199508-199608
W(ABS)
main90461-06902i¥230199508
47375CLAMP, BRAKE TUBE, NO.5
main47371-10080i¥550199508
main47371-16100i¥670199608
W(ABS)
9011908868
main90119-08868¥70
9046808035
main90468-08035¥110
9151560645
main91515-60645¥110
9165160614
main91651-60614¥70
91651B0614
main91651-B0614¥100

30 parts on this diagram · 5 diagrams in section
