HEATING & AIR CONDITIONING - COMPRESSOR

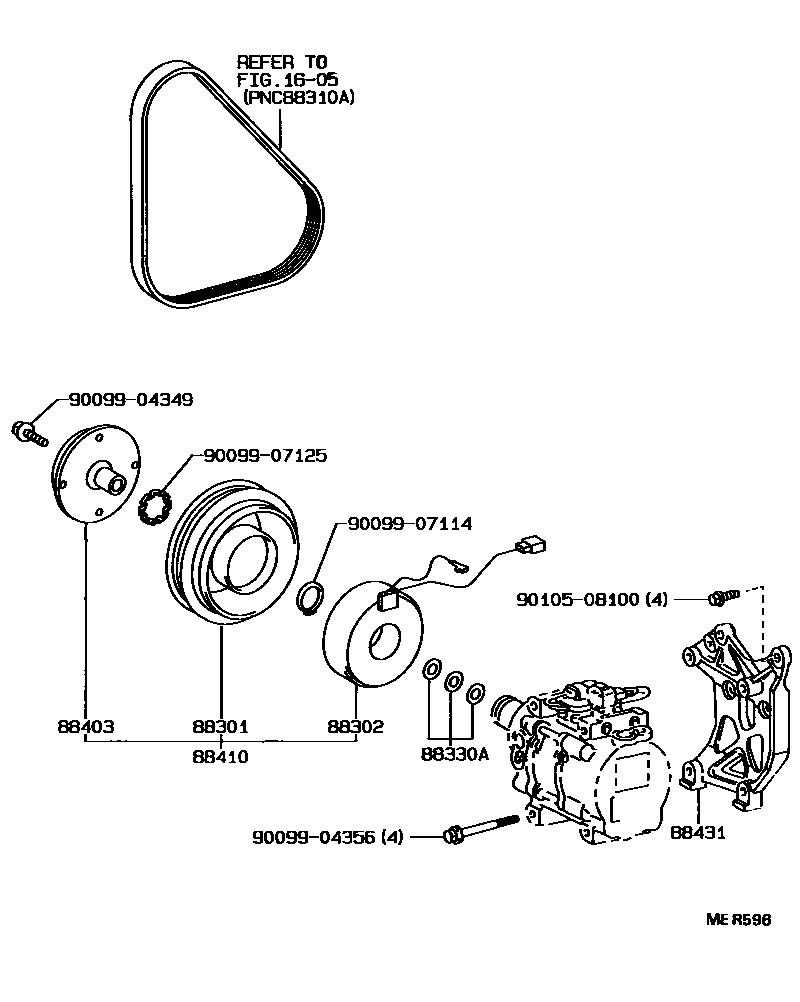

Parts diagram
1605
88301ROTOR SUB-ASSY, MAGNET CLUTCH
main88412-10130i199104-199208
PUERTORICO SPEC
main88412-10150i199104-199208
main88412-16060i199208-199308
main88412-16060i199308-199508
PUERTORICO SPEC
main88412-16070i199208-199308
PUERTORICO SPEC
main88412-16150i199308-199508
88302STATOR SUB-ASSY, MAGNET CLUTCH
main88411-16050i199104-199208
main88411-16060i199208-199308
main88411-1A040i199308-199508
88330AWASHER (FOR MAGNET CLUTCH)
main88335-14020i199104-199508
88403HUB SUB-ASSY, MAGNET CLUTCH
main88403-16011i199104-199208
main88403-1A010i199208-199508
88410CLUTCH ASSY, MAGNET
main88410-16090i199104-199208
main88410-16100i199104-199208
PUERTORICO SPEC
main88410-16160i199208-199308
main88410-16170i199208-199308
PUERTORICO SPEC
main88410-16260i199308-199508
PUERTORICO SPEC
main88410-16270i199308-199508
88431BRACKET, COMPRESSOR MOUNTING, NO.1
main88431-16040i199104-199308
main88431-16060i199104-199508
PUERTORICO SPEC
main88431-16090i199308-199508
9009904349
9009904356
9009907114
9009907125
9010508100

12 parts on this diagram · 2 diagrams in section
