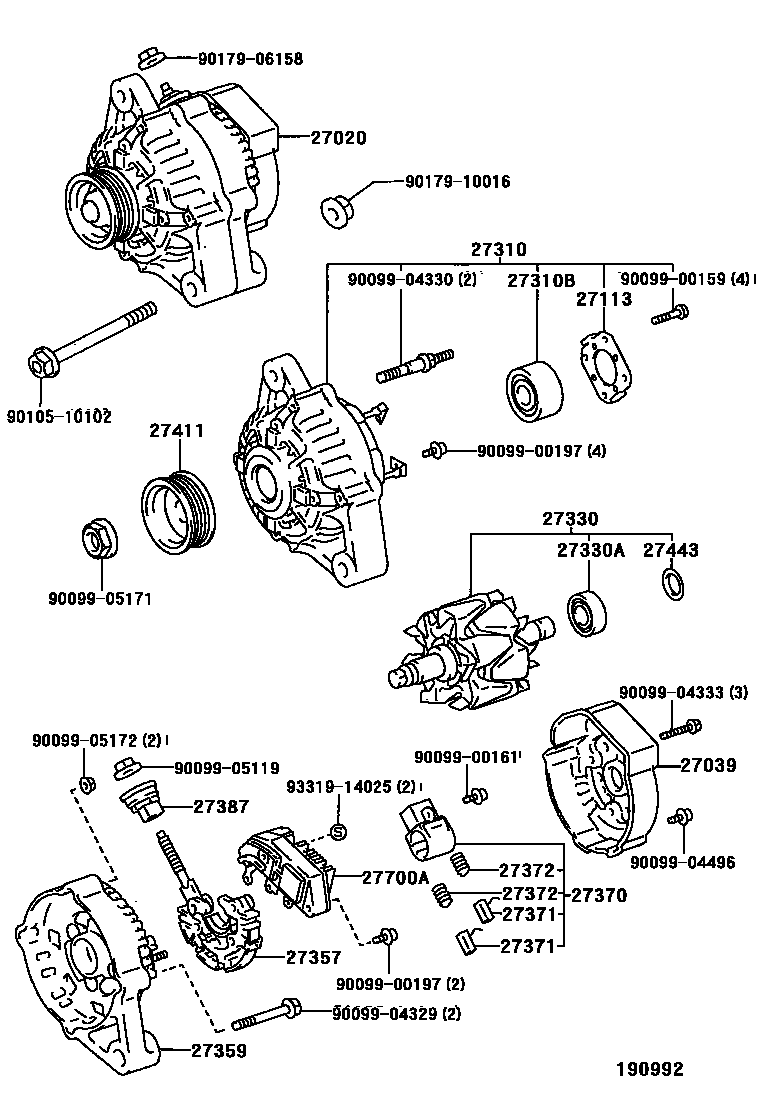

ALTERNATOR

0001 112V 60A 0002 112V 70A

27020ALTERNATOR ASSY

main27060-11170i5EFE..EL54..ATM199712

12V 70A

main27060-11250i5EFE..EL54..MTM199508

12V 60A

main27060-11340i5EFE..EL54..ATM199508-199712

12V 70A

sub27060-11270

27039COVER, ALTERNATOR REAR END

main27039-11180i5EFE..EL54..CP..MTM199712-199802

main27039-11190i5EFE..EL54..CVT199508-199802

main27039-16380i5EFE..EL54..ATM199701-199712

main27039-67100i5EFE..EL54..ATM199712

main27039-73020i5EFE..EL54..ATM199508-199701

sub27039-16380

27113PLATE, BEARING RETAINER, ALTERNATOR

main27312-70200i5EFE..EL54..ATM199508-199712

main27312-72100i5EFE..EL54..ATM199712

main27312-72120i5EFE..EL54..MTM199508

27310FRAME ASSY, DRIVE END, ALTERNATOR

main27310-11160i5EFE..EL54..MTM199508

main27310-11270i5EFE..EL54..ATM199508-199712

main27310-55090i5EFE..EL54..ATM199712

27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)

main90099-10178i5EFE..EL54..ATM199508-199712

main90099-10198i5EFE..EL54..MTM199508

sub90099-10229

main90099-10199i5EFE..EL54..ATM199712

27330ROTOR ASSY, ALTERNATOR

main27330-11160i5EFE..EL54..MTM199508

main27330-64570i5EFE..EL54..ATM199508-199712

main27330-67100i5EFE..EL54..ATM199712

27330ABEARING(FOR ALTERNATOR ROTOR)

main90099-10140i5EFE..EL54..ATM199508-199712

main90099-10154i5EFE..EL54..MTM199508

main90099-10216i5EFE..EL54..ATM199712

27357HOLDER, ALTERNATOR, W/RECTIFIER

main27357-11130i5EFE..EL54..ATM199712

main27357-11170i5EFE..EL54..MTM199508-199802

main27357-11180i5EFE..EL54..CP..MTM199712-199802

main27357-16380i5EFE..EL54..ATM199701-199712

main27357-63020i5EFE..EL54..ATM199508-199701

27359FRAME, ALTERNATOR RECTIFIER END

main27359-16180i5EFE..EL54..ATM199508-199601

sub27359-16181

sub27384-16380

main27359-16181i5EFE..EL54..ATM199601-199701

main27359-16182i5EFE..EL54..ATM199701-199712

main27359-72150i5EFE..EL54..MTM199508-199802

main27359-72151i5EFE..EL54..CP..MTM199712-199802

main27359-75160i5EFE..EL54..ATM199712

27370HOLDER ASSY, ALTERNATOR BRUSH

main27370-54450i5EFE..EL54..CVT199508-199802

sub27370-58320

main27370-58320i5EFE..EL54199601-199802

27371BRUSH, ALTERNATOR

main27371-70300i5EFE..EL54199508

27372SPRING, ALTERNATOR BRUSH

main27372-63020i5EFE..EL54199508

sub27372-87501

27387INSULATOR, TERMINAL

main27387-10080i5EFE..EL54..MTM199508-199708

main27387-10081i5EFE..EL54..MTM199708

main27387-70170i5EFE..EL54..ATM199508-199709

main27387-70171i5EFE..EL54..ATM199709

27411PULLEY, ALTERNATOR

main27411-11160i5EFE..EL54..MTM199508

main27411-65010i5EFE..EL54..ATM199508

27443COVER, ALTERNATOR BEARING

main27443-63020i5EFE..EL54199508

27700AREGULATOR ASSY, GENERATOR

main27700-11060i5EFE..EL54..MTM199508

main27700-11080i5EFE..EL54..ATM199508-199712

sub27700-11070

main27700-74030i5EFE..EL54..ATM199712

9009900159

main90099-00159

9009900161

main90099-00161

9009900197

main90099-00197

9009904329

main90099-04329

9009904330

main90099-04330

9009904333

main90099-04333

9009904496

main90099-04496

9009905119

main90099-05119

9009905171

main90099-05171

9009905172

main90099-05172

9010510102

main90105-10102

9017906158

main90179-06158

9017910016

main90179-10016

9331914025

main93319-14025

30 parts on this diagram · 2 diagrams in section
