FUEL TANK & TUBE

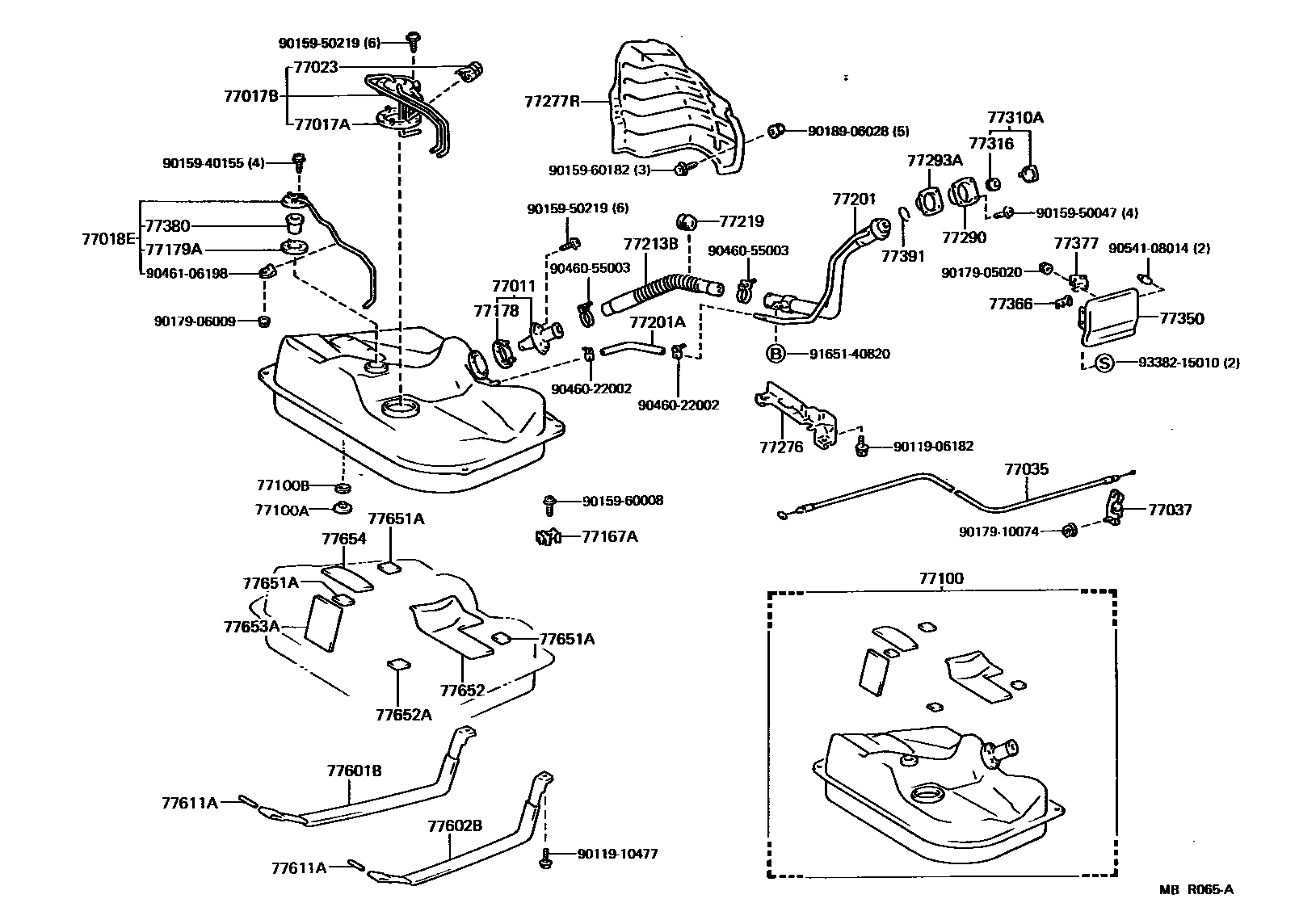

Parts diagram
77011PIPE SUB-ASSY, FUEL TANK FILLER, LOWER
main77011-16050i198808-199009
77017AGASKET, FUEL TANK VENT
main77178-10010i198808-199009
77017BTUBE SUB-ASSY, FUEL TANK VENT
main77017-16090i198808-199009
77018ETUBE SUB-ASSY, FUEL TANK EVAPORATION VENT
main77018-16041i198808-199009
77023FILTER SUB-ASSY, FUEL SUCTION TUBE
main77023-12050i198808-199009
77035CABLE SUB-ASSY, FUEL LID LOCK CONTROL
main77035-16070i198808-199009
W(BACK DOOR & TRUNK OPENER)
main77035-16070i198808-199009
W(SECURITY LUTCH)
77037LOCK SUB-ASSY, FUEL FILLER OPENING LID
main77037-12040i198808-199009
W(BACK DOOR & TRUNK OPENER)
main77037-12040i198808-199009
W(SECURITY LUTCH)
77100TANK ASSY, FUEL
main77001-19455i198808-199009
main77001-19495i198908-199009
77100APLUG(FOR FUEL TANK)
main90341-20004i198908-199009
77100BGASKET(FOR FUEL TANK)
main90430-20007i198908-199009
77167ASUPPORT, FUEL TANK VENT TUBE, NO.2
main77167-16010i198808-199009
main77167-16030i198908-199009
77178GASKET, FUEL TANK FILLER PIPE, LOWER
main77178-13020i198808-199009
77179AGASKET, FUEL TANK BREATHER TUBE
main77179-16010i198808-199009
77201PIPE SUB-ASSY, FUEL TANK INLET
main77201-16090i198808-198809
main77201-16140i198809-199009
77201AHOSE, FUEL, NO.1(FOR FUEL TANK INLET PIPE)
main90445-22009i198808-199009
77213BHOSE, FUEL TANK TO FILLER PIPE
main77213-16040i198808-199009
77219COVER, FUEL TANK FILLER PIPE
main77219-16010i198808-199009
77276PROTECTOR, FUEL HOSE
main77276-16020i198808-199009
77277RPROTECTOR, FUEL TANK FILLER PIPE
main77277-16080i198808-199009
77290SHIELD ASSY, FUEL TANK FILLER PIPE
main77290-16050i198808-198809
main77290-16060i198809-199009
77293ASHIELD, FUEL TANK FILLER PIPE, NO.3
main77293-16040i198808-199009
77310ACAP ASSY, FUEL TANK
main77310-12140i198808-199009
77316GASKET, FUEL TANK CAP
main77316-16010i198808-199009
77350LID ASSY, FUEL FILLER OPENING
main77350-16060i198808-199009
main77350-16080i198808-199009
W(BACK DOOR & TRUNK OPENER) OR W(SECURITY LUTCH)
main77350-16080i198808-199009
W(BACK DOOR & TRUNK OPENER)
main77350-16110i198808-199009
main77350-16120i198808-198901
W(BACK DOOR & TRUNK OPENER)
main77350-16120i198808-199009
W(BACK DOOR & TRUNK OPENER) OR W(SECURITY LUTCH)
77366SPRING, FUEL FILLER OPENING LID HINGE
main77360-24010i198808-199009
77377RETAINER, FUEL FILLER OPENING LID LOCK
main77377-20030i198808-199009
W(SECURITY LUTCH)
main77377-20030i198808-199009
W(BACK DOOR & TRUNK OPENER)
77380VALVE ASSY, FUEL CUT OFF
main77380-14020i198808-199009
77391RING, FUEL INLET BOX
main77391-16010i198808-199009
77601BBAND SUB-ASSY, FUEL TANK, NO.1 RH
main77601-16070i198808-199009
77602BBAND SUB-ASSY, FUEL TANK, NO.1 LH
main77602-16060i198808-199009
77611APIN (FOR FUEL TANK BAND)
main90250-08019i198808-199009
77651ACUSHION, FUEL TANK, NO.1
main77651-16060i198808-199009
77652CUSHION, FUEL TANK, NO.1
main77651-16070i198808-199009
77652ACUSHION, FUEL TANK, NO.2
main77652-16070i198808-199009
77653ACUSHION, FUEL TANK, NO.3
main77653-16060i198808-199009
77654CUSHION, FUEL TANK, NO.2
main77652-16080i198808-199009
9011906182
9011910477
9015940155
9015950047
9015950219
9015960008
9015960182
9017905020
9017906009
9017910074
9018906028
9046022002
9046055003
9046106198
9054108014
9165140820
9338215010

53 parts on this diagram · 3 diagrams in section
