STARTER

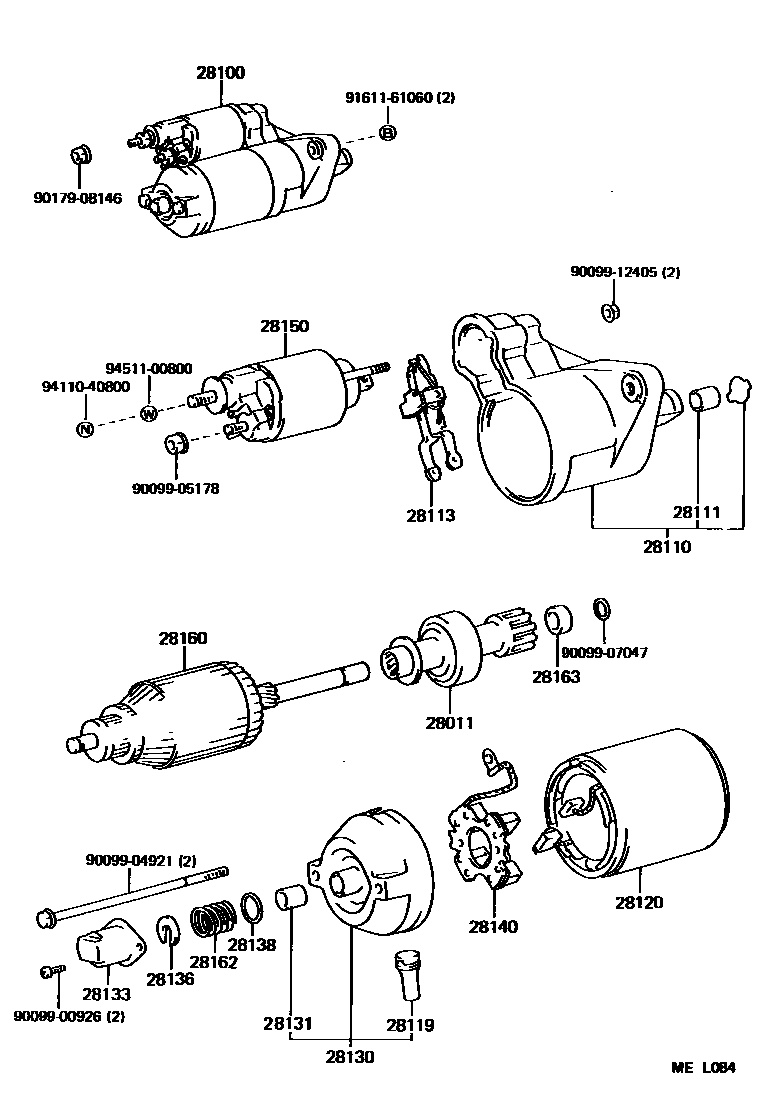

Parts diagram
28011CLUTCH SUB-ASSY, STARTER
main28011-10030i198808-199009
main28011-26042i198808-199009
28100STARTER ASSY
main28100-10030i198808-199009
12V 0.8KW
main28100-10040i198808-199009
12V 1.0KW
28110HOUSING ASSY, STARTER DRIVE
main28110-10030i198808-199009
main28110-10040i198808-199009
28111BUSH(FOR STARTER HOUSING)
main28111-51011i198808-199009
28113LEVER, STARTER PINION DRIVE
main28113-15011i198808-199009
28119COVER, STARTER END FRAME
main28199-77090i198808-199009
28120YOKE ASSY, STARTER
main28120-15010i198808-199009
main28120-26071i198808-199009
28130FRAME ASSY, STARTER COMMUTATOR END
main28130-34060i198808-199009
main28130-37010i198808-199009
28131BUSH, COMMUTATOR END FRAME
main90099-10134i198808-199009
28133COVER, BEARING(FOR END FRAME)
main28132-15010i198808-199009
28136PLATE, STARTER LOCK
main28136-15010i198808-199009
28138RUBBER(FOR STARTER BEARING COVER)
main28138-15010i198808-199009
28140HOLDER ASSY, STARTER BRUSH
main28140-15010i198808-199009
main28140-26070i198808-199009
28150SWITCH ASSY, MAGNET STARTER
main28150-34080i198808-199009
main28150-37010i198808-199009
28160ARMATURE ASSY, STARTER
main28160-15010i198808-199009
main28160-26070i198808-198908
main28160-26071i198908-199009
12V 1.0KW
28162SPRING, STARTER BRAKE
main28162-15010i198808-199009
28163NUT OR COLLAR, PINION STOP, STARTER
main28163-40011i198808-199009
9009900926
9009904921
9009905178
9009907047
9009912405
9017908146
9161161060
9411040800
9451100800

26 parts on this diagram · 2 diagrams in section
