FUEL TANK & TUBE

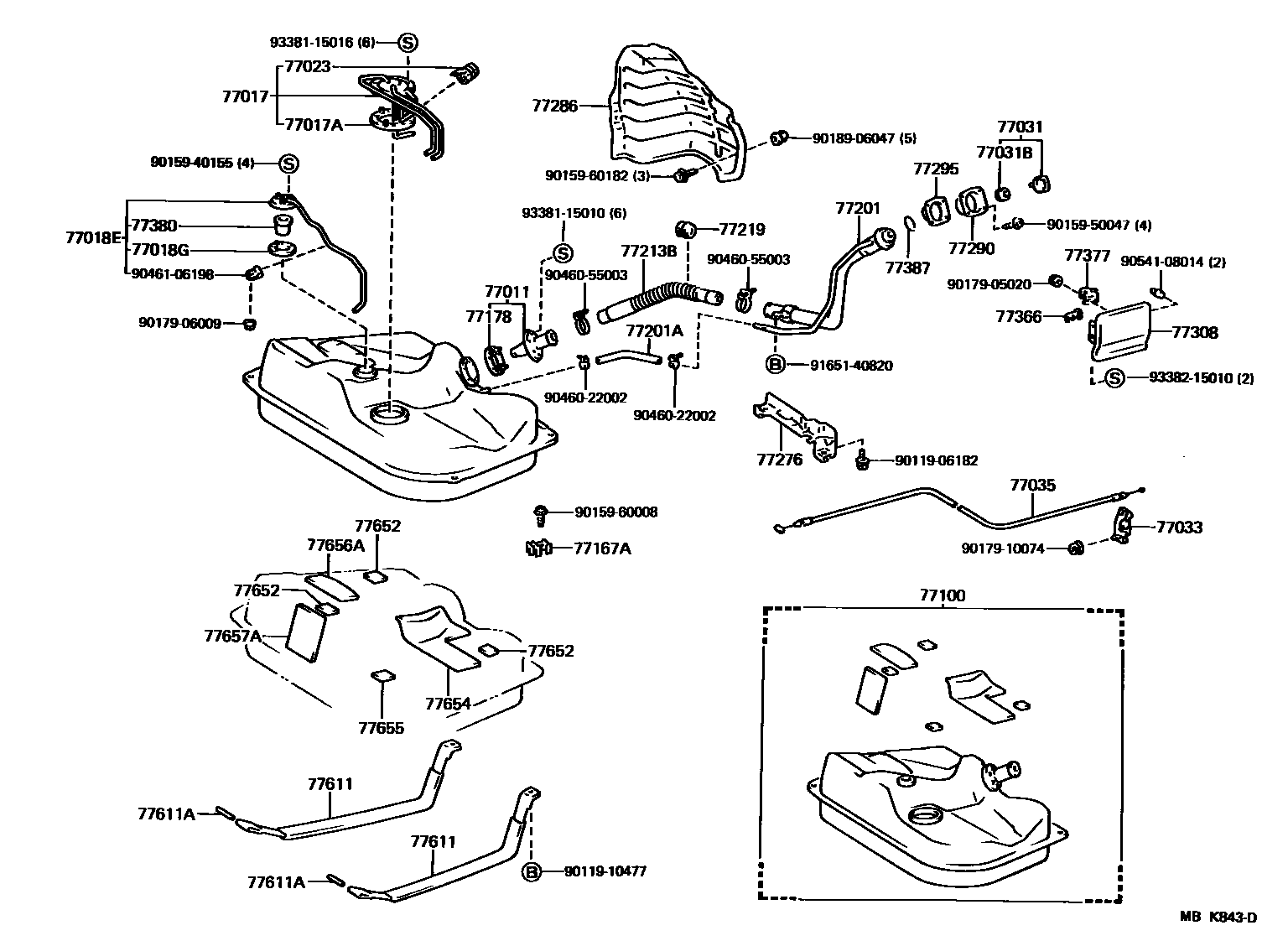

Parts diagram
77011PIPE SUB-ASSY, FUEL TANK FILLER, LOWER
main77011-12020i198608-198702
main77011-12050i198702-198710
main77011-16050i198710-198808
77017TUBE SUB-ASSY, FUEL AND EVAPORATION VENT
main77017-16061i198608-198609
main77017-16090i198609-198808
77017AGASKET, FUEL TANK VENT
main77178-10010i198608-198808
77018ETUBE SUB-ASSY, FUEL TANK EVAPORATION VENT
main77018-16020i198608-198609
main77018-16040i198609-198706
main77018-16041i198706-198808
77018GGASKET, FUEL TANK EVAP/VENT TUBE
main77179-16010i198608-198808
77023FILTER SUB-ASSY, FUEL SUCTION TUBE
main77023-12050i198608-198808
77031CAP ASSY, FUEL TANK
main77310-12140i198710-198808
main77310-16010i198608-198706
main77310-16011i198706-198710
77031BGASKET (FOR FUEL TANK CAP)
main77316-16010i198608-198808
77033LOCK SUB-ASSY, FUEL TANK CAP
main77037-12040i198608-198808
77035CABLE SUB-ASSY, FUEL LID LOCK CONTROL
main77035-16070i198608-198808
77100TANK ASSY, FUEL
main77001-19455i198608-198808
77167ASUPPORT, FUEL TANK VENT TUBE, NO.2
main77167-16010i198608-198808
77178GASKET, FUEL TANK FILLER PIPE, LOWER
main77178-13020i198608-198808
77201PIPE SUB-ASSY, FUEL TANK INLET
main77201-16090i198608-198808
77201AHOSE, FUEL, NO.1(FOR FUEL TANK INLET PIPE)
main90445-22009i198608-198808
77213BHOSE, FUEL TANK TO FILLER PIPE
main77213-16040i198608-198808
77219COVER, FUEL TANK FILLER PIPE
main77219-16010i198608-198808
77276PROTECTOR, FUEL HOSE
main77276-16020i198608-198808
77286PROTECTOR, FUEL TANK INLET PIPE
main77277-16080i198608-198808
77290SHIELD ASSY, FUEL TANK FILLER PIPE
main77290-16050i198608-198808
77295SHIELD, FUEL FILLER PIPE
main77293-16040i198608-198808
77308COVER SUB-ASSY, FUEL INLET BOX
main77350-16060i198608-198808
main77350-16080i198608-198808
W/FUEL LID OPENER
main77350-16110i198608-198808
main77350-16120i198608-198808
W/FUEL LID OPENER
77366SPRING, FUEL FILLER OPENING LID HINGE
main77360-24010i198608-198808
77377RETAINER, FUEL FILLER OPENING LID LOCK
main77377-20030i198608-198808
77380VALVE ASSY, FUEL CUT OFF
main77380-14020i198608-198808
77387RING, FUEL INLET BOX
main77391-16010i198608-198808
77611BAND, FUEL TANK
main77601-16070i198608-198808
RH
main77602-16060i198608-198808
LH
77611APIN (FOR FUEL TANK BAND)
main90250-08019i198608-198808
77652CUSHION, FUEL TANK, NO.1
main77651-16060i198608-198808
77654CUSHION, FUEL TANK, NO.2
main77651-16070i198608-198808
77655CUSHION, FUEL TANK, NO.3
main77652-16070i198608-198808
77656ACUSHION, FUEL TANK, NO.4
main77652-16080i198608-198808
77657ACUSHION, FUEL TANK, NO.5
main77653-16060i198608-198808
9011906182
9011910477
9015940155
9015950047
9015960008
9015960182
9017905020
9017906009
9017910074
9018906047
9046022002
9046055003
9046106198
9054108014
9165140820
9338115010
9338115016
9338215010

51 parts on this diagram · 2 diagrams in section
